915327 (ZT 34) - Gravely 34" Zero-Turn Mower, 16hp Briggs & Stratton (SN: 035000 - 044999) Fuel Tank Parts Diagram

34" Zero-Turn Mower, 16hp Briggs & Stratton

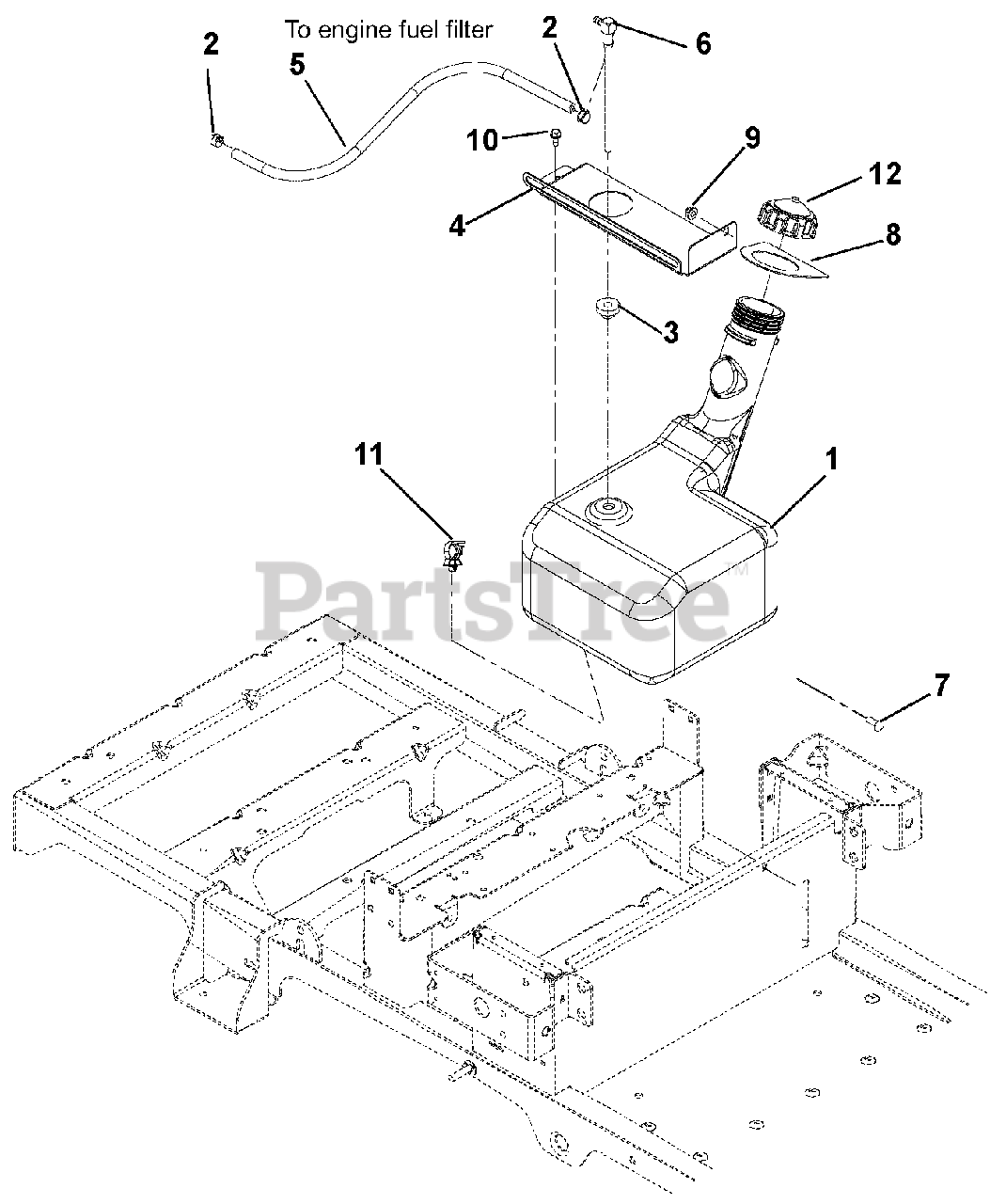

Fuel Tank Parts Diagram

  • Title
1

Gravely 03761700

Tank, Fuel

$244.99

$

Usually ships in 4-12 days

0

2

Gravely 03278800

Clamp, Fuel Line

$1.49

$

In Stock, Qty 8

0

3

$2.49

$

In Stock, Qty 12

0

4

Gravely 03771451

Bracket, Tank Strap

$19.99

$

Usually ships in 4-12 days

0

5

Gravely 03278100

Hose, .25 Low Perm Gas (as required)

Note: (as required)

$0.99

$

In Stock, Qty 20+

0

6

Gravely 04333600

Assembly, Fuel Pickup

$15.99

$

In Stock, Qty 6

0

7

Gravely 06219900

Bolt, Round Head Square Neck .25-20 x .75
(Superseded to 06200307)

$0.99

$

In Stock, Qty 20+

0

8

Gravely 03795700

Seal, Tank Neck

$3.99

$

In Stock, Qty 6

0

9

Gravely 06500012

Nut, .25-20 Nyloc Flange
(Superseded to 06500813)

$1.49

$

In Stock, Qty 12

0

10

Gravely 07400034

Screw, Tapping .25-20 x .50 Hex Washer Head
(Superseded to 07400122)

$1.49

$

In Stock, Qty 20+

0

11

Gravely 00390100

Wire Clip

$3.49

$

Usually ships in 4-12 days

0

12

Gravely 01538400

Fuel Cap

$14.99

$

In Stock, Qty 20+

0
