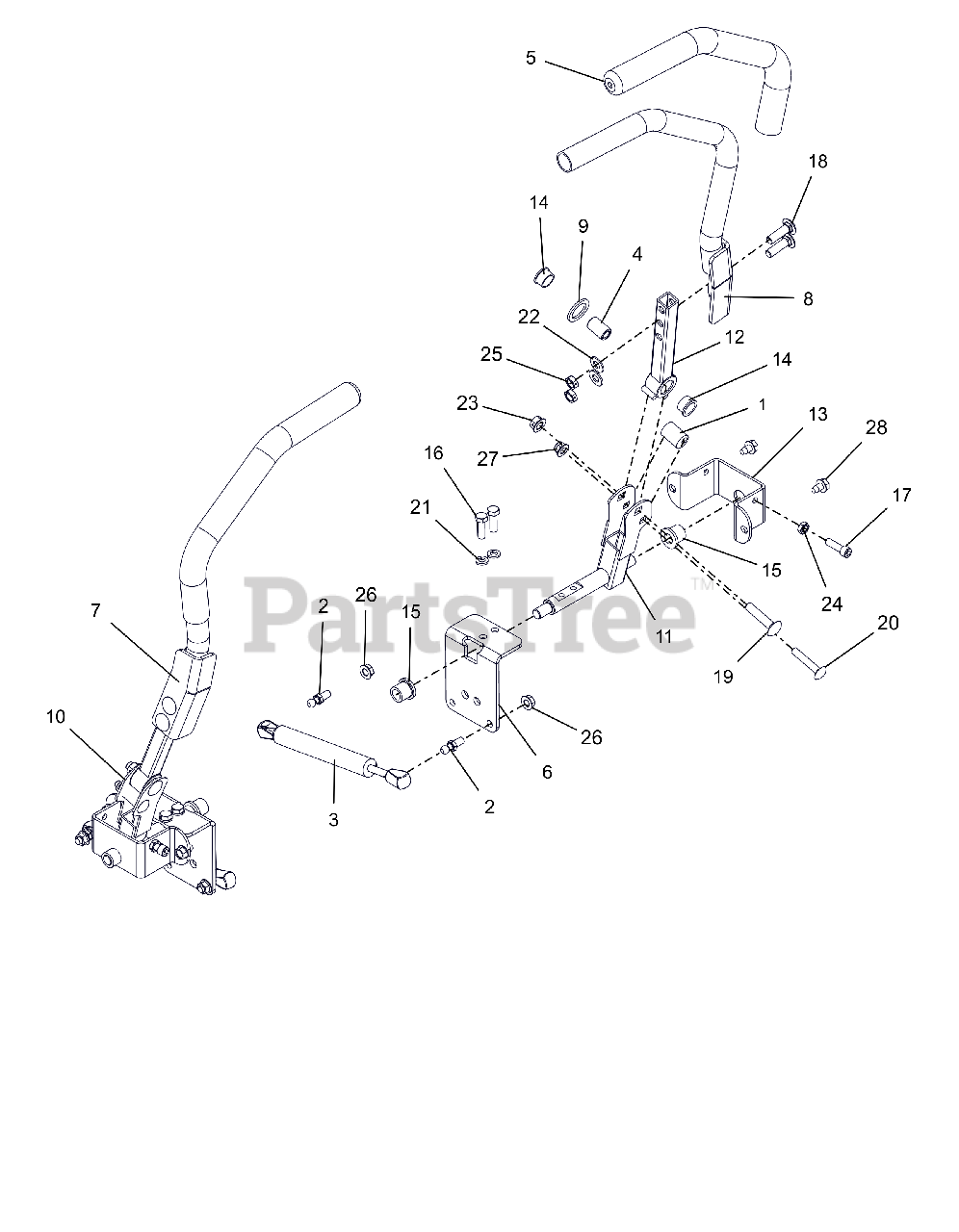

915332 - Ariens Ikon-X 52" Zero-Turn Mower, Kawasaki FR (SN: 030000 - 034999) Controls Parts Diagram

Ikon-X 52" Zero-Turn Mower, Kawasaki FR

Controls Parts Diagram

  • Title
1

Ariens 00372300

BSHG,ECCEN .328X.750X1.01 PM

$10.99

$

In Stock, Qty 12

0

2

Ariens 03652200

STUD- BALL

$3.49

$

In Stock, Qty 11

0

3

Ariens 03943800

DAMPER, STABILUS

$40.99

$

Usually ships in 4-12 days

0

4

Ariens 04193500

SPACER, .375X.625X.970 (PM)

$3.99

$

In Stock, Qty 6

0

5

Ariens 04257400

GRIP, HANDLEBAR 15" FOAM

$15.99

$

Usually ships in 4-12 days

0

6

Ariens 04764151

BRKT, STEEERING

$38.99

$

Usually ships in 4-12 days

0

7

Ariens 04796051

WLDMT, STEERING HANDLE RH

$40.99

$

In Stock, only 1 left!

0

8

Ariens 04796151

WLDMT, STEERING HANDLE LH

$51.99

$

In Stock, only 1 left!

0

9

Ariens 04832600

WASHER, FRICTION .875X1.25X.10

$5.99

$

In Stock, only 3 left!

0

10

Ariens 04959051

WLDMT,STEERING ARM LOWER RIGHT

$127.99

$

In Stock, only 1 left!

0

11

Ariens 04959151

WLDMT,STEERING ARM LOWER LEFT

$116.99

$

In Stock, only 2 left!

0

12

Ariens 04959251

WLDMT, UPPER CONTROL ARM

$82.99

$

In Stock, only 1 left!

0

13

Ariens 04990951

BRKT, STEERING

$38.99

$

Usually ships in 4-12 days

0

14

Ariens 05501017

BSHG-FLG, .625X.75X.450X.875

$4.99

$

In Stock, Qty 14

0

15

Ariens 05521100

BSHG-FLG .515X.750X.745X1.00NY

$3.99

$

In Stock, Qty 9

0

16

Ariens 05901311

BLT-HEX .31-18X1.00 GR8 YWZC
(Superseded to 05901802)

$2.49

$

In Stock, Qty 12

0

17

Ariens 05901733

SCR, SKH .312-18X1.00 G8 SS

$2.99

$

In Stock, only 2 left!

0

18

Ariens 06200220

BLT,RHSSN .38-16X1.25 G5 BFP
(Superseded to 06200236)

$2.49

$

In Stock, Qty 11

0

19

Ariens 06200221

BLT,RHSSN .38-16X1.75 G5 BFP

$5.99

$

In Stock, only 2 left!

0

20

Ariens 06200222

BLT,RHSSN .31-18X1.75 G5 BFP

$2.49

$

Usually ships in 4-12 days

0

21

Ariens 06308600

@WSHR-LK .31X.078 REG YWZC
(Superseded to 06300119)

$0.99

$

In Stock, Qty 20+

0

22

Ariens 06436200

@WSHR-FL-STL.406X.812X.065 YWZ
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

23

Ariens 06534800

NUT-LK-CTR-FLG .38-16 YWZC
(Superseded to 06500901)

$1.49

$

In Stock, Qty 20+

0

24

Ariens 06536100

NUT- JAM .312-18 YWZC
(Superseded to 06500909)

$0.99

$

In Stock, only 3 left!

0

25

Ariens 06537200

@NUT-LK-CTR-JAM .375-16 YWZC
(Superseded to 06500914)

$0.99

$

In Stock, Qty 20+

0

26

Ariens 06543100

@NUT-LK-TOP-FLG .31-18 YWZC
(Superseded to 06500904)

$1.49

$

In Stock, Qty 20+

0

27

Ariens 06545400

@NUT-LK-NYL-FLG .31-18 YWZC
(Superseded to 06500809)

$1.49

$

In Stock, Qty 20+

0

28

Ariens 07411500

@SCR-TAP .31-18X.50 HWH TR YWZ
(Superseded to 07400124)

$1.49

$

In Stock, Qty 20+

0
