925002 - Ariens Emperor 30" Rear-Engine Rider, 7hp Tecumseh (SN: 000101 & Above) Mower 30" Parts Diagram

Emperor 30" Rear-Engine Rider, 7hp Tecumseh

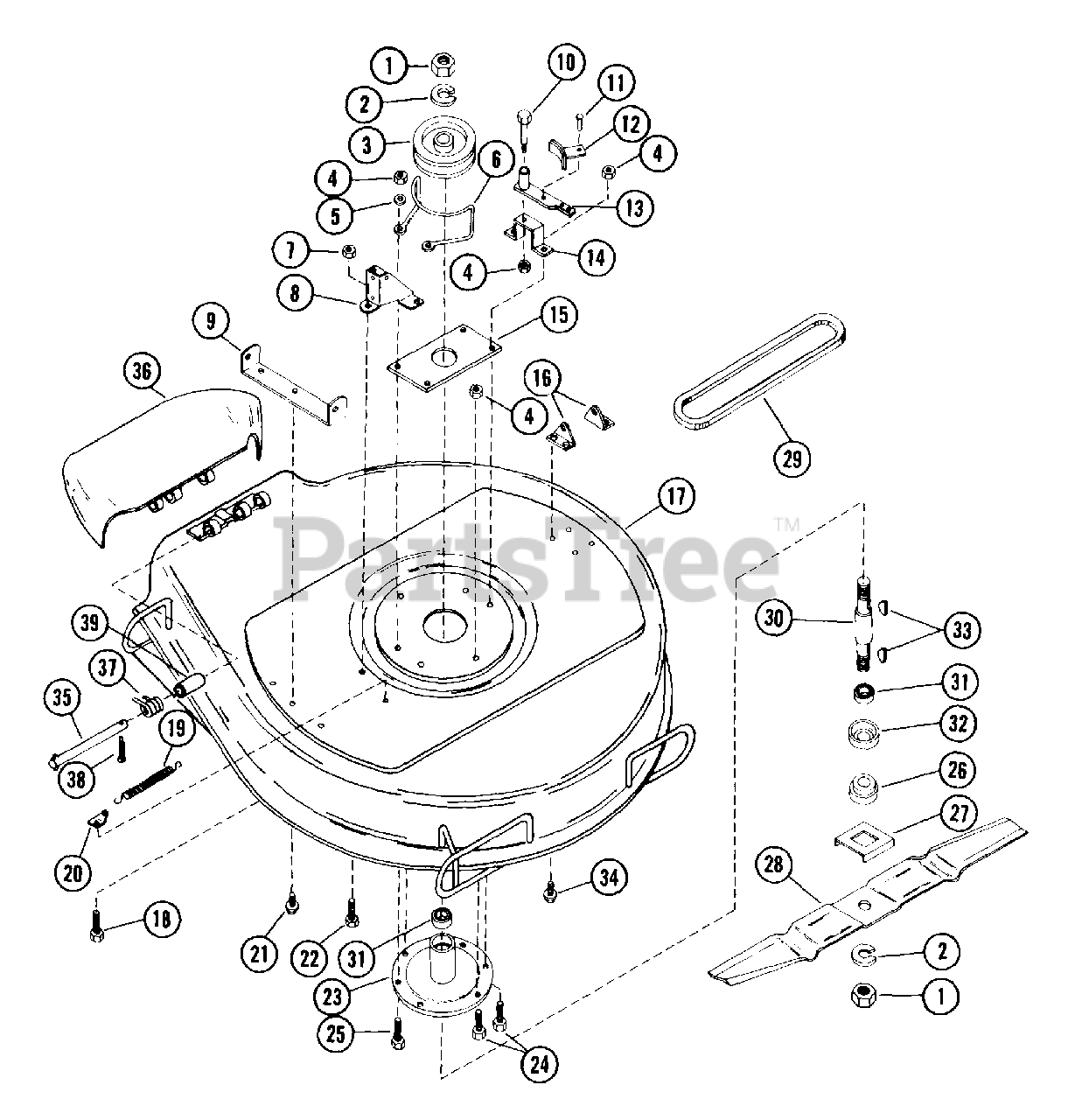

Mower 30" Parts Diagram

  • Title
1

Ariens 06502500

NUT-JAM .75-10 PL
(Superseded to 06537700)

$2.49

$

In Stock, Qty 20+

0

2

Ariens 06300800

WSHR-LK .750X.188 MED PL
(Superseded to 06310300)

$1.49

$

In Stock, Qty 12

0

3

Ariens 02509300

MOWER SHEAVE

$

$

Not available

4

Ariens 06503900

NUT-LK-CTR .375-16 GR A PL
(Superseded to 06529600)

$1.49

$

In Stock, Qty 20+

0

5

Ariens 06400200

WSHR-FL-STL .38X.875X.083 PL
(Superseded to 06435700)

$1.49

$

In Stock, Qty 20+

0

6

Ariens 02510600

MOWER BELT FINGER

$

$

Not available

7

Ariens 06504200

NUT-LK .312-18 GR A PL
(Superseded to 06529800)

$1.49

$

In Stock, Qty 20+

0

8

Ariens 02509500

ENGAGEMENT BRACE

$

$

Not available

9

Ariens 02509600

FRONT MOUNTING BRACKET

$

$

Not available

10

Ariens 00301600

SHOULDER BOLT .50 X 1.75

$

$

Not available

11

Ariens 06801600

RVT .25X.50 RH ST

$1.99

$

Usually ships in 4-12 days

0

12

Ariens 01206300

BLADE BRAKE

$

$

Not available

13

Ariens 02512500

BLADE BRAKE ARM
(Superseded to 02527900)

$14.99

$

Usually ships in 4-12 days

0

14

Ariens 01206200

BLADE BRAKE SUPPORT

$

$

Not available

15

$

$

Not available

16

Ariens 02509700

REAR MOUNTING BRACKET

$

$

Not available

17

Ariens 00350100

MOWER PAN
(Superseded to 52702200)

$

$

Not available

18

Ariens 07001500

BLT-SERHFWH .25-20X.50 PL
(Superseded to 07049300)

$2.49

$

Usually ships in 4-12 days

0

19

Ariens 08301000

SG-TENS .072X.51X5.31 WLD 25

$9.49

$

Usually ships in 4-12 days

0

20

Ariens 02509400

BRAKE CLIP

$12.99

$

Usually ships in 4-12 days

0

21

Ariens 07001000

BLT-SCRHFWH .38-16X.50 PL

$3.99

$

Usually ships in 4-12 days

0

22

Ariens 05903900

BLT-HEX .31-18X.50 PL GR2
(Superseded to 05947200)

$1.49

$

In Stock, Qty 15

0

23

Ariens 00317200

SPINDLE HOUSING

$

$

Not available

24

Ariens 05900400

BLT-HEX .38-16X1.00 PL
(Superseded to 05948700)

$1.49

$

In Stock, Qty 20+

0

25

Ariens 05900500

BLT-HEX .38-16X1.25 PL GR 2
(Superseded to 05958000)

$0.99

$

In Stock, Qty 12

0

26

Ariens 00316900

RETAINER HUB

$16.99

$

In Stock, only 1 left!

0

27

Ariens 00317000

BLADE TRAY

$30.99

$

Usually ships in 4-12 days

0

28

Ariens 00351400

MOWER BLADE
(Superseded to 02728700)

$22.99

$

Usually ships in 4-12 days

0

29

Ariens 07205200

V-BELT, 5L-RAW EDGE

$

$

Not available

30

Ariens 00312700

MOWER SPINDLE

$68.99

$

Usually ships in 4-12 days

0

31

Ariens 05407300

BRG-BALL .751X1.78X.61
(Superseded to 05412000)

$12.99

$

In Stock, Qty 20+

0

32

Ariens 00341900

BEARING SLINGER

$20.99

$

In Stock, Qty 6

0

33

Ariens 06600100

KEY-WDRF .188X.875X.375 SAE11

$2.99

$

In Stock, Qty 12

0

34

Ariens 07000900

BLT-SERHFWH .31-18X.50 PL

$2.99

$

Usually ships in 4-12 days

0

35

Ariens 02520500

CLEVIS PIN
(Superseded to 03624200)

$29.99

$

In Stock, only 1 left!

0

36

Ariens 02520400

PAN CHUTE EXTENSION

$98.99

$

Usually ships in 4-12 days

0

37

Ariens 08307200

SG-TORS .095X.50X 1.0

$20.99

$

Usually ships in 4-12 days

0

38

Ariens 06700100

PIN-COTR .09X.75 PL
(Superseded to 06706900)

$0.99

$

In Stock, Qty 5

0

39

Ariens 02202900

BSHG-SLV .334 X .502 X 1.437

$5.99

$

In Stock, Qty 6

0

Ariens 72500300

LEAF MULCHER KIT-EMPEROR

Note: (not illustrated)

$

$

Not available

Ariens 07816000

SAFETY LABEL

$

$

Not available

Ariens 07820700

MOWER CAUTION LABEL
(Superseded to 07893700)

$17.99

$

Usually ships in 4-12 days

0

Ariens 07805400

PATENTS PENDING LABEL

$

$

Not available
