927026 (RM 1032) - Ariens 32" Rear-Engine Rider, 10hp Tecumseh (SN: 000101 & Above) Mower Linkage Assembly Parts Diagram

32" Rear-Engine Rider, 10hp Tecumseh

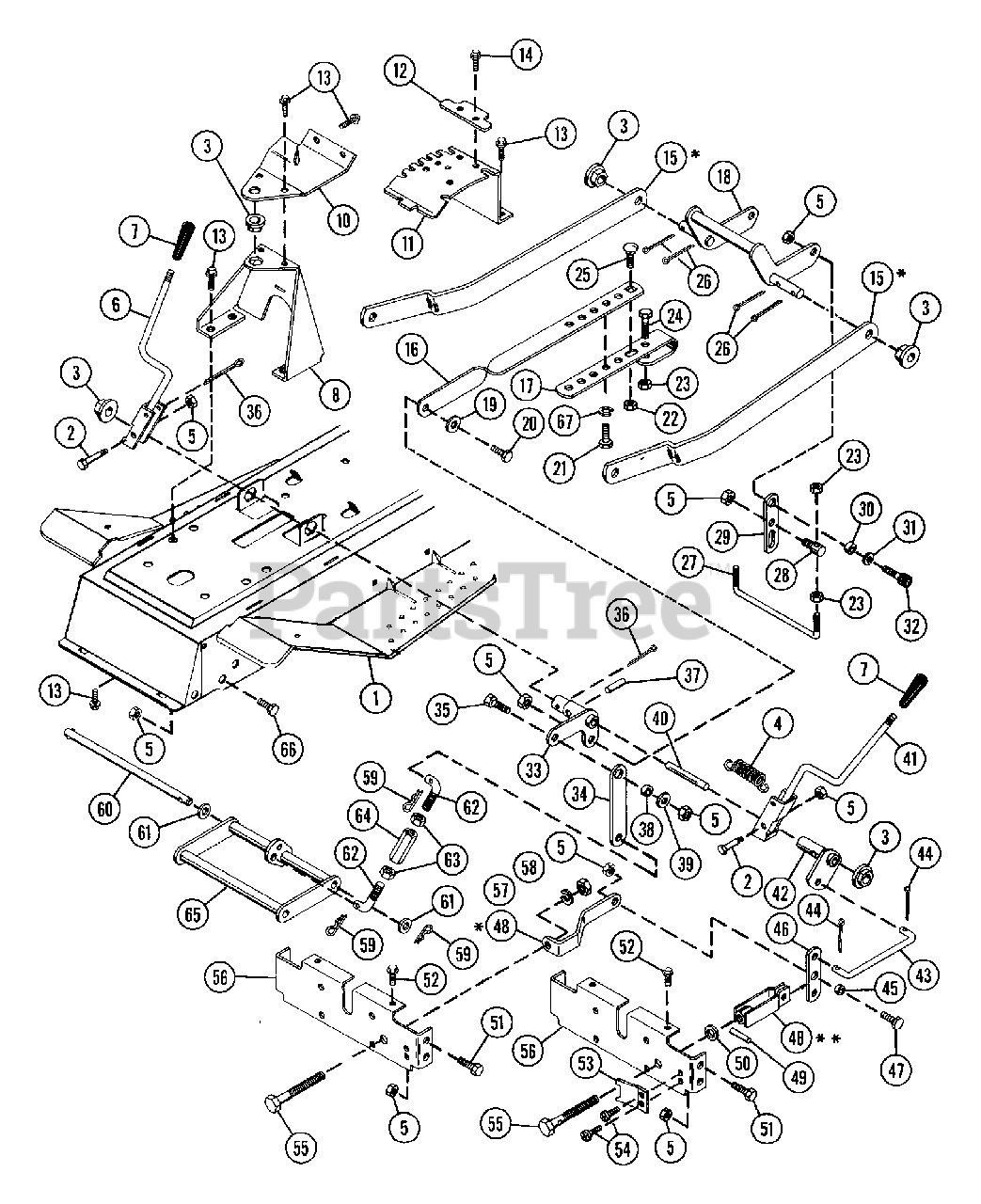

Mower Linkage Assembly Parts Diagram

  • Title
1

Ariens 02700100

FRAME
(Superseded to 52700200)

$

$

Not available

2

Ariens 02712900

SHOULDER BOLT .436 X .912

$9.49

$

In Stock, only 1 left!

0

3

Ariens 01212800

FLANGE BUSHING

$6.49

$

Usually ships in 4-12 days

0

4

Ariens 08309900

SG-TENS .092X.69X1.75 WLD 54

$

$

Not available

5

Ariens 06504200

NUT-LK .312-18 GR A PL
(Superseded to 06529800)

$1.49

$

In Stock, Qty 20+

0

6

Ariens 02704700

MOWER HEIGHT LEVER
(Superseded to 02758251)

$11.99

$

Usually ships in 4-12 days

0

7

Ariens 07504900

HANDLE
(Superseded to 07514500)

Note: (Used Only On Model(s): 927021, 23, 24, 25, 26).

$23.99

$

Usually ships in 4-12 days

0

7

Ariens 07509800

GRIP
(Superseded to 07514800)

Note: (Used Only On Model(s): 927017, 18, 20).

$5.99

$

In Stock, only 1 left!

0

8

Ariens 02707400

STEERING SUPPORT

$

$

Not available

10

$5.99

$

Usually ships in 4-12 days

0

11

Ariens 02707500

QUADRANT
(Superseded to 02748800)

$

$

Not available

12

$

$

Not available

13

Ariens 07000900

BLT-SERHFWH .31-18X.50 PL

$2.99

$

Usually ships in 4-12 days

0

14

Ariens 07001500

BLT-SERHFWH .25-20X.50 PL
(Superseded to 07049300)

$2.49

$

Usually ships in 4-12 days

0

15

Ariens 02719400

POSITIONING ARM

Note: (Used Only On Model(s): 927023,927026).

$

$

Not available

16

Ariens 02722200

LIFT STRAP

$

$

Not available

17

Ariens 02722300

ADJUSTMENT STRAP

$

$

Not available

18

Ariens 02717600

REAR MOWER HANGER

$

$

Not available

19

Ariens 02519500

SPACER -SHLD .344X.500X.469

$

$

Not available

20

Ariens 05906900

BLT-HEX .31-18X1.25 PL GR2
(Superseded to 05947500)

$2.49

$

In Stock, only 2 left!

0

21

Ariens 05902300

BLT-HEX .38-16X.75 PL GR2
(Superseded to 05959400)

$1.49

$

In Stock, only 3 left!

0

22

Ariens 06503900

NUT-LK-CTR .375-16 GR A PL
(Superseded to 06529600)

$1.49

$

In Stock, Qty 20+

0

23

Ariens 06506000

NUT-LK-JAM-CTR .375-16 PL
(Superseded to 06537200)

$0.99

$

In Stock, Qty 20+

0

24

Ariens 05900600

BLT-HEX .38-16X1.50 PL GR2
(Superseded to 05957900)

$1.49

$

In Stock, Qty 7

0

25

Ariens 06201000

BLT-RDHDSQNK .38-16X.75 SHT PL
(Superseded to 06200336)

$2.99

$

In Stock, Qty 20+

0

26

Ariens 06700200

PIN-COTR .09X1.0 PL

$0.99

$

Usually ships in 4-12 days

0

27

Ariens 02729000

ROD - REAR LIFT

$61.99

$

In Stock, only 1 left!

0

28

Ariens 02720600

ROD PIVOT

$43.99

$

Usually ships in 4-12 days

0

29

Ariens 02728800

LINK - REAR LIFT

$7.99

$

Usually ships in 4-12 days

0

30

Ariens 00607100

SPACER BUSHING .5 X .32 X .21

$14.99

$

Usually ships in 4-12 days

0

31

Ariens 06407900

WSHR-FL-STL .344X1.125X.063PL
(Superseded to 06425500)

$5.99

$

In Stock, Qty 8

0

32

Ariens 05920900

SCR-SKH .31-18X.75 BTNHD YWZC

$3.99

$

In Stock, only 3 left!

0

33

Ariens 02715600

MOWER LIFT ARM

$

$

Not available

34

$

$

Not available

35

Ariens 05902200

BLT-HEX .31-18X.75 PL GR2
(Superseded to 05947000)

$1.49

$

In Stock, Qty 20+

0

36

Ariens 06701200

PIN-COTR .18X1.50 PL
(Superseded to 06712800)

$1.99

$

In Stock, only 3 left!

0

37

Ariens 05800300

PIN-ROLL .188X1.25

$0.99

$

In Stock, Qty 5

0

38

Ariens 01035800

SPACER BUSHING .5 X .32 X .163

$5.99

$

Usually ships in 4-12 days

0

39

Ariens 06405700

WSHR-FL-STL .323X.625X.062 PL
(Superseded to 06436700)

$1.49

$

In Stock, only 2 left!

0

40

$5.99

$

Usually ships in 4-12 days

0

41

Ariens 02704500

MOWER CLUTCH LEVER
(Superseded to 02758351)

$

$

Not available

42

Ariens 02704400

CLUTCH ARM

$

$

Not available

43

Ariens 02706800

LINK
(Superseded to 52705000)

$

$

Not available

44

Ariens 06700100

PIN-COTR .09X.75 PL
(Superseded to 06706900)

$0.99

$

In Stock, Qty 5

0

45

Ariens 00609100

GRILL

Note: (Used Only On Model(s): 927023,26).

$

$

Not available

46

Ariens 02705700

CLUTCH LINK

Note: (Used Only On Model(s): 927021).

$22.99

$

Usually ships in 4-12 days

0

46

Ariens 02719600

CLUTCH LINK

Note: (Used Only On Model(s): 927023,26).

$5.99

$

Usually ships in 4-12 days

0

47

Ariens 05903400

BLT-HEX .31-18X.88 PL GR2
(Superseded to 05947800)

$2.49

$

Usually ships in 4-12 days

0

48

Ariens 02716300

ADJUSTMENT YOKE

Note: (Used Only On Model(s): 927017,18,20,21,24,25).

$

$

Not available

48

Ariens 02719500

FRONT ANCHOR

Note: (Used Only On Model(s): 927023,26).

$5.99

$

Usually ships in 4-12 days

0

49

Ariens 05801600

PIN-ROLL .188X1.00
(Superseded to 02470401)

Note: (Used Only On Model(s): 927017,18,20,21,24,25).

$2.49

$

In Stock, only 2 left!

0

50

Ariens 06405800

WSHR-FL-STL .505X1.000X.062
(Superseded to 06439200)

Note: (Used Only On Model(s): 927017,18,20,21,24,25).

$0.99

$

In Stock, Qty 20+

0

51

Ariens 05900200

BLT-HEX .31-18X.63 PL GR 2
(Superseded to 05952200)

$1.49

$

Usually ships in 4-12 days

0

52

Ariens 07405200

SCR-TAP .250-20X.50 HXSLHDPL
(Superseded to 07400122)

$1.49

$

In Stock, Qty 20+

0

53

Ariens 02507200

LOCK SPRING

Note: (Used Only On Model(s): 927017,18,20,21,24,25).

$6.49

$

Usually ships in 4-12 days

0

54

Ariens 07402100

SCR-TAP 10-24X.25 CRSLPH PL 1A
(Superseded to 07415500)

Note: (Used Only On Model(s): 927017,18,20,21,24,25).

$0.99

$

Usually ships in 4-12 days

0

55

Ariens 02507400

CAP SCREW

Note: (Used Only On Model(s): 927017,20,21,24,25).

$

$

Not available

55

Ariens 05904200

BLT-HEX .50-13X1.25 PL GR2
(Superseded to 05958900)

Note: (Used Only On Model(s): 927023,26).

$3.49

$

In Stock, only 1 left!

0

56

Ariens 02709700

MOWER ADJUSTMENT BRACKET

$

$

Not available

57

Ariens 06300600

WSHR-LK .500X.151 HVY PL
(Superseded to 06306600)

Note: (Used Only On Model(s): 927023,26).

$2.99

$

In Stock, only 1 left!

0

58

Ariens 06502100

NUT .50-13 PL
(Superseded to 06537300)

Note: (Used Only On Model(s): 927023,26).

$3.99

$

In Stock, only 4 left!

0

59

Ariens 06701000

PIN-HAIR INT .08X.38X1.42 YWZC
(Superseded to 06700224)

$2.49

$

In Stock, only 2 left!

0

60

Ariens 02508600

HANGER PIN

$64.99

$

Usually ships in 4-12 days

0

61

Ariens 06405600

WSHR-FL-STL .505X.880X.072 PL
(Superseded to 06436600)

$3.99

$

In Stock, only 1 left!

0

62

Ariens 02728900

LINK - FRONT LIFT

$35.99

$

In Stock, only 2 left!

0

63

Ariens 06514800

NUT-LK .375-16

$

$

Not available

64

Ariens 06514700

NUT-CUPLG .375-16 PL

$

$

Not available

65

Ariens 02719700

FRONT LIFT ARM

Note: (Used Only On Model(s): 927023,26).

$

$

Not available

65

Ariens 02718800

FRONT LIFT ARM

Note: (Used Only On Model(s): 927017,20,21,25).

$

$

Not available

66

Ariens 05903900

BLT-HEX .31-18X.50 PL GR2
(Superseded to 05947200)

$1.49

$

In Stock, Qty 15

0

67

Ariens 06300400

WSHR-LK .375X.115 HVY PL
(Superseded to 06306500)

$2.49

$

In Stock, Qty 13

0
