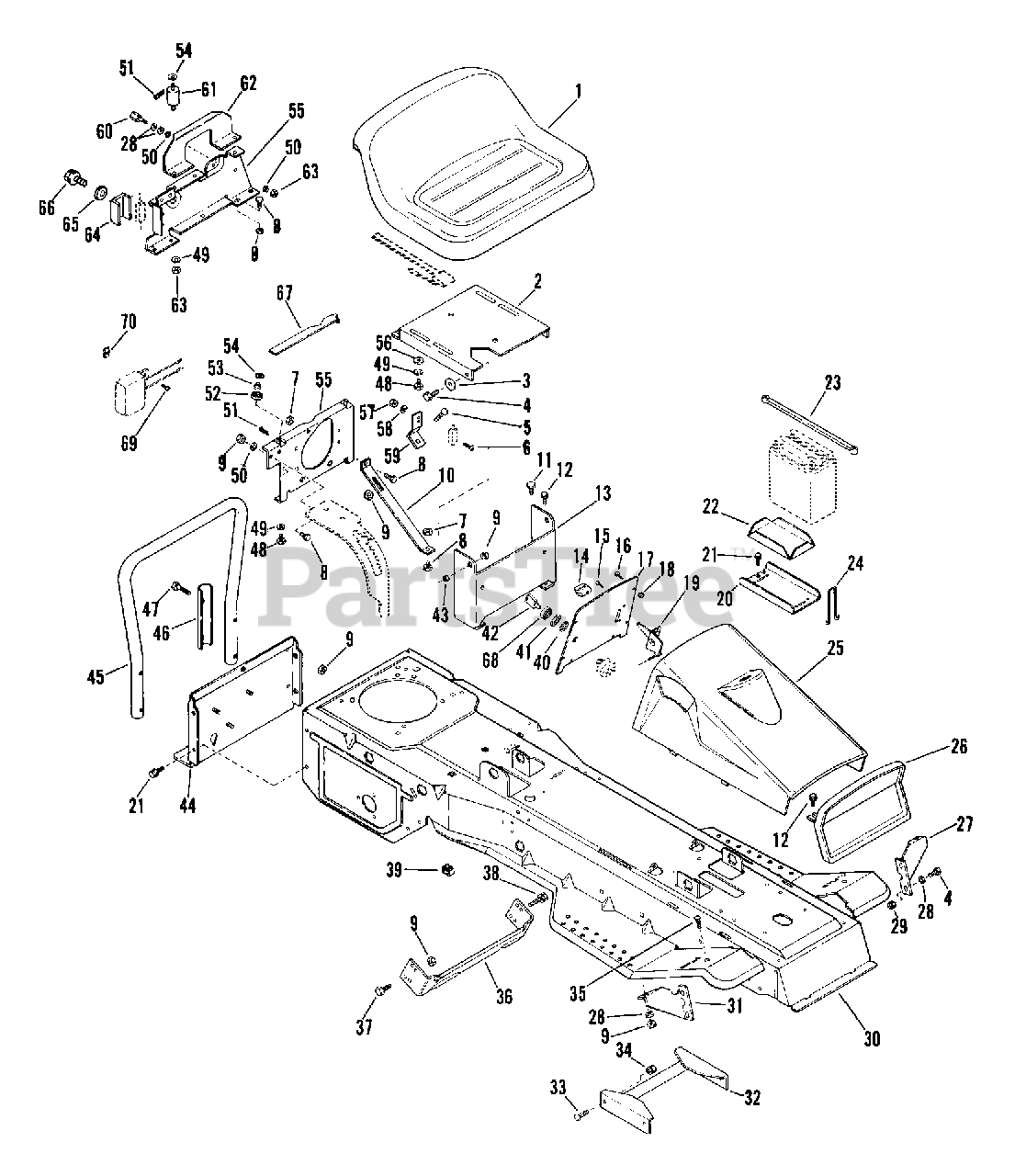

927035 (RM 1232 E) - Ariens 32" Rear-Engine Rider, 12hp Briggs & Stratton (SN: 000101 & Above) Frame And Seat Parts Diagram

32" Rear-Engine Rider, 12hp Briggs & Stratton

Frame And Seat Parts Diagram

  • Title
1

Ariens 52703800

SEAT WITH SWITCH REPLACEMENT P
(Superseded to 52706600)

$

$

Not available

1

Ariens 02723500

SEAT
(Superseded to 01235600)

Note: (Used Only On Model(s): 927018,20,21,23,24,25,27,28,29,30).

$

$

Not available

1

Ariens 02723500

SEAT
(Superseded to 01235600)

Note: (31,32,33,34,35,36,37,38)

$

$

Not available

1

Ariens 01235600

SEAT

Note: (35,37,38)

$

$

Not available

1

Ariens 02744800

SEAT
(Superseded to 02756800)

Note: (33,34,36)

$

$

Not available

2

Ariens 02743500

SEAT BRACKET

$

$

Not available

3

Ariens 06407900

WSHR-FL-STL .344X1.125X.063PL
(Superseded to 06425500)

$5.99

$

In Stock, Qty 8

0

4

Ariens 05902200

BLT-HEX .31-18X.75 PL GR2
(Superseded to 05947000)

$1.49

$

In Stock, Qty 20+

0

5

Ariens 06202600

BLT-RDHDSQNK .312-18X.62 PL
(Superseded to 06215700)

$2.49

$

In Stock, Qty 20+

0

6

Ariens 06101700

SCR-MCH 10-24X.62 SLRH PL

$

$

Not available

7

Ariens 06504000

NUT-LK-CTR .250-20 PL
(Superseded to 06529700)

$0.99

$

In Stock, Qty 20+

0

8

Ariens 05902800

BLT-HEX .25-20X.50 PL GR2
(Superseded to 05947900)

$0.99

$

In Stock, Qty 5

0

9

Ariens 06504200

NUT-LK .312-18 GR A PL
(Superseded to 06529800)

$1.49

$

In Stock, Qty 20+

0

10

Ariens 02700400

BRACE

Note: (18,20,21,24,28,29,30,31,32,33,34,35,36,37,38)

$

$

Not available

10

Ariens 02700400

BRACE

Note: (23,25,27)

$

$

Not available

11

Ariens 05903900

BLT-HEX .31-18X.50 PL GR2
(Superseded to 05947200)

$1.49

$

In Stock, Qty 15

0

12

Ariens 07405200

SCR-TAP .250-20X.50 HXSLHDPL
(Superseded to 07400122)

$1.49

$

In Stock, Qty 20+

0

13

Ariens 02736400

SEAT PIVOT BRACKET

$

$

Not available

14

$12.99

$

Usually ships in 4-12 days

0

15

Ariens 07402600

SCR-TAP 10-24X.375 CRPH 1A
(Superseded to 07406900)

$2.49

$

Usually ships in 4-12 days

0

16

Ariens 07406400

SCR-TAP 10-12X.50 CRPH PL A BL

$3.49

$

Usually ships in 4-12 days

0

17

Ariens 02736100

DASH PANEL W/SILK SCREEN

Note: (20,24,27)

$

$

Not available

17

Ariens 02733200

DASH PANEL W/SILK SCREEN

Note: (18)

$

$

Not available

17

Ariens 02743000

DASH PANEL-RM
(Superseded to 52708100)

Note: (21,23,25,29,30,31,32,33,34,35,36,37,38)

$

$

Not available

18

Ariens 07507600

PLASTIC GROMMET

$0.99

$

In Stock, Qty 10

0

19

Ariens 06908700

THROTTLE CONTROL

Note: (20,21,24,28,29,31,37)

$59.99

$

Usually ships in 4-12 days

0

19

Ariens 06912700

THROTTLE CONTROL

Note: (23,25,27,30,32,33,34,35,36,38)

$59.99

$

Usually ships in 4-12 days

0

20

Ariens 02719300

BATTERY TRAY
(Superseded to 52708000)

Note: (25,28,30,31,32,33,34,35,36,37,38)

$

$

Not available

21

Ariens 07401400

SCR-TAP .312-18X.50 HWH PL TR
(Superseded to 07411500)

$1.49

$

In Stock, Qty 20+

0

22

Ariens 02530700

RUBBER PAD

Note: (25,28,30,31,32,33,34,35,36,37,38)

$6.49

$

Usually ships in 4-12 days

0

23

Ariens 07507500

BATTERY STRAP

$14.99

$

Usually ships in 4-12 days

0

24

Ariens 02515200

HOOK
(Superseded to 03640900)

Note: (25,28,30,31,32,33,34,35,36,37,38)

$26.99

$

Usually ships in 4-12 days

0

25

$

$

Not available

26

Ariens 02739500

GRILLE INSERT & SHELL ASSEMBLY

$

$

Not available

27

Ariens 02718600

L H FENDER BRACE

Note: (20,23,25,27,28,30,32,34)

$

$

Not available

27

Ariens 02706100

FENDER BRACE

Note: (18,21,24,29,31,33)

$

$

Not available

28

Ariens 06405700

WSHR-FL-STL .323X.625X.062 PL
(Superseded to 06436700)

$1.49

$

In Stock, only 2 left!

0

29

Ariens 06509000

NUT-LK-TWIN .312-18 PL

$

$

Not available

30

Ariens 52700200

FRAME WITH DECALS

$

$

Not available

31

Ariens 02718700

RH FENDER BRACE

Note: (20,23,25,27,28,30,32,34,35,36,37,38)

$

$

Not available

32

Ariens 02705200

FRAME BRACE

$

$

Not available

33

Ariens 06203300

BLT-RDHDSQNK .312-18X.62SHTPL
(Superseded to 06212200)

$1.99

$

In Stock, Qty 20+

0

34

Ariens 06507800

NUT-FLG. .312-18 PL
(Superseded to 06530400)

$1.49

$

In Stock, Qty 7

0

35

Ariens 06201100

BLT-RDHDSQNK .31-18X.75 GR5 PL
(Superseded to 06215700)

$2.49

$

In Stock, Qty 20+

0

36

Ariens 02717700

FRAME BRACE

$

$

Not available

37

Ariens 05900200

BLT-HEX .31-18X.63 PL GR 2
(Superseded to 05952200)

$1.49

$

Usually ships in 4-12 days

0

38

Ariens 07402900

SCR-TAP .312-18X1.50 HWH PL TR
(Superseded to 07415300)

$

$

Not available

39

Ariens 07009300

NUT RETNR .25-20

$

$

Not available

40

Ariens 06301900

WSHR-LK-INT .625X.045 PL
(Superseded to 06306900)

$3.99

$

In Stock, only 1 left!

0

41

Ariens 06517300

NUT-PANEL .625-32 GRECO

$5.99

$

In Stock, only 1 left!

0

42

Ariens 02460900

KEY SET
(Superseded to 02460700)

$7.99

$

In Stock, Qty 20+

0

43

Ariens 01035800

SPACER BUSHING .5 X .32 X .163

$5.99

$

Usually ships in 4-12 days

0

44

Ariens 02701100

BACK COVER

$

$

Not available

45

Ariens 02701200

TUBE
(Superseded to 02701251)

$41.99

$

In Stock, only 1 left!

0

46

Ariens 02722700

BRACE
(Superseded to 02722751)

$14.99

$

Usually ships in 4-12 days

0

47

Ariens 05904500

BLT-HEX .31-18X1.50 PL GR2
(Superseded to 05952400)

$2.49

$

Usually ships in 4-12 days

0

48

Ariens 05913500

BLT-HEX .31-18X.75 PL GR5
(Superseded to 05947000)

$1.49

$

In Stock, Qty 20+

0

49

Ariens 06300300

WSHR-LK .312X.097 PL HVY
(Superseded to 06307400)

$0.99

$

In Stock, only 4 left!

0

50

Ariens 06301800

WSHR-LK-INT .313X.030 PL
(Superseded to 06310500)

$0.99

$

In Stock, only 3 left!

0

51

Ariens 06702000

PIN-HAIR INT .08X.18X1.18
(Superseded to 06713500)

$0.99

$

In Stock, Qty 15

0

52

Ariens 02732900

SPRING CUP

Note: (18,20,21,24,28,29)

$

$

Not available

53

Ariens 08321700

SG-COMP .058X.68X.75

Note: (18,20,21,24,28,29)

$9.49

$

Usually ships in 4-12 days

0

54

Ariens 06400700

WSHR-FL-STL.312X.734X.065PL
(Superseded to 06435800)

$0.99

$

In Stock, Qty 10

0

55

Ariens 02732500

SEAT LEG
(Superseded to 02700300)

Note: (18,20,21,24,28,29)

$

$

Not available

55

Ariens 02717800

SEAT LEG

Note: (23,25,27)

$

$

Not available

55

Ariens 02748300

SEAT LEG
(Superseded to 02739100)

Note: (18,20,21,24,28,29,30)

$

$

Not available

55

Ariens 02748300

SEAT LEG
(Superseded to 02739100)

Note: (31,32,33,34,35,36,37,38)

$

$

Not available

56

Ariens 06400200

WSHR-FL-STL .38X.875X.083 PL
(Superseded to 06435700)

$1.49

$

In Stock, Qty 20+

0

57

Ariens 06505500

NUT-HEX 10-24 PL

$

$

Not available

58

Ariens 06301100

WSHR-LK 10X.047 MED PL
(Superseded to 06308100)

$1.49

$

Usually ships in 4-12 days

0

59

Ariens 02738000

SWITCH BRACKET

$

$

Not available

60

Ariens 02718000

STUD SPACER

Note: (25,27)

$

$

Not available

61

Ariens 02737600

ISOLATION MOUNT

Note: (23,25,27)

$

$

Not available

61

Ariens 02717900

ISOLATION MOUNT

Note: (25,27,30)

$21.99

$

In Stock, only 1 left!

0

62

Ariens 02735000

ENGINE CLIP

Note: (23)

$

$

Not available

63

Ariens 06501500

NUT-HEX .312-18
(Superseded to 06529200)

$0.99

$

In Stock, Qty 16

0

64

Ariens 02521400

CLAMP

Note: (25,28,30,31,32)

$

$

Not available

65

Ariens 06400100

WSHR-FL-STL .250X.562X.049 PL
(Superseded to 06442300)

$1.99

$

In Stock, only 2 left!

0

66

Ariens 07400900

SCR-TAP 10-16X1.0 SLHP PL AB

$

$

Not available

67

Ariens 02744900

SEAT HOLD DOWN
(Superseded to 06713500)

$0.99

$

In Stock, Qty 15

0

68

Ariens 07517700

CAP - IGNITION SWITCH

$3.99

$

In Stock, Qty 11

0

69

Ariens 06101400

SCR-MCH 10-24X.38 SLTOR PAN PL

$

$

Not available

70

Ariens 06505100

NUT-KEPS 10-24 PL
(Superseded to 06536600)

$0.99

$

In Stock, Qty 5

0
