927046 (RM 1028 E) - Ariens 28" Rear-Engine Rider, 10hp Briggs & Stratton (SN: 000101 & Above) Frame And Seat Parts Diagram

28" Rear-Engine Rider, 10hp Briggs & Stratton

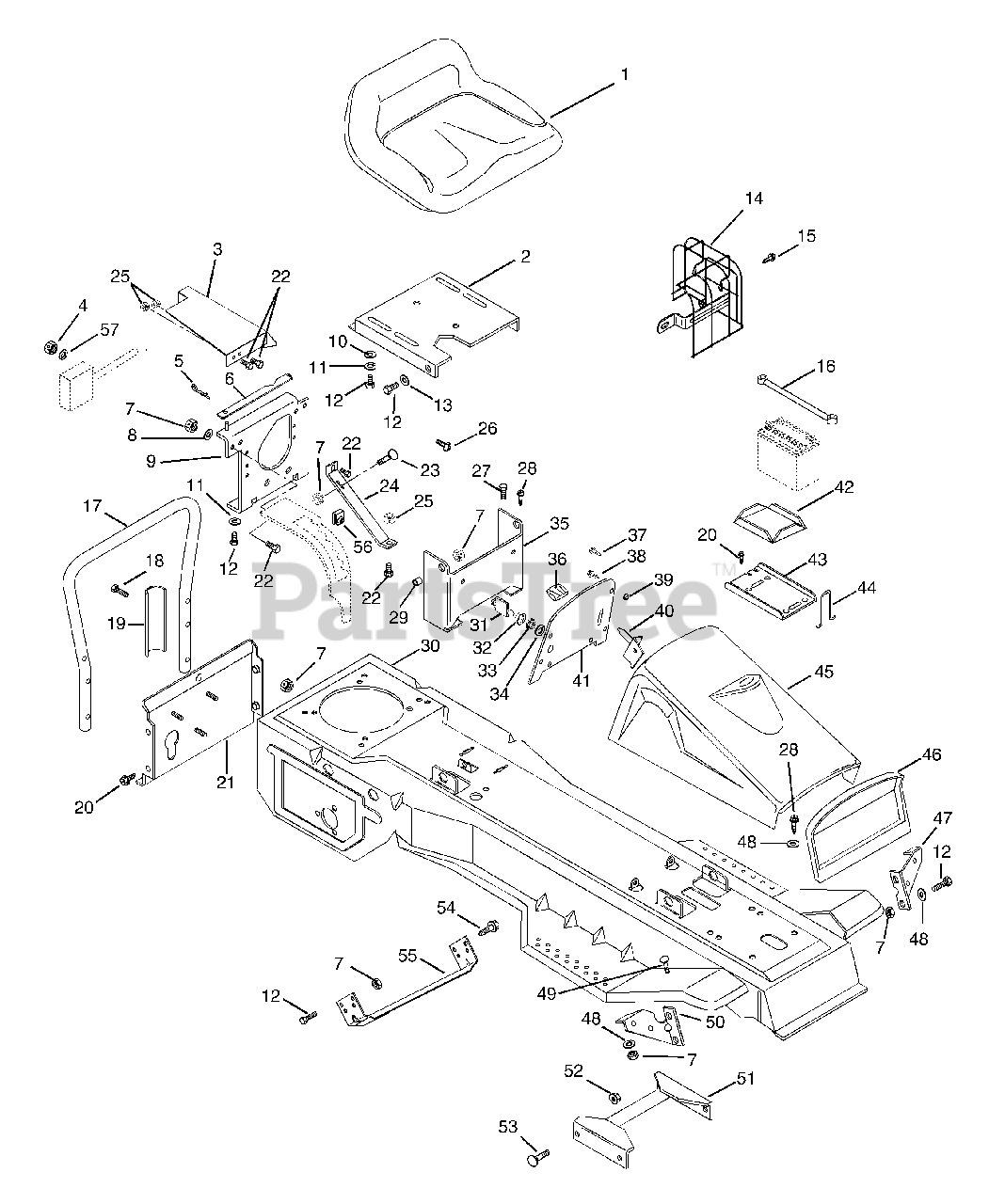

Frame And Seat Parts Diagram

  • Title
1

Ariens 02756800

SEAT- V1400

Note: (For models 055, 056, 307, 308)

$

$

Not available

1

Ariens 02755200

SEAT V-1300 LOW WELTLESS

Note: (For models 046, 053, 054, 306, 310)

$

$

Not available

2

Ariens 02743500

SEAT BRACKET

$

$

Not available

3

Ariens 02735100

BAFFLE

Note: (For models 306, 310)

$

$

Not available

4

Ariens 06536600

@NUT-HEX 10-24 YWZC

$0.99

$

In Stock, Qty 5

0

5

Ariens 06713700

PIN-HAIR-INT .09X.188X2.00YWZC
(Superseded to 06712900)

$5.99

$

In Stock, Qty 5

0

6

Ariens 02744900

SEAT HOLD DOWN
(Superseded to 06713500)

$0.99

$

In Stock, Qty 15

0

7

Ariens 06529800

@NUT-LK-CTR .31-18 YWZC
(Superseded to 06500826)

$1.49

$

In Stock, Qty 20+

0

8

Ariens 06301800

WSHR-LK-INT .313X.030 PL
(Superseded to 06310500)

$0.99

$

In Stock, only 3 left!

0

9

Ariens 02739100

SEAT LEG ASSEMBLY

$

$

Not available

10

Ariens 06435700

@WSHR-FL-STL.38X.875X.083 YWZC
(Superseded to 06401023)

$1.49

$

In Stock, Qty 20+

0

11

Ariens 06307400

WSHR-LK .312X.097 HVY YWZC
(Superseded to 06300123)

$0.99

$

In Stock, only 4 left!

0

12

Ariens 05947000

@BLT-HEX .31-18X.75 GR5 YWZC
(Superseded to 05901704)

$1.49

$

In Stock, Qty 20+

0

13

Ariens 06439400

WSHR-FL-STL .328X.875X.062YWZC

$3.99

$

Usually ships in 4-12 days

0

14

Ariens 02755500

MUFFLER GUARD (B&S#495945)

Note: (For models 307, 308)

$

$

Not available

15

Ariens 02755600

SCREW (B&S#094887)

Note: (For models 307, 308)

$

$

Not available

16

Ariens 07507500

BATTERY STRAP

$14.99

$

Usually ships in 4-12 days

0

17

Ariens 02701200

TUBE
(Superseded to 02701251)

$41.99

$

In Stock, only 1 left!

0

18

Ariens 05952400

@BLT-HEX .31-18X1.50 GR5 YWZC
(Superseded to 05901710)

$2.49

$

Usually ships in 4-12 days

0

19

Ariens 02722700

BRACE
(Superseded to 02722751)

$14.99

$

Usually ships in 4-12 days

0

20

Ariens 07411500

@SCR-TAP .31-18X.50 HWH TR YWZ
(Superseded to 07400124)

$1.49

$

In Stock, Qty 20+

0

21

Ariens 02701100

BACK COVER

$

$

Not available

22

Ariens 05947900

@BLT-HEX .25-20X.50 GR5 YWZC
(Superseded to 05901705)

$0.99

$

In Stock, Qty 5

0

22

Ariens 05947900

@BLT-HEX .25-20X.50 GR5 YWZC
(Superseded to 05901705)

Note: (For models 306, 310)

$0.99

$

In Stock, Qty 5

0

23

Ariens 06212200

@BLT-RHDSSQNK .31-18X.62 G5YZ
(Superseded to 06200333)

$1.99

$

In Stock, Qty 20+

0

24

$

$

Not available

25

Ariens 06529700

@NUT-LK-CTR .25-20 YWZC
(Superseded to 06500812)

$0.99

$

In Stock, Qty 20+

0

25

Ariens 06529700

@NUT-LK-CTR .25-20 YWZC
(Superseded to 06500812)

Note: (For models 306, 310)

$0.99

$

In Stock, Qty 20+

0

26

Ariens 06116900

@SCR-MCH 10-24X.75 HWH YWZC
(Superseded to 05901837)

$2.49

$

Usually ships in 4-12 days

0

27

Ariens 05947200

@BLT-HEX .31-18X.50 GR5 YWZC
(Superseded to 05901904)

$1.49

$

In Stock, Qty 15

0

28

Ariens 07412000

@SCR-TAP .25-20X.50 HWH TR YWZ
(Superseded to 07400122)

$1.49

$

In Stock, Qty 20+

0

29

Ariens 01035800

SPACER BUSHING .5 X .32 X .163

$5.99

$

Usually ships in 4-12 days

0

30

Ariens 52700200

FRAME WITH DECALS

$

$

Not available

31

Ariens 02460900

KEY SET
(Superseded to 02460700)

$7.99

$

In Stock, Qty 20+

0

32

Ariens 07517700

CAP - IGNITION SWITCH

$3.99

$

In Stock, Qty 11

0

33

Ariens 06517300

NUT-PANEL .625-32 GRECO

$5.99

$

In Stock, only 1 left!

0

34

Ariens 06306900

WSHR-LK-INT .625X.045 YWZC
(Superseded to 06300124)

$3.99

$

In Stock, only 1 left!

0

35

Ariens 02736400

SEAT PIVOT BRACKET

$

$

Not available

36

$12.99

$

Usually ships in 4-12 days

0

37

Ariens 07406400

SCR-TAP 10-12X.50 CRPH PL A BL

$3.49

$

Usually ships in 4-12 days

0

38

Ariens 07414900

SCR-TAP 10-24X.375 TORX PHD YZ

$3.49

$

Usually ships in 4-12 days

0

39

Ariens 07507600

PLASTIC GROMMET

$0.99

$

In Stock, Qty 10

0

40

Ariens 06912700

THROTTLE CONTROL

$59.99

$

Usually ships in 4-12 days

0

41

Ariens 02734500

DASH PANEL
(Superseded to 52708100)

$

$

Not available

42

Ariens 02530700

RUBBER PAD

$6.49

$

Usually ships in 4-12 days

0

43

Ariens 02742300

BATTERY TRAY

$

$

Not available

44

$26.99

$

Usually ships in 4-12 days

0

45

$

$

Not available

46

Ariens 02739500

GRILLE INSERT & SHELL ASSEMBLY

$

$

Not available

47

Ariens 02718600

L H FENDER BRACE

$

$

Not available

48

Ariens 06436700

WSHR-FL-STL .323X.625X.062 YWZ
(Superseded to 06401002)

$1.49

$

In Stock, only 2 left!

0

49

Ariens 06215700

@BLT-RDHDSQNK .31-18X.75 G5YZ
(Superseded to 06200232)

$2.49

$

In Stock, Qty 20+

0

50

Ariens 02718700

RH FENDER BRACE

$

$

Not available

51

Ariens 02705200

FRAME BRACE

$

$

Not available

52

Ariens 06530400

@NUT-SPNLK-FLG .312-18 YWZC
(Superseded to 06500815)

$1.49

$

In Stock, Qty 7

0

53

Ariens 06212200

@BLT-RHDSSQNK .31-18X.62 G5YZ
(Superseded to 06200333)

$1.99

$

In Stock, Qty 20+

0

54

Ariens 07415300

@SCR-TAP .31-18X1.50 HWH TR YZ

$

$

Not available

55

Ariens 02717700

FRAME BRACE

$

$

Not available

56

Ariens 07009300

NUT RETNR .25-20

$

$

Not available

57

Ariens 06310400

@WSHR-LK-EXT.200X.402X.022YWZC

$1.99

$

In Stock, only 1 left!

0
