927061 (1028 RER) - Ariens 28" Rear-Engine Rider, 10hp Briggs & Stratton, Hydro (SN: 020000 & Above) Electrical System Parts Diagram

28" Rear-Engine Rider, 10hp Briggs & Stratton, Hydro

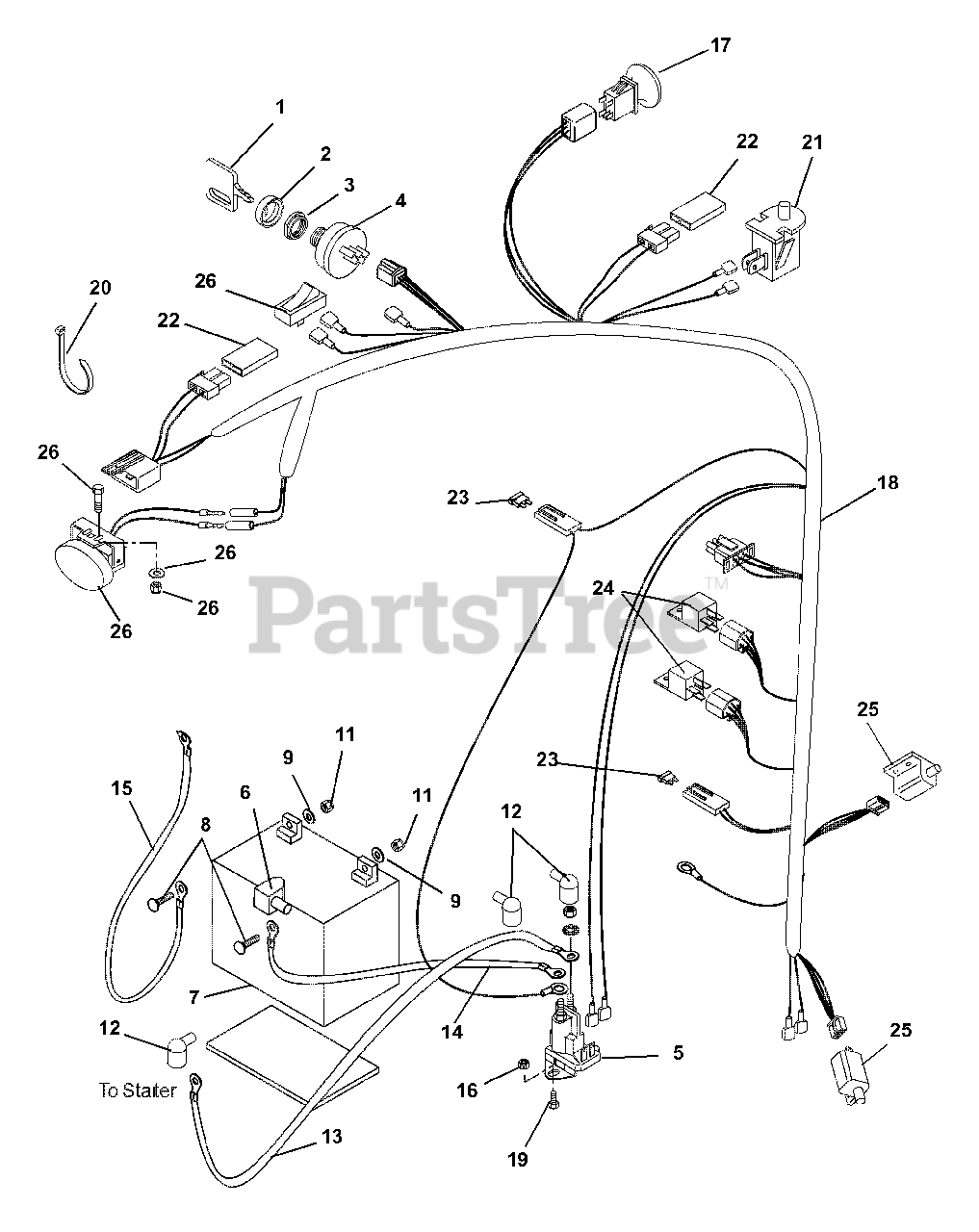

Electrical System Parts Diagram

  • Title
1

Ariens 02460700

KEY -W/CAP

$7.99

$

In Stock, Qty 20+

0

2

Ariens 07517700

CAP - IGNITION SWITCH

$3.99

$

In Stock, Qty 11

0

3

Ariens 06517400

NUT- PANEL .562-24 GRECO

$7.99

$

In Stock, only 2 left!

0

4

Ariens 01563700

SWITCH KEY 5Y463A ALT GRDNG

$34.99

$

In Stock, only 2 left!

0

5

Ariens 03679000

SOLENOID
(Superseded to 59223400)

$60.99

$

In Stock, Qty 20+

0

6

Ariens 07505700

INSULATOR

$9.49

$

Usually ships in 4-12 days

0

7

Battery, Sealed Maintenance Free U1-330

Note: (See Local Battery Supplier)

$

$

Not available

8

Ariens 05946800

@BLT-HEX .25-20X.75 GR5 YWZC
(Superseded to 05901716)

$0.99

$

In Stock, Qty 5

0

9

Ariens 06437300

@WSHR-FL-STL.281X.62X.065 YWZC
(Superseded to 06401001)

$0.99

$

In Stock, Qty 17

0

10

Ariens 06308400

@WSHR-LK .25X.062 REG YWZC
(Superseded to 06401009)

$0.99

$

In Stock, Qty 16

0

11

Ariens 06533200

@NUT-HEX .25-20 YWZC
(Superseded to 06500916)

$0.99

$

In Stock, Qty 7

0

12

Ariens 07533200

BOOT, EYELET TERMINAL

$3.49

$

In Stock, Qty 7

0

13

Ariens 02727200

STARTER CABLE 13"
(Superseded to 02727201)

$20.99

$

In Stock, only 1 left!

0

14

Ariens 02727900

STARTER CABLE 16"

$35.99

$

Usually ships in 4-12 days

0

15

Ariens 08840400

CBL,NEGATIVE BATTERY 20.00

$17.99

$

Usually ships in 4-12 days

0

16

Ariens 06530400

@NUT-SPNLK-FLG .312-18 YWZC
(Superseded to 06500815)

$1.49

$

In Stock, Qty 7

0

17

Ariens 04940800

SWITCH - PTO - NMIR

$30.99

$

In Stock, only 1 left!

0

18

Ariens 02791700

HARNESS, RER NO MOW WIRE
(Superseded to 02791701)

$189.99

$

Usually ships in 4-12 days

0

19

Ariens 07412100

@SCR-TAP 10-24X.375 HWH YZ TR

$0.99

$

Usually ships in 4-12 days

0

20

Ariens 07517300

CABLE TIE LG 5-1/2

$

$

Not available

21

Ariens 02754100

SWITCH- SNAP MTG N.O.

Note: (N.O.)

$9.49

$

In Stock, Qty 20+

0

22

Ariens 09293500

DIODE, CONNECTOR SHELL
(Superseded to 09293501)

$11.99

$

In Stock, Qty 20+

0

23

Ariens 09351100

FUSE-25 AMP ATC TYPE
(Superseded to 08961800)

$3.99

$

In Stock, Qty 11

0

24

Ariens 03042800

RELAY
(Superseded to 00432101)

$20.99

$

In Stock, Qty 20+

0

25

Ariens 08828100

SWITCH,INTERLOCK

$20.99

$

In Stock, only 1 left!

0

26

Ariens 72702700

KIT-LIGHT RER/SPORT

Note: (Optional)

$

$

Not available
