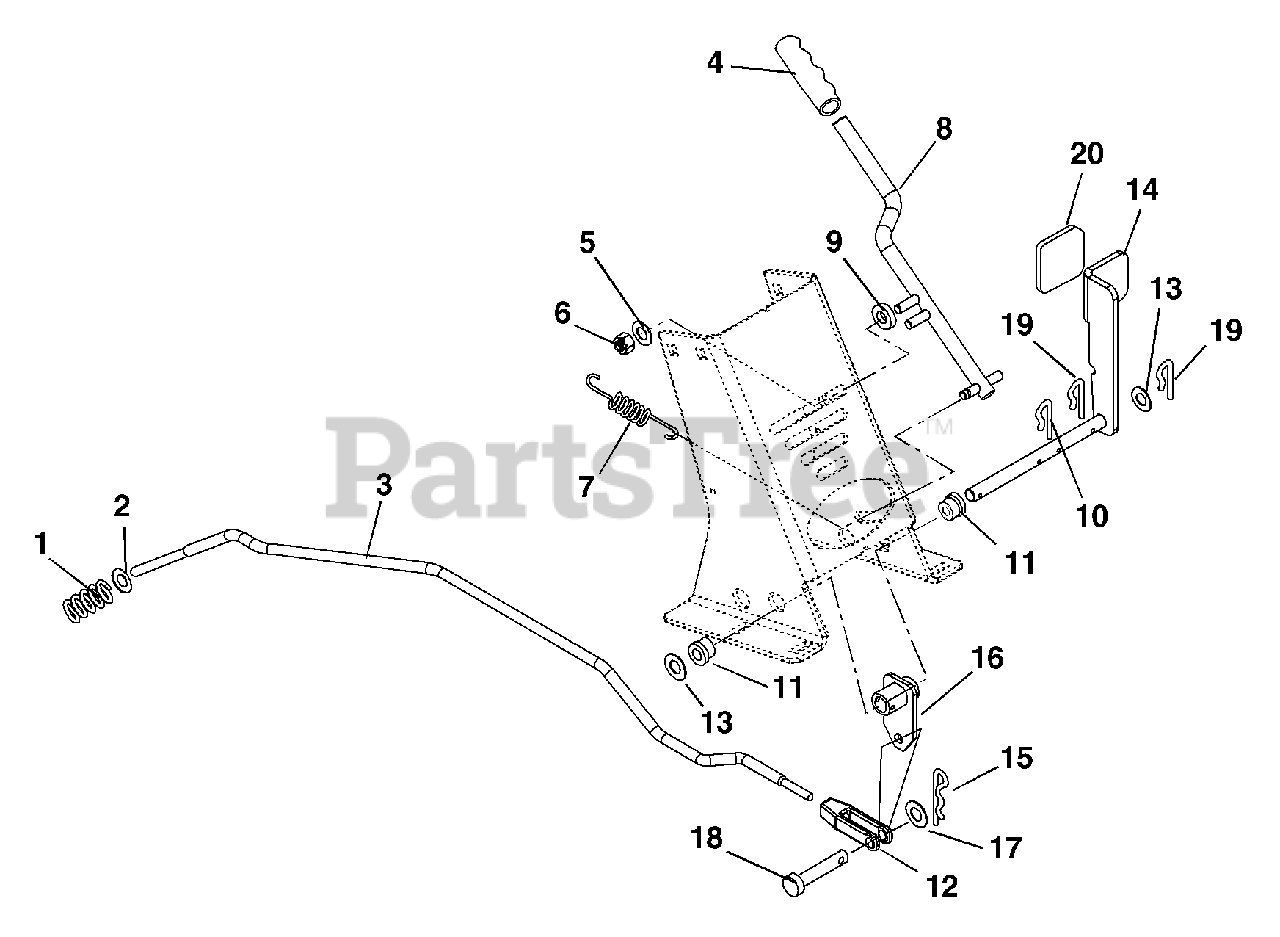

927063 (1232 RER) - Ariens 32" Rear-Engine Rider, 12hp Briggs & Stratton, Hydro (SN: 000101 - 000399) Brake System Parts Diagram

32" Rear-Engine Rider, 12hp Briggs & Stratton, Hydro

Brake System Parts Diagram

  • Title
1

Ariens 08327100

SG-COMP .080X.52X2.90

$9.49

$

Usually ships in 4-12 days

0

2

Ariens 06439100

WSHR-FL-STL .328X.87X.179 YWZC
(Superseded to 06401103)

$3.49

$

In Stock, Qty 8

0

3

Ariens 02776500

ROD, RER BRAKE

$

$

Not available

$5.99

$

Usually ships in 4-12 days

0

5

Ariens 06435700

@WSHR-FL-STL.38X.875X.083 YWZC
(Superseded to 06401023)

$1.49

$

In Stock, Qty 20+

0

6

Ariens 06544500

NUT-LK-TOP-FLG .38-16 BLKZC
(Superseded to 06545500)

$1.49

$

In Stock, Qty 20+

0

7

Ariens 08330300

SG-TENS .048X.44X2.25 WLD 9

$

$

Not available

8

Ariens 02777300

HANDLE, PARK BRAKE (WLDMNT)

$

$

Not available

9

Ariens 05515800

BSHG-FLG .406X.88X.270X.140

$9.49

$

In Stock, Qty 10

0

10

Ariens 06714500

PIN, SPRING CLIP

$1.49

$

In Stock, Qty 20+

0

11

Ariens 05521100

BSHG-FLG .515X.750X.745X1.00NY

$3.99

$

In Stock, Qty 9

0

12

Ariens 07014700

YOKE, .312-24 X 2.25

$14.99

$

In Stock, only 1 left!

0

13

Ariens 06439200

WSHR-FL-STL .505X1.00X.062YWZC
(Superseded to 06401112)

$0.99

$

In Stock, Qty 20+

0

14

Ariens 02761800

WLDMT-BRAKE PEDAL

$

$

Not available

15

Ariens 06714800

PIN-HAIR, ENDRIES #25 YWZC
(Superseded to 06700223)

$0.99

$

In Stock, Qty 5

0

16

Ariens 02762100

BRAKE ROD ARM & HUB

$

$

Not available

17

Ariens 06439100

WSHR-FL-STL .328X.87X.179 YWZC
(Superseded to 06401103)

$3.49

$

In Stock, Qty 8

0

18

Ariens 06811800

PIN-CLEV .312X.822 HDND PL
(Superseded to 06814000)

$3.99

$

In Stock, only 1 left!

0

19

Ariens 06944800

CLIP, SPRING

$0.99

$

In Stock, only 2 left!

0

20

Ariens 02773900

GRIP, PEDAL

$12.99

$

In Stock, only 1 left!

0
