931037 - Ariens Grand Sierra Garden Tractor, 22hp Kohler, Hydro (SN: 000468 & Above) Lift System Rock Shafts Parts Diagram

Grand Sierra Garden Tractor, 22hp Kohler, Hydro

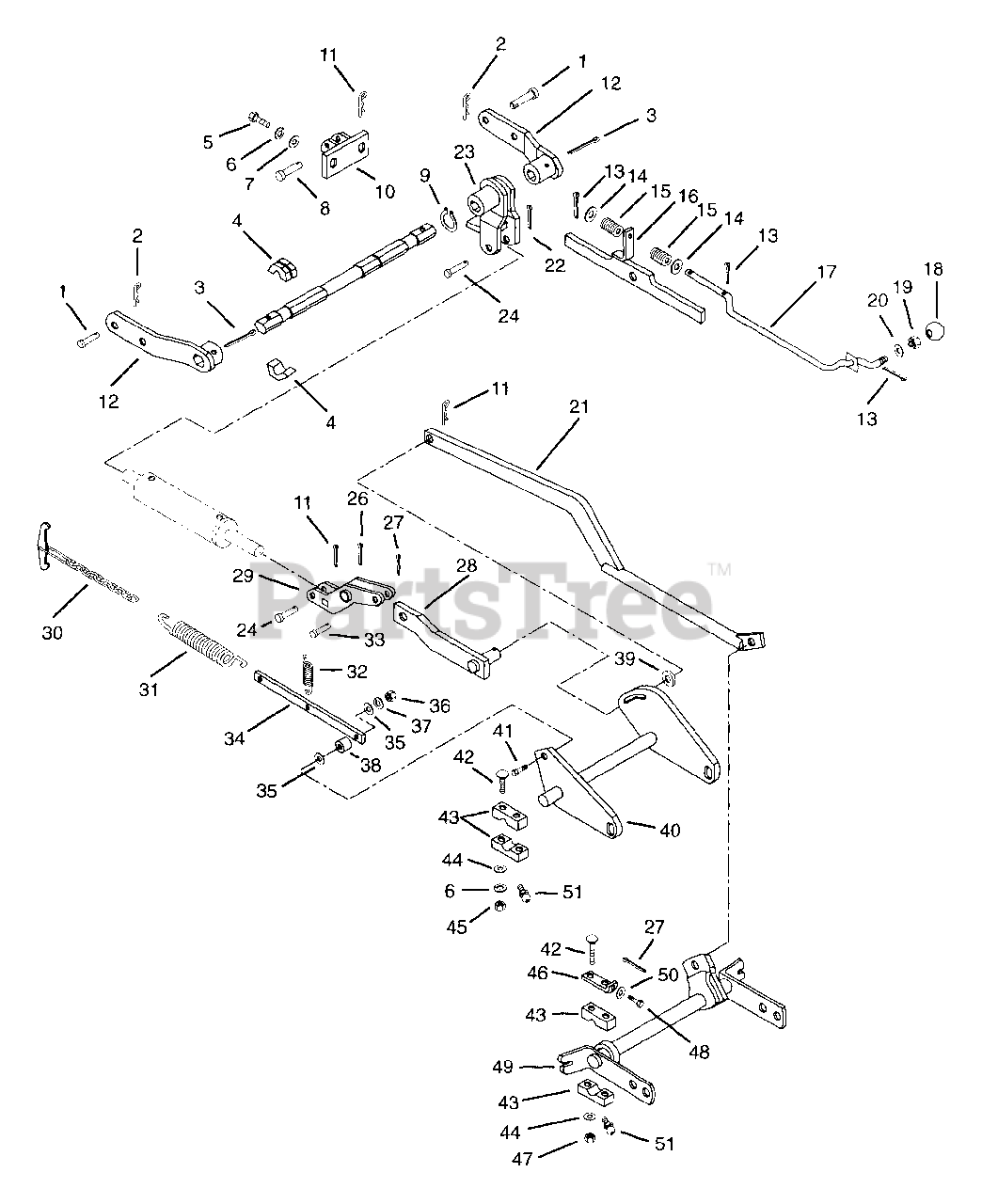

Lift System Rock Shafts Parts Diagram

  • Title
1

Ariens 06805500

PIN-CLEV .50X1.25 RH ST PL

$

$

Not available

2

Ariens 06702200

PIN-HAIR INT .14X.4X2.75
(Superseded to 06714000)

$2.99

$

In Stock, Qty 9

0

3

Ariens 06702500

PIN-COTR .18X2.0 ZCC
(Superseded to 06713600)

$

$

Not available

4

Ariens 05508500

BSHG-FLG 1.000X1.750X1.000

$30.99

$

Usually ships in 4-12 days

0

5

Ariens 05900400

BLT-HEX .38-16X1.00 PL
(Superseded to 05948700)

$1.49

$

In Stock, Qty 20+

0

6

Ariens 06302100

WSHR-LK .375X.094 MED PL
(Superseded to 06308800)

$0.99

$

In Stock, Qty 20+

0

7

Ariens 06400800

WSHR-FL-STL .438X1.0X.083 PL
(Superseded to 06435900)

$1.49

$

In Stock, Qty 6

0

8

Ariens 03100800

PIN-CLEV .619X2.0 YWZC

$

$

Not available

9

Ariens 05701400

RG-RTNG-EXT 1.125X.050

$

$

Not available

10

$

$

Not available

11

Ariens 06702900

PIN-HAIR INT .09X.188 PL

$2.49

$

Usually ships in 4-12 days

0

$

$

Not available

13

Ariens 06702400

PIN-COTR .12X.75 PL
(Superseded to 06707300)

$0.99

$

In Stock, Qty 9

0

14

Ariens 06404300

WSHR-FL-STL.406X.812X.065PL
(Superseded to 06436200)

$0.99

$

In Stock, Qty 20+

0

15

Ariens 08310500

SG-COMP .65X.56X1.50

$52.99

$

Usually ships in 4-12 days

0

16

$11.99

$

Usually ships in 4-12 days

0

17

Ariens 03017500

LATCH ROD

$75.99

$

Usually ships in 4-12 days

0

18

Ariens 07505200

KNOB-STEERING LOCK

$20.99

$

Usually ships in 4-12 days

0

19

Ariens 06500100

NUT-JAM .375-16 PL
(Superseded to 06500910)

$0.99

$

In Stock, Qty 18

0

20

Ariens 06420000

WSHR-FL-STL .406X1.00X.062 PL

$

$

Not available

21

Ariens 03090700

LINK - CONNECTOR

$

$

Not available

22

Ariens 06700400

PIN-COTR .12X1.0 PL
(Superseded to 06707100)

$0.99

$

In Stock, Qty 12

0

$

$

Not available

24

Ariens 03105100

PIN-CLEV .494X1.94 YWZC

$

$

Not available

25

$

$

Not available

26

Ariens 06700600

PIN-COTR .18X1.25 PL
(Superseded to 06712700)

$1.99

$

In Stock, Qty 5

0

27

Ariens 06702600

PIN-COTR .18X1.0 PL
(Superseded to 06712000)

$1.99

$

Usually ships in 4-12 days

0

28

$

$

Not available

29

Ariens 03106300

BELLCRANK

$

$

Not available

30

$22.99

$

Usually ships in 4-12 days

0

31

Ariens 08310700

SG-TENS .156X1.062X8.68 WLD ??

$39.99

$

Usually ships in 4-12 days

0

32

Ariens 08314900

SG-TENS .035X.45X2.75 WLD 3.5

$11.99

$

In Stock, only 1 left!

0

33

Ariens 03079300

PIN-CLEV .619X1.43 YWZC

$

$

Not available

34

$

$

Not available

35

Ariens 06412700

WSHR-FL-STL.281X.62X.065 PL
(Superseded to 06437300)

$0.99

$

In Stock, Qty 17

0

36

Ariens 06503200

NUT-HEX .250-20 PL
(Superseded to 06533200)

$0.99

$

In Stock, Qty 7

0

37

Ariens 06300200

WSHR-LK .250X.077 HVY PL
(Superseded to 06308000)

$0.99

$

In Stock, only 1 left!

0

38

Ariens 03102100

SPACER .269X.375X.343

$5.99

$

Usually ships in 4-12 days

0

39

Ariens 06400900

WSHR-FL-STL.812X1.500X.139
(Superseded to 06439000)

$1.49

$

In Stock, Qty 20+

0

40

Ariens 03105000

CENTER ROCKSHAFT

$

$

Not available

41

Ariens 05913200

BLT-HEX .25-20X1.00 GR2
(Superseded to 05947700)

$2.49

$

In Stock, Qty 7

0

42

Ariens 06200500

BLT-RDHDSQNK .38-16X2.25 SHTPL
(Superseded to 06213400)

$3.99

$

In Stock, only 1 left!

0

43

$

$

Not available

44

Ariens 06411500

WSHR-FL-STL .406X.750X.005
(Superseded to 06444600)

$

$

Not available

45

Ariens 06501800

NUT-HEX .375-16
(Superseded to 06529400)

$0.99

$

In Stock, only 1 left!

0

46

$

$

Not available

47

Ariens 06503900

NUT-LK-CTR .375-16 GR A PL
(Superseded to 06529600)

$1.49

$

In Stock, Qty 20+

0

48

Ariens 05913400

BLT-HEX .31-18X1.25 PL GR5
(Superseded to 05947500)

$2.49

$

In Stock, only 2 left!

0

49

Ariens 03101600

ROCK SHAFT-FRONT
(Superseded to 53100500)

$

$

Not available

50

Ariens 06300300

WSHR-LK .312X.097 PL HVY
(Superseded to 06307400)

$0.99

$

In Stock, only 4 left!

0

51

Ariens 07012600

FTG-LUBE .25-28X.256 YWZC
(Superseded to 07001806)

$

$

Not available
