931302 - Ariens Grand Sierra Garden Tractor, 22hp Kohler, Hydro (SN: 000101 - 000125) Dash & Support Parts Diagram

Grand Sierra Garden Tractor, 22hp Kohler, Hydro

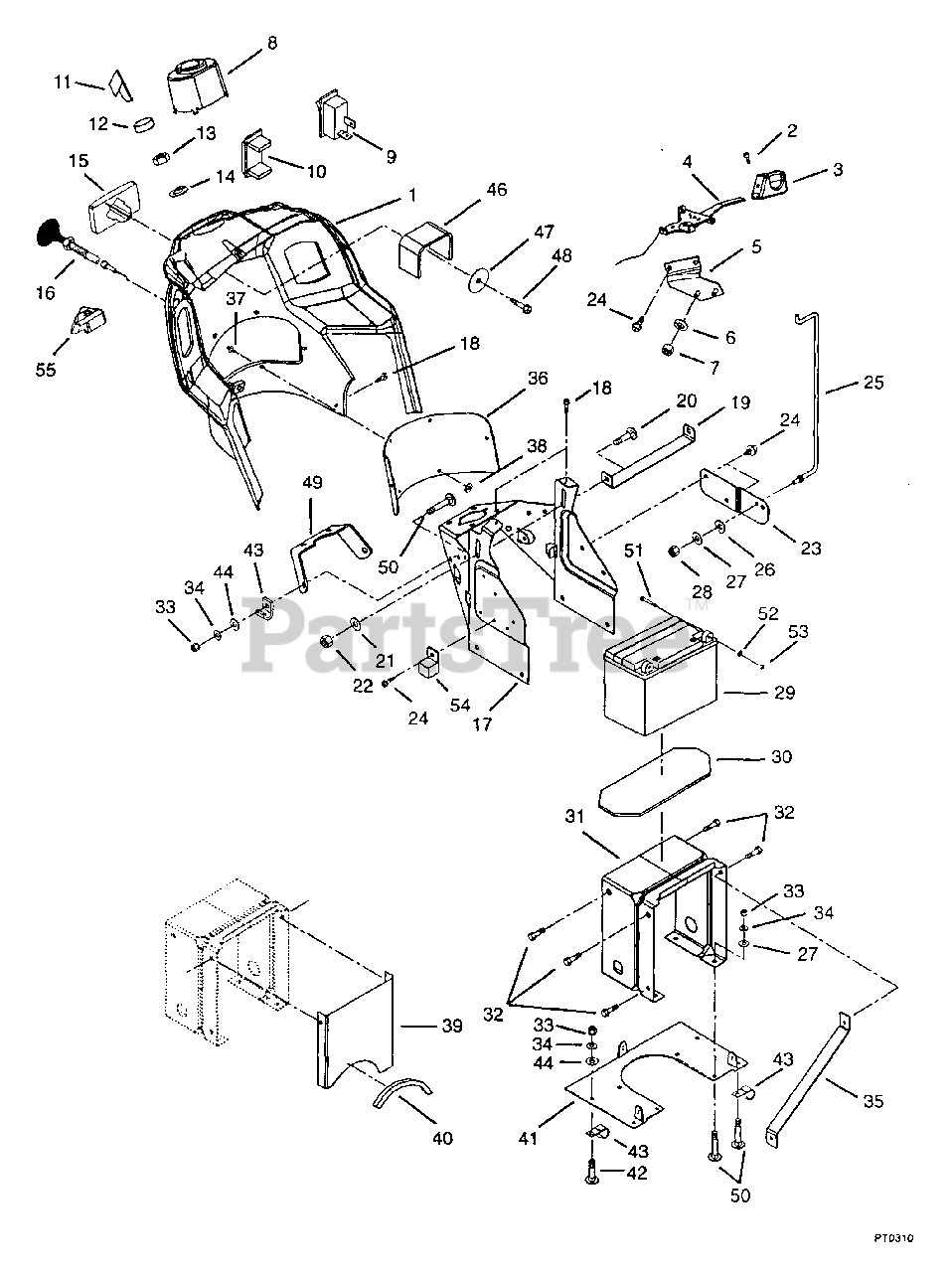

Dash & Support Parts Diagram

  • Title

$840.99

$

Usually ships in 4-12 days

0

2

Ariens 06004600

SCR-SET 10-24X.38 UNC-3A

$3.99

$

Usually ships in 4-12 days

0

3

Ariens 03653200

KNOB - THROTTLE
(Superseded to 03653259)

$9.49

$

Usually ships in 4-12 days

0

4

Ariens 06931300

THROTTLE CONTROL-B&S
(Superseded to 06940700)

$45.99

$

Usually ships in 4-12 days

0

5

Ariens 03358200

BRACE-THROTTLE CONTROL

$

$

Not available

6

Ariens 06405700

WSHR-FL-STL .323X.625X.062 PL
(Superseded to 06436700)

$1.49

$

In Stock, only 2 left!

0

7

Ariens 06504000

NUT-LK-CTR .250-20 PL
(Superseded to 06529700)

$0.99

$

In Stock, Qty 20+

0

8

Ariens 03091200

STEERING CONE

$

$

Not available

9

Ariens 03656800

SWITCH - LIGHT

$39.99

$

Usually ships in 4-12 days

0

10

Ariens 03657000

COVER - SWITCH
(Superseded to 00539300)

$9.99

$

Usually ships in 4-12 days

0

11

Ariens 02460700

KEY -W/CAP

$7.99

$

In Stock, Qty 20+

0

12

Ariens 07517700

CAP - IGNITION SWITCH

$3.99

$

In Stock, Qty 11

0

13

Ariens 06517400

NUT- PANEL .562-24 GRECO

$7.99

$

In Stock, only 2 left!

0

14

Ariens 06302900

WSHR-LK-INT .563X.040 PL
(Superseded to 06310900)

$2.49

$

In Stock, only 4 left!

0

15

Ariens 03092200

KNOB - FILLER

$

$

Not available

16

Ariens 06918300

CHOKE CABLE

$

$

Not available

17

Ariens 03357600

SUPPORT - DASH - TOP

$

$

Not available

18

Ariens 07406900

SCR-TAP 10-24X.484 HWH TR

$2.49

$

Usually ships in 4-12 days

0

19

Ariens 03651400

HOLDDOWN - BATTERY

$34.99

$

Usually ships in 4-12 days

0

20

Ariens 06202600

BLT-RDHDSQNK .312-18X.62 PL
(Superseded to 06215700)

$2.49

$

In Stock, Qty 20+

0

21

Ariens 06405700

WSHR-FL-STL .323X.625X.062 PL
(Superseded to 06436700)

$1.49

$

In Stock, only 2 left!

0

22

Ariens 06504200

NUT-LK .312-18 GR A PL
(Superseded to 06529800)

$1.49

$

In Stock, Qty 20+

0

23

Ariens 03656700

MOUNT - PROP ROD

$

$

Not available

24

Ariens 07401500

SCR-TAP .250-20X.37 HWH PL TR
(Superseded to 07411600)

$0.99

$

In Stock, Qty 6

0

25

Ariens 03656600

ROD - HOOD PROP

$

$

Not available

26

Ariens 01320200

WAVE WASHER .390X.655X.110

$3.49

$

In Stock, Qty 7

0

27

Ariens 06400700

WSHR-FL-STL.312X.734X.065PL
(Superseded to 06435800)

$0.99

$

In Stock, Qty 10

0

28

Ariens 06504000

NUT-LK-CTR .250-20 PL
(Superseded to 06529700)

$0.99

$

In Stock, Qty 20+

0

29

Ariens 03055700

BATTERY
(Superseded to 53123300)

$

$

Not available

30

Ariens 02530700

RUBBER PAD

$6.49

$

Usually ships in 4-12 days

0

31

Ariens 03651200

SUPPORT DASH BASE

$

$

Not available

32

Ariens 07401400

SCR-TAP .312-18X.50 HWH PL TR
(Superseded to 07411500)

$1.49

$

In Stock, Qty 20+

0

33

Ariens 06501500

NUT-HEX .312-18
(Superseded to 06529200)

$0.99

$

In Stock, Qty 16

0

34

Ariens 06300300

WSHR-LK .312X.097 PL HVY
(Superseded to 06307400)

$0.99

$

In Stock, only 4 left!

0

35

$

$

Not available

36

Ariens 03091500

SCREEN - DASH

$14.99

$

Usually ships in 4-12 days

0

37

Ariens 07031200

RETAINER, RADIATOR SHROUD

$5.99

$

Usually ships in 4-12 days

0

38

Ariens 06409400

WSHR-FL-STL .265X.500X.087 PL
(Superseded to 06439500)

$1.49

$

In Stock, only 1 left!

0

39

Ariens 03092900

SHIELD, AIR

$

$

Not available

40

Ariens 00928700

TAPE-ADHESIVE BACKED FOAM

$

$

Not available

41

Ariens 03093600

SUPPORT, DASH BASE (G.S. ONLY)

$13.99

$

Usually ships in 4-12 days

0

42

Ariens 06201100

BLT-RDHDSQNK .31-18X.75 GR5 PL
(Superseded to 06215700)

$2.49

$

In Stock, Qty 20+

0

43

Ariens 06909400

J-CLAMP

$3.49

$

In Stock, Qty 11

0

44

Ariens 06412300

WSHR-FL-STL.344X.688X.065PL
(Superseded to 06437200)

$0.99

$

In Stock, Qty 16

0

45

Ariens 03092200

KNOB - FILLER

$

$

Not available

46

Ariens 03092300

SPACER-CHANNEL

$5.99

$

Usually ships in 4-12 days

0

47

Ariens 06440600

WSHR-FL-STL .281X1.250X.048 BL
(Superseded to 06403700)

$1.49

$

Usually ships in 4-12 days

0

48

Ariens 07402800

SCR-TAP .250-20X.75 HWH PL TR
(Superseded to 07400131)

$1.49

$

In Stock, Qty 11

0

49

$5.99

$

Usually ships in 4-12 days

0

50

Ariens 05902200

BLT-HEX .31-18X.75 PL GR2
(Superseded to 05947000)

$1.49

$

In Stock, Qty 20+

0

51

Ariens 05908200

BLT-HEX .25-20X.75 PL GR5
(Superseded to 05946800)

$0.99

$

In Stock, Qty 5

0

52

Ariens 06300200

WSHR-LK .250X.077 HVY PL
(Superseded to 06308000)

$0.99

$

In Stock, only 1 left!

0

53

Ariens 06503200

NUT-HEX .250-20 PL
(Superseded to 06533200)

$0.99

$

In Stock, Qty 7

0

54

Ariens 03042800

RELAY
(Superseded to 00432101)

$20.99

$

In Stock, Qty 20+

0

55

Ariens 53603800

PTO KNOB/ SWITCH ASSY
(Superseded to 00355900)

$79.99

$

In Stock, only 1 left!

0
