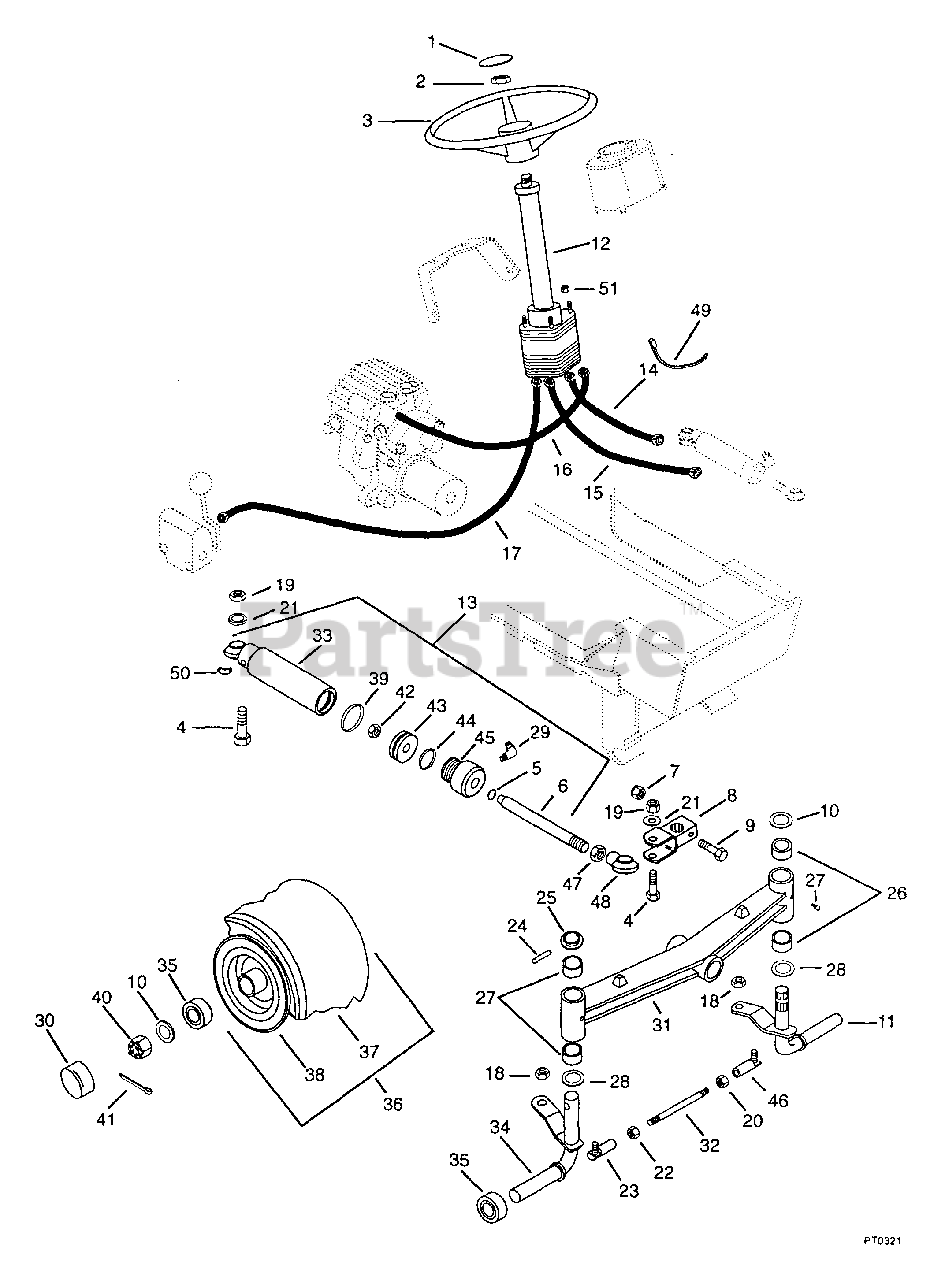

931302 - Ariens Grand Sierra Garden Tractor, 22hp Kohler, Hydro (SN: 000101 - 000125) Steering Parts Diagram

Grand Sierra Garden Tractor, 22hp Kohler, Hydro

Steering Parts Diagram

  • Title
1

Ariens 03049500

DOME PLUG

$3.99

$

Usually ships in 4-12 days

0

2

Ariens 06511700

NUT-LK-JAM .625-18 YWZC
(Superseded to 06530300)

$3.99

$

In Stock, Qty 11

0

3

Ariens 03048900

STEERING WHEEL

$130.99

$

In Stock, only 1 left!

0

4

Ariens 05916500

BLT-HEX .62-18X2.00 GR5
(Superseded to 05967200)

$6.99

$

In Stock, only 2 left!

0

5

Ariens 05612300

O-RING .609X.609X.139

$3.99

$

Usually ships in 4-12 days

0

6

Ariens 03041200

ROD
(Superseded to 03094400)

$

$

Not available

7

Ariens 06512700

NUT-LK-CROWN .50-13 GR C PL
(Superseded to 06528200)

$3.99

$

In Stock, only 2 left!

0

8

Ariens 03058400

STEERING ARM

$

$

Not available

9

Ariens 03058500

LOCK BOLT

$

$

Not available

10

Ariens 06418500

WSHR-FL-STL 1.015X1.500X.125
(Superseded to 06400025)

$5.99

$

Usually ships in 4-12 days

0

11

Ariens 03083100

SPINDLE LH

$265.99

$

In Stock, only 1 left!

0

12

Ariens 03090600

STEERING UNIT - HYD.

$1023.99

$

Usually ships in 4-12 days

0

13

Ariens 53110100

CYLINDER ASSEMBLY (SHORT)
(Superseded to 03094400)

Note: (Short)

$

$

Not available

14

Ariens 03093500

HYDRAULIC HOSE 31.5

$

$

Not available

15

Ariens 03093400

HYDRAULIC HOSE 35.75

$

$

Not available

16

Ariens 03089800

HOSE - HYDRAULIC 39.75

$95.99

$

Usually ships in 4-12 days

0

17

Ariens 03090100

HOSE - HYDRAULIC 48.00

$

$

Not available

18

Ariens 06512100

NUT-LK .50-20 PL
(Superseded to 06544000)

$5.99

$

In Stock, only 1 left!

0

19

Ariens 06511700

NUT-LK-JAM .625-18 YWZC
(Superseded to 06530300)

$3.99

$

In Stock, Qty 11

0

20

Ariens 06510500

NUT-JAM .50-20 LH THD PL
(Superseded to 06538300)

$8.99

$

In Stock, only 2 left!

0

21

Ariens 06403900

WSHR-FL-STL .630X1.005X.062 PL
(Superseded to 06436100)

$0.99

$

In Stock, Qty 20+

0

22

Ariens 06504400

NUT-JAM .50-20 PL
(Superseded to 06539500)

$2.49

$

Usually ships in 4-12 days

0

23

Ariens 03112900

BALL JOINT R.H.

$19.99

$

In Stock, only 1 left!

0

24

Ariens 05803700

PIN-ROLL .250X1.75

$2.49

$

In Stock, Qty 6

0

25

Ariens 03008800

SPINDLE CAP

$

$

Not available

26

Ariens 05509100

BSHG-SLV 1.000X1.125X.875

$11.99

$

In Stock, only 2 left!

0

27

Ariens 07012600

FTG-LUBE .25-28X.256 YWZC
(Superseded to 07001806)

$

$

Not available

28

Ariens 07506700

PLASTIC WASHER

$

$

Not available

29

Ariens 03106800

ADAPTER 45 9/16 TO 1/4

$

$

Not available

30

Ariens 07508900

FRONT HUB CAP

$18.99

$

Usually ships in 4-12 days

0

31

Ariens 53123200

FRONT AXLE ASSY

$

$

Not available

32

Ariens 03116900

TIE ROD

$75.99

$

Usually ships in 4-12 days

0

33

Ariens 03041100

CYLINDER
(Superseded to 03094400)

$

$

Not available

34

Ariens 03083000

SPINDLE RH

$

$

Not available

35

Ariens 05412100

BRG-BALL 1.0X2.0X.55

$

$

Not available

36

Ariens 07115300

T/WHL ASSY

$

$

Not available

37

Ariens 07102100

TIRE 16X6.50-8 2 PLY

$48.99

$

Usually ships in 4-12 days

0

$

$

Not available

39

Ariens 05610200

O-RING 1.625X2.000
(Superseded to 53112500)

$19.99

$

Usually ships in 4-12 days

0

40

Ariens 06513100

NUT-SL 1.0-14

$5.99

$

Usually ships in 4-12 days

0

41

Ariens 06700600

PIN-COTR .18X1.25 PL
(Superseded to 06712700)

$1.99

$

In Stock, Qty 5

0

42

Ariens 06512300

NUT-LK .375-24 PL

$3.99

$

Usually ships in 4-12 days

0

43

Ariens 03077700

PISTON
(Superseded to 03094400)

$

$

Not available

44

Ariens 05610100

O-RING 1.937X2.125
(Superseded to 53112500)

$19.99

$

Usually ships in 4-12 days

0

45

Ariens 03077900

ROD CAP
(Superseded to 03094400)

$

$

Not available

46

Ariens 03113000

BALL JOINT L.H.

$59.99

$

Usually ships in 4-12 days

0

47

Ariens 06514100

NUT-JAM .625-11 PL
(Superseded to 06539300)

$

$

Not available

48

Ariens 03047700

BALL END

$142.99

$

Usually ships in 4-12 days

0

49

Ariens 07517300

CABLE TIE LG 5-1/2

$

$

Not available

50

Ariens 03093700

ADAPTER, 90 .25 NPT X .56-18

$

$

Not available

51

Ariens 06504300

NUT-LK-CTR .312-24 PL
(Superseded to 06537000)

$2.99

$

In Stock, only 3 left!

0
