932514 - Ariens Sno-Brush 28" Power Brush, 5.5hp Tecumseh (SN: 000101 & Above) Engine And Belt Drive Parts Diagram

Sno-Brush 28" Power Brush, 5.5hp Tecumseh

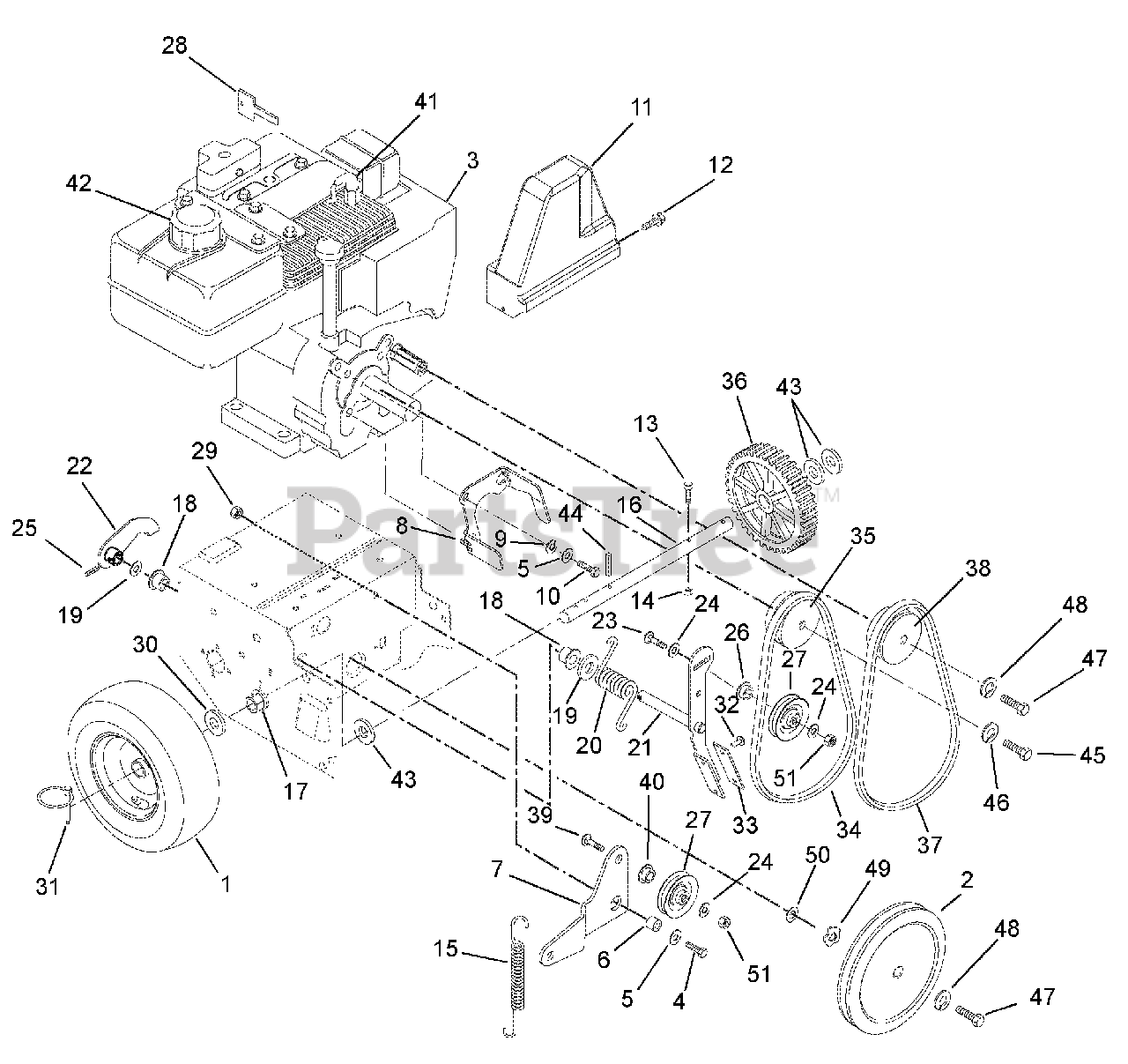

Engine And Belt Drive Parts Diagram

  • Title
1

Ariens 07100037

TIRE/WHEEL, LH 13X4.00-6 PIN
(Superseded to 53215900)

$

$

Not available

1

Ariens 07100036

TIRE/WHEEL, RH 13X4.00-6 PIN
(Superseded to 53215800)

$89.99

$

Usually ships in 4-12 days

0

1

Ariens 07100038

TIRE, 2PR X-TRAC TL 13X4.00-6

$

$

Not available

1

Ariens 07100012

WHEEL, 4.1-6

$

$

Not available

$11.99

$

Usually ships in 4-12 days

0

2

Ariens 00272400

PULLEY, 3L W/HUB, .625 X 8.0

$

$

Not available

3

Ariens 08200037

ENGINE,5.5HP TECOH195SA RECOIL

$

$

Not available

4

Ariens 05947000

@BLT-HEX .31-18X.75 GR5 YWZC
(Superseded to 05901704)

$1.49

$

In Stock, Qty 20+

0

5

Ariens 06435700

@WSHR-FL-STL.38X.875X.083 YWZC
(Superseded to 06401023)

$1.49

$

In Stock, Qty 20+

0

6

Ariens 01035800

SPACER BUSHING .5 X .32 X .163

$5.99

$

Usually ships in 4-12 days

0

7

Ariens 03206900

IDLER ARM

$20.99

$

Usually ships in 4-12 days

0

8

Ariens 00457251

FINGER, BELT

$42.99

$

Usually ships in 4-12 days

0

9

Ariens 06307400

WSHR-LK .312X.097 HVY YWZC
(Superseded to 06300123)

$0.99

$

In Stock, only 4 left!

0

10

Ariens 05947300

BLT-HEX .31-24X.75 YWZC GR5
(Superseded to 05902014)

$1.49

$

In Stock, Qty 20+

0

11

Ariens 00447300

BELT COVER

$

$

Not available

12

Ariens 07411600

@SCR-TAP .25-20X.37 HWH YWZ TR
(Superseded to 07400125)

$0.99

$

In Stock, Qty 6

0

13

Ariens 05953000

BLT-HEX .25-20X1.75 GR8 YWZC

$9.49

$

Usually ships in 4-12 days

0

14

Ariens 06529700

@NUT-LK-CTR .25-20 YWZC
(Superseded to 06500812)

$0.99

$

In Stock, Qty 20+

0

15

Ariens 08317200

SG-TENS .047X.44X3.37 WLD 1.47

$14.99

$

In Stock, only 4 left!

0

16

Ariens 00289300

AXLE SHAFT, COMPACT W/PIN LOCK

$77.99

$

Usually ships in 4-12 days

0

17

Ariens 05521600

BSHG-FLG .750X.873HEXX.53X1.18

$9.49

$

In Stock, Qty 20+

0

18

Ariens 05502100

BSHG-FLG .500X.625X.500X.750

$3.99

$

In Stock, Qty 13

0

19

Ariens 06439600

WSHR-FL-STL .520X.810X.033YWZC

$2.49

$

Usually ships in 4-12 days

0

20

Ariens 08322000

SG-TORS .148X1.0X1.53

$14.99

$

Usually ships in 4-12 days

0

21

Ariens 53205100

CLUTCH ARM W/BRAKE PAD

Note: (Includes items 32 & 33)

$65.99

$

Usually ships in 4-12 days

0

22

Ariens 03231951

ARM-CLUTCH

$64.99

$

Usually ships in 4-12 days

0

23

Ariens 06200008

@BLT-RHDSHSQNK.31-18X1.25 G5YZ
(Superseded to 06200310)

$1.49

$

In Stock, only 1 left!

0

24

Ariens 06435700

@WSHR-FL-STL.38X.875X.083 YWZC
(Superseded to 06401023)

$1.49

$

In Stock, Qty 20+

0

25

Ariens 05802600

PIN-ROLL .156X.88

$2.49

$

In Stock, Qty 13

0

26

Ariens 01213100

SPCR, BRG .315X.50X.688X.281

$3.49

$

In Stock, Qty 6

0

27

Ariens 02457400

IDLER
(Superseded to 52007000)

$39.99

$

In Stock, Qty 15

0

28

Ariens 07532000

KEY, PUSH/PULL - TECUMSEH
(Superseded to 07500108)

$6.99

$

In Stock, only 4 left!

0

29

Ariens 06529800

@NUT-LK-CTR .31-18 YWZC
(Superseded to 06500826)

$1.49

$

In Stock, Qty 20+

0

30

Ariens 06441400

WSHR-FL-STL.754X1.125X.062YWZC
(Superseded to 06401119)

$0.99

$

In Stock, Qty 6

0

31

Ariens 07053700

PIN-LOK .31X1.75

$2.49

$

In Stock, Qty 9

0

32

Ariens 06806700

RVT-TBLR .187X.437 RH ST PL

Note: (Included with item 21)

$1.49

$

In Stock, Qty 15

0

33

Ariens 03229100

BRAKE LINING

Note: (Included with item 21)

$15.99

$

In Stock, only 1 left!

0

34

Ariens 07219100

BELT,4L TO BE REPLACED07200021
(Superseded to 07200021)

$44.99

$

In Stock, only 1 left!

0

35

Ariens 00279100

SHEAVE, ENGINE

$77.99

$

Usually ships in 4-12 days

0

36

$55.99

$

In Stock, Qty 8

0

37

Ariens 07210700

V-BELT, 3L-COGGED

$26.99

$

In Stock, Qty 20+

0

38

Ariens 00279200

SHEAVE, CAMSHAFT OH/LH195SA
(Superseded to 04664367)

$67.99

$

Usually ships in 4-12 days

0

39

Ariens 06200007

@BLT-RHDSSQNK .31-18X1.00 G5YZ
(Superseded to 06200237)

$3.99

$

In Stock, only 3 left!

0

40

Ariens 01305900

BSHG, FLG .325X.499X.26X.88

$2.49

$

In Stock, Qty 16

0

41

Ariens 21533500

PLUG, SPARK

$4.49

$

In Stock, Qty 20+

0

42

Ariens 07531800

CAP, FUEL - TECUMSEH

$10.99

$

In Stock, only 2 left!

0

43

Ariens 06444200

WSHR-FL-STL .755X1.25X.125 YZ
(Superseded to 06441500)

$3.99

$

In Stock, Qty 17

0

44

Ariens 05800300

PIN-ROLL .188X1.25

$0.99

$

In Stock, Qty 5

0

45

Ariens 05960300

BLT-HEX .38-24X1.0 YWZC GR5

$2.99

$

In Stock, only 1 left!

0

46

Ariens 06308800

@WSHR-LK .38X.094 REG YWZC
(Superseded to 06300116)

$0.99

$

In Stock, Qty 20+

0

47

Ariens 05952300

BLT-HEX .25-28X.75 GR5 YWZC

$1.99

$

Usually ships in 4-12 days

0

48

Ariens 06308000

WSHR-LK .250X.077 HVY YWZC

$0.99

$

In Stock, only 1 left!

0

49

Ariens 06400007

WSHR-WAVE .69X.84X.011

$2.49

$

In Stock, only 1 left!

0

50

Ariens 06400009

WSHR-THRST .625 X 1.0 X .03

$2.49

$

In Stock, Qty 20+

0

51

Ariens 06500011

@NUT-LK-CTR-JAM .31-18 YWZC
(Superseded to 06500913)

$0.99

$

In Stock, Qty 9

0
