934002 - Ariens High Sierra Garden Tractor, 18hp Briggs & Stratton, Gear (SN: 000101 & Above) Electrical Parts Diagram

High Sierra Garden Tractor, 18hp Briggs & Stratton, Gear

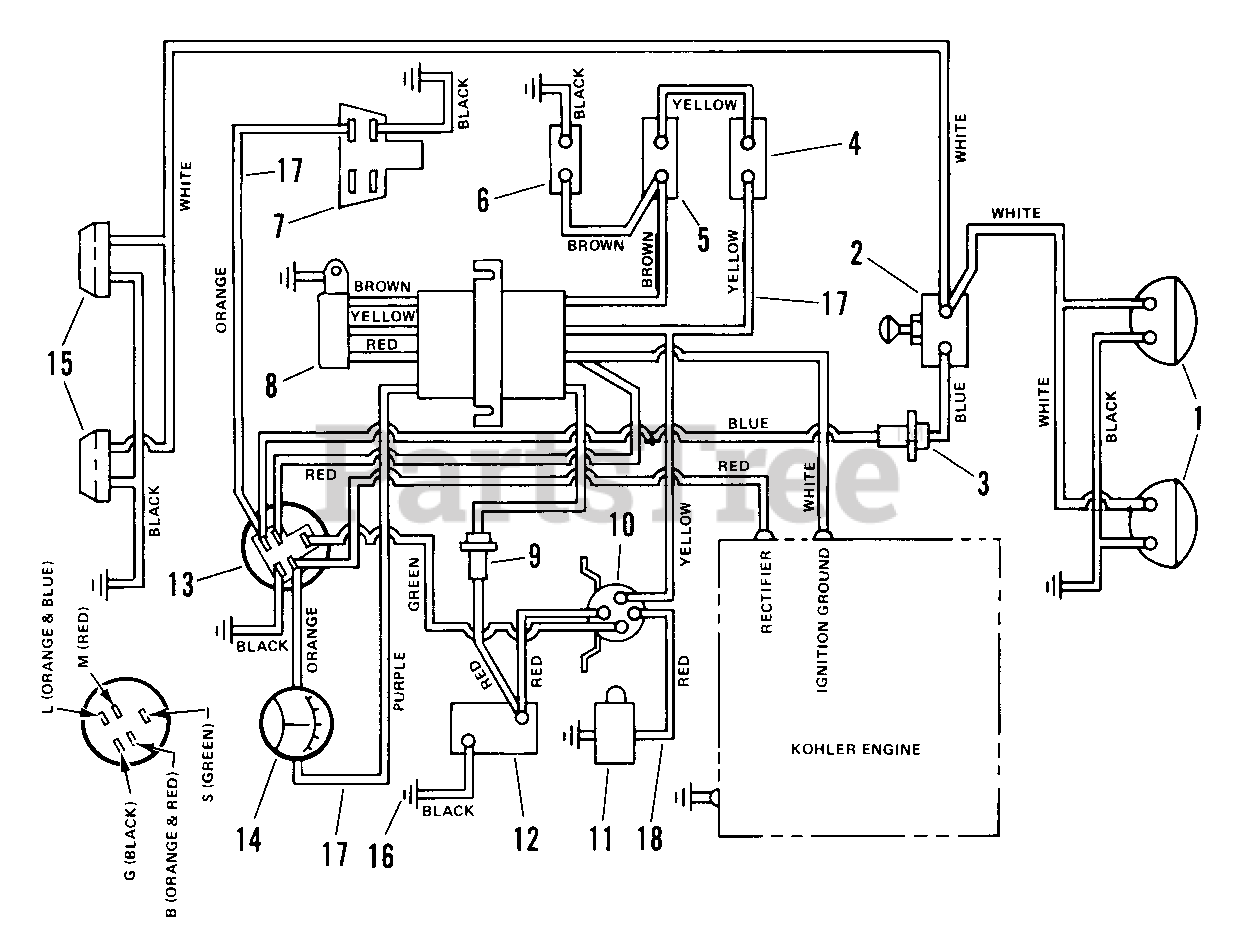

Electrical Parts Diagram

  • Title
1

Ariens 03417100

HEAD LIGHT SYSTEM
(Superseded to 03335600)

$

$

Not available

1

Ariens 03419800

GRILL & LENS ASSEMBLY
(Superseded to 03335600)

$

$

Not available

1

Ariens 03420500

HEADLIGHT BULB, 1156

$30.99

$

In Stock, only 1 left!

0

2

Ariens 03437400

LIGHT SWITCH ASSEMBLY
(Superseded to 51513800)

$34.99

$

Usually ships in 4-12 days

0

2

Ariens 03415600

LIGHT SWITCH
(Superseded to 03490700)

$21.99

$

Usually ships in 4-12 days

0

2

Ariens 07512400

PUSH/PULL CONTROL KNOB

$9.99

$

Usually ships in 4-12 days

0

$

$

Not available

4

Ariens 02707800

SWITCH INTERLOCK

$17.99

$

Usually ships in 4-12 days

0

5

Ariens 02913100

SWITCH-NEUTRAL START N.O.

$45.99

$

In Stock, only 1 left!

0

6

Ariens 03171600

SWITCH SEAT

$

$

Not available

7

ACCESSORY CONNECTOR

$

$

Not available

8

Ariens 03445300

MODULE
(Superseded to 53406000)

$

$

Not available

$5.99

$

Usually ships in 4-12 days

0

10

Ariens 03551000

SOLENOID

$30.99

$

In Stock, Qty 8

0

11

STARTER MOTOR

$

$

Not available

12

Ariens 03055700

BATTERY
(Superseded to 53123300)

$

$

Not available

13

Ariens 03437300

SWITCH ASSEMBLY

$71.99

$

Usually ships in 4-12 days

0

13

Ariens 03437600

SWITCH ASSEMBLY
(Superseded to 53507700)

$111.99

$

Usually ships in 4-12 days

0

14

Ariens 03111700

AMMETER

$

$

Not available

15

Ariens 03416300

RIGHT TAIL LIGHT

$

$

Not available

15

Ariens 03416400

LEFT TAIL LIGHT

$

$

Not available

15

#168 WEDGE BASE BULB

$

$

Not available

16

Ariens 03013600

GROUND CABLE .25X6.50X.31

$

$

Not available

17

Ariens 03415200

WIRING HARNESS

$

$

Not available

17

Ariens 03436000

WIRING HARNESS

$

$

Not available

17

Ariens 03445200

WIRING HARNESS

$

$

Not available

18

Ariens 00145900

STARTER CABLE 6.75"

$13.99

$

In Stock, only 2 left!

0
