936305 (1440 G) - Ariens Sierra 40" Yard Tractor, 14hp Briggs & Stratton, Gear (SN: 000101 - 000300) Hood, Dash & Battery Parts Diagram

Sierra 40" Yard Tractor, 14hp Briggs & Stratton, Gear

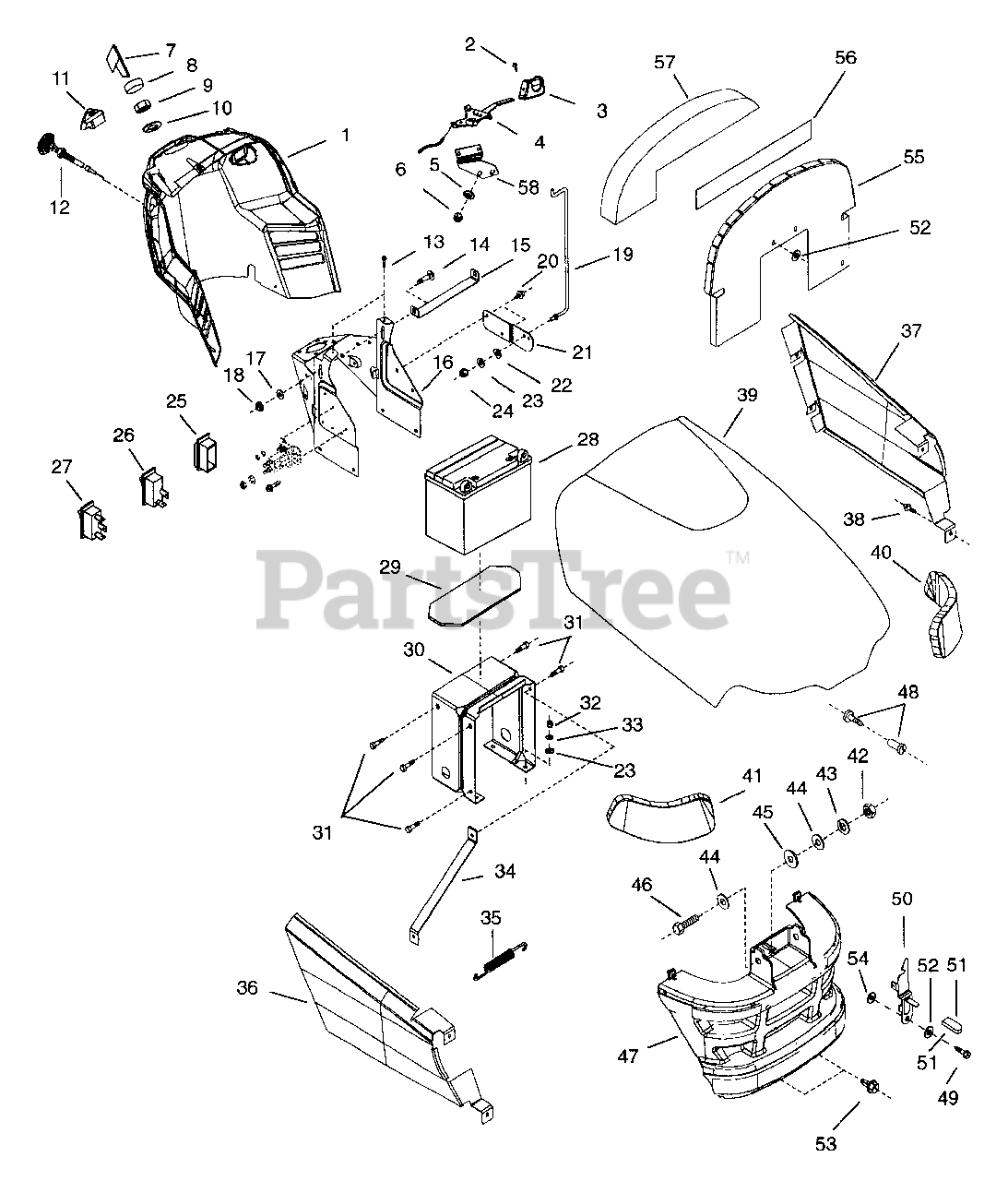

Hood, Dash & Battery Parts Diagram

  • Title
1

Ariens 03652900

DASH
(Superseded to 03679300)

$

$

Not available

2

Ariens 06004600

SCR-SET 10-24X.38 UNC-3A

$3.99

$

Usually ships in 4-12 days

0

3

Ariens 03653200

KNOB - THROTTLE
(Superseded to 03653259)

$9.49

$

Usually ships in 4-12 days

0

4

Ariens 06932000

THROTTLE CONTROL- TEC/B&S
(Superseded to 06938800)

Note: (Used Only On Model(s): 014,015,016,017,019,020,305,306,307).

$45.99

$

Usually ships in 4-12 days

0

4

Ariens 06932100

THROTTLE CONTROL- 15 KOHLER

Note: (Used Only On Model(s): 018).

$68.99

$

Usually ships in 4-12 days

0

5

Ariens 06301100

WSHR-LK 10X.047 MED PL
(Superseded to 06308100)

$1.49

$

Usually ships in 4-12 days

0

6

Ariens 06505500

NUT-HEX 10-24 PL

$

$

Not available

7

Ariens 02460700

KEY -W/CAP

$7.99

$

In Stock, Qty 20+

0

8

Ariens 07517700

CAP - IGNITION SWITCH

$3.99

$

In Stock, Qty 11

0

9

Ariens 06517400

NUT- PANEL .562-24 GRECO

$7.99

$

In Stock, only 2 left!

0

10

Ariens 06302900

WSHR-LK-INT .563X.040 PL
(Superseded to 06310900)

$2.49

$

In Stock, only 4 left!

0

11

Ariens 53603800

PTO KNOB/ SWITCH ASSY
(Superseded to 00355900)

$79.99

$

In Stock, only 1 left!

0

12

Ariens 06918300

CHOKE CABLE

Note: (Used Only On Model(s): 307).

$

$

Not available

13

Ariens 07402600

SCR-TAP 10-24X.375 CRPH 1A
(Superseded to 07406900)

$2.49

$

Usually ships in 4-12 days

0

14

Ariens 06203300

BLT-RDHDSQNK .312-18X.62SHTPL
(Superseded to 06212200)

$1.99

$

In Stock, Qty 20+

0

15

Ariens 03651400

HOLDDOWN - BATTERY

$34.99

$

Usually ships in 4-12 days

0

16

Ariens 03357600

SUPPORT - DASH - TOP

$

$

Not available

17

Ariens 06405700

WSHR-FL-STL .323X.625X.062 PL
(Superseded to 06436700)

$1.49

$

In Stock, only 2 left!

0

18

Ariens 06504200

NUT-LK .312-18 GR A PL
(Superseded to 06529800)

$1.49

$

In Stock, Qty 20+

0

19

Ariens 03656600

ROD - HOOD PROP

$

$

Not available

20

Ariens 07401500

SCR-TAP .250-20X.37 HWH PL TR
(Superseded to 07411600)

$0.99

$

In Stock, Qty 6

0

21

Ariens 03656700

MOUNT - PROP ROD

$

$

Not available

22

Ariens 01320200

WAVE WASHER .390X.655X.110

$3.49

$

In Stock, Qty 7

0

23

Ariens 06400700

WSHR-FL-STL.312X.734X.065PL
(Superseded to 06435800)

$0.99

$

In Stock, Qty 10

0

24

Ariens 06504000

NUT-LK-CTR .250-20 PL
(Superseded to 06529700)

$0.99

$

In Stock, Qty 20+

0

25

Ariens 03657000

COVER - SWITCH
(Superseded to 00539300)

Note: (Used Only On Model(s): 014,015,305).

$9.99

$

Usually ships in 4-12 days

0

26

Ariens 03656800

SWITCH - LIGHT

$39.99

$

Usually ships in 4-12 days

0

27

Ariens 03656900

SWITCH - CRUISE

Note: (Used Only On Model(s): 016,017,018,019,020,306,307).

$22.99

$

Usually ships in 4-12 days

0

28

Ariens 03634400

BATTERY W/TUBE
(Superseded to 03621100)

$

$

Not available

29

Ariens 02530700

RUBBER PAD

$6.49

$

Usually ships in 4-12 days

0

30

Ariens 03651200

SUPPORT DASH BASE

$

$

Not available

31

Ariens 07401400

SCR-TAP .312-18X.50 HWH PL TR
(Superseded to 07411500)

$1.49

$

In Stock, Qty 20+

0

32

Ariens 06501500

NUT-HEX .312-18
(Superseded to 06529200)

$0.99

$

In Stock, Qty 16

0

33

Ariens 06300300

WSHR-LK .312X.097 PL HVY
(Superseded to 06307400)

$0.99

$

In Stock, only 4 left!

0

34

$

$

Not available

35

Ariens 08314900

SG-TENS .035X.45X2.75 WLD 3.5

$11.99

$

In Stock, only 1 left!

0

36

Ariens 03655100

SIDE PANEL- RH
(Superseded to 03673351)

$56.99

$

Usually ships in 4-12 days

0

37

Ariens 03655200

SIDE PANEL- LH
(Superseded to 03673451)

$62.99

$

Usually ships in 4-12 days

0

38

Ariens 07412500

SCR-TAP 12-16X.500 HI-LOTPHBL

$

$

Not available

39

$

$

Not available

40

Ariens 03647300

HEADLIGHT- LH

$

$

Not available

41

Ariens 03647200

HEADLIGHT- RH

$

$

Not available

42

Ariens 06501800

NUT-HEX .375-16
(Superseded to 06529400)

$0.99

$

In Stock, only 2 left!

0

43

Ariens 06302100

WSHR-LK .375X.094 MED PL
(Superseded to 06308800)

$0.99

$

In Stock, Qty 20+

0

44

Ariens 06404300

WSHR-FL-STL.406X.812X.065PL
(Superseded to 06436200)

$0.99

$

In Stock, Qty 20+

0

45

Ariens 06435500

WSHR-FL-NYL .390X1.000X.062

$2.49

$

Usually ships in 4-12 days

0

46

Ariens 05914500

BLT-HEX .38-16X1.00 PL GR5
(Superseded to 05948700)

$1.49

$

In Stock, Qty 20+

0

47

Ariens 03649700

GRILLE
(Superseded to 03679200)

$

$

Not available

48

Ariens 07030400

POST & SCREW-RAPIDASSY 1.000

$

$

Not available

49

Ariens 07413300

SCR-TAP 12-24X.50 HWH TR BLACK
(Superseded to 07411900)

$2.49

$

In Stock, Qty 12

0

50

Ariens 03655000

HOOD LATCH

$

$

Not available

51

Ariens 07526700

GRIP .062 X .375 X 1.000 RE

$

$

Not available

52

Ariens 06440600

WSHR-FL-STL .281X1.250X.048 BL
(Superseded to 06403700)

$1.49

$

Usually ships in 4-12 days

0

53

Ariens 07413400

SCR-TAP .312-18X.50 HWH TR BL

$

$

Not available

54

Ariens 06412300

WSHR-FL-STL.344X.688X.065PL
(Superseded to 06437200)

$0.99

$

In Stock, Qty 16

0

55

Ariens 03657900

BAFFLE- STEEL

Note: (Used Only On Model(s): 014,016).

$

$

Not available

56

Ariens 03621200

RUBBER SEAL 15IN

Note: (Used Only On Model(s): 014,016).

$

$

Not available

57

Ariens 03657700

BAFFLE- HOOD

Note: (Used Only On Model(s): 018,020).

$

$

Not available

58

Ariens 03358200

BRACE-THROTTLE CONTROL

$

$

Not available
