985311 - Gravely Walk-Behind 2-Wheel Tractor, 13.5hp Robin Subaru, Electric Start (SN: 000101 & Above) Transmission Parts Diagram

Walk-Behind 2-Wheel Tractor, 13.5hp Robin Subaru, Electric Start

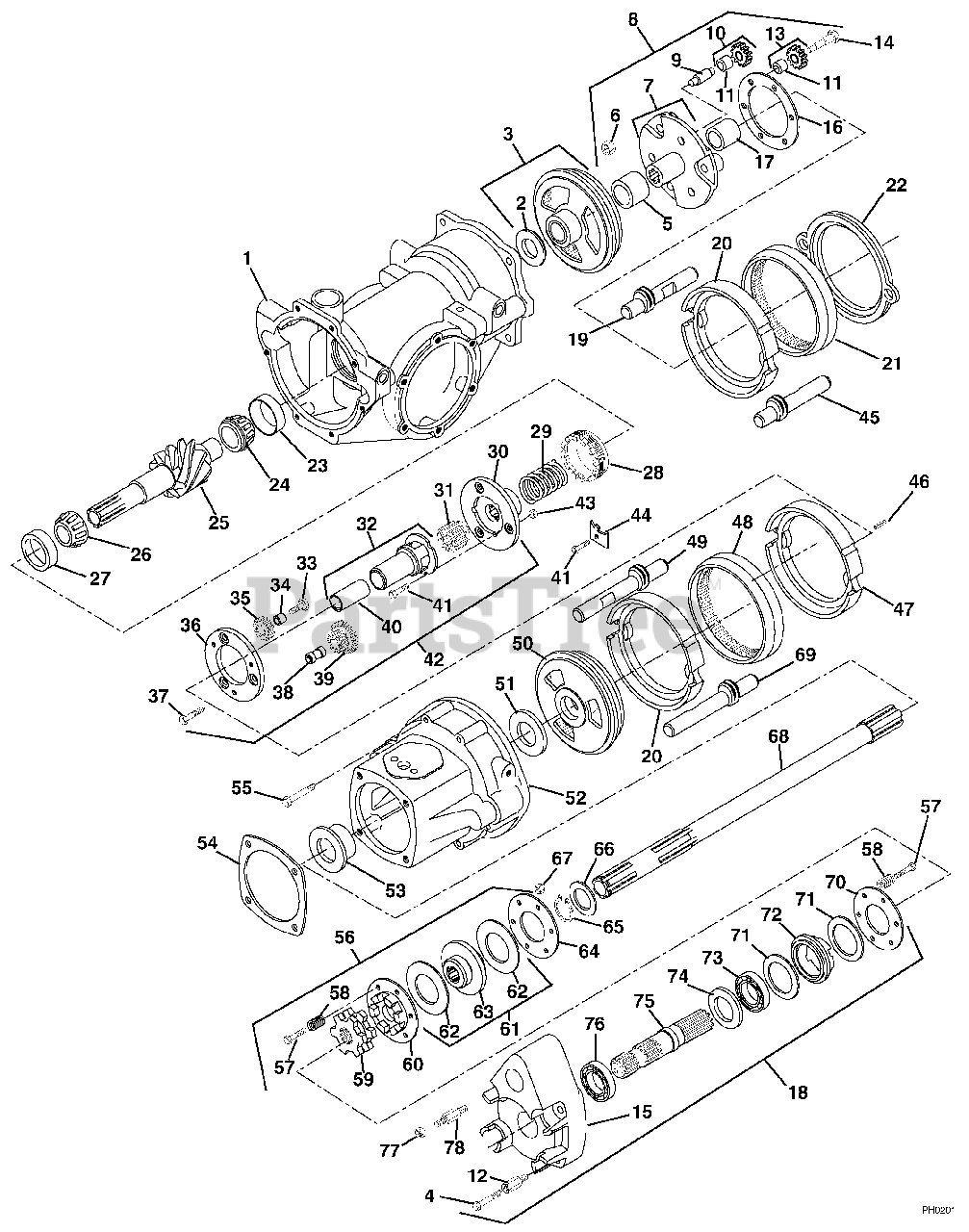

Transmission Parts Diagram

  • Title
1

Gravely 010628

Transmission Housing
(Superseded to 08581600)

$

$

Not available

2

Gravely 012645

Plate-Rear Thrust
(Superseded to 08590300)

$144.99

$

Usually ships in 4-12 days

0

3

Gravely 011168

Assembly-Ring Gear & Bushing
(Superseded to 08582400)

Note: (Includes Item 2)

$581.99

$

Usually ships in 4-12 days

0

4

Gravely 05947100

Bolt-Hex .50-13 x 1 Grade 5
(Superseded to 05901715)

$2.49

$

In Stock, Qty 7

0

5

Gravely 011169

Bushing-Sleeve 1.125 x 1.502 x 1.312
(Superseded to 05519200)

$15.99

$

Usually ships in 4-12 days

0

6

Gravely 07051500

Nut-Locking .312-18 x .265

$11.99

$

Usually ships in 4-12 days

0

7

Gravely 011171

Assembly-Planet Gear Carrier
(Superseded to 08582600)

$298.99

$

Usually ships in 4-12 days

0

8

Gravely 014615

Assembly-Hi-Lo Planetary
(Superseded to 68500400)

$1221.99

$

Usually ships in 4-12 days

0

9

Gravely 011174

Pin-Hi-Lo Orbit Gear
(Superseded to 08582900)

$54.99

$

Usually ships in 4-12 days

0

10

Gravely 011175

Assembly-Internal Orbit Gear
(Superseded to 08583000)

Note: (Includes Item 11)

$86.99

$

Usually ships in 4-12 days

0

11

Gravely 011177

Bushing-Sleeve .500 x .627 x .465
(Superseded to 05519400)

$13.99

$

Usually ships in 4-12 days

0

12

Gravely 022479

Stud-Quick Hitch
(Superseded to 08523300)

$29.99

$

Usually ships in 4-12 days

0

13

Gravely 011179

Assembly-External Orbit Gear
(Superseded to 08583400)

Note: (Includes Item 11)

$113.99

$

Usually ships in 4-12 days

0

14

Gravely 011181

Bolt-Orbit Gear
(Superseded to 08583600)

$42.99

$

Usually ships in 4-12 days

0

15

Gravely 042645

Casting-Quick Hitch
(Superseded to 08550400)

$205.99

$

Usually ships in 4-12 days

0

16

Gravely 011178

Spacer-Pin
(Superseded to 08583300)

$42.99

$

Usually ships in 4-12 days

0

17

Gravely 011172

Bushing-Sleeve .737 x .877 x .683
(Superseded to 05520300)

$28.99

$

Usually ships in 4-12 days

0

18

Gravely 044279

Quick Hitch Assembly
(Superseded to 21267700)

$

$

Not available

19

Gravely 043278

Rod-Rear Right Hand Clutch Slide
(Superseded to 08550900)

$98.99

$

Usually ships in 4-12 days

0

20

Gravely 012644

Assembly-Clutch Cup
(Superseded to 08590200)

$

$

Not available

21

Gravely 011182

Gear-Rear Ring
(Superseded to 08583700)

$257.99

$

Usually ships in 4-12 days

0

22

Gravely 011183

Spacer-Rear
(Superseded to 08583800)

$159.99

$

In Stock, only 1 left!

0

23

Gravely 010390

Bearing-Cup 2.328 x .465
(Superseded to 05404600)

$13.99

$

In Stock, Qty 15

0

24

Gravely 010389

Bearing-Cone 1.25 x .66
(Superseded to 05404700)

$19.99

$

In Stock, Qty 14

0

25

Gravely 021243

Weldment-8-Lead Worm (114, 115, 117, 119, 307, 309, 312)
(Superseded to 08514600)

Note: (114, 115, 117, 119, 307, 309, 312)

$622.99

$

In Stock, only 1 left!

0

25

Gravely 021241

Weldment-4-Lead Worm (311, 313)
(Superseded to 08514400)

Note: (311, 313)

$148.99

$

Usually ships in 4-12 days

0

26

Gravely 012332

Bearing-Cone 1.250 x 2.875
(Superseded to 05428400)

$

$

Not available

27

Gravely 012333

Bearing-Cup 2.875 x .688
(Superseded to 05428500)

$

$

Not available

28

Gravely 012635

Nut-Bearing 3.00 - 16
(Superseded to 07016500)

$

$

Not available

29

Gravely 012663

Spring-Compression .188 x 1.66 x 2.0
(Superseded to 08327400)

$20.99

$

Usually ships in 4-12 days

0

30

Gravely 012633

Plate-Front Pin
(Superseded to 08589600)

$

$

Not available

31

Gravely 012637

Gear-Sun Pinion Spur
(Superseded to 08589900)

$

$

Not available

32

Gravely 014925

Assembly-Quill and Bushing

Note: (Includes Item 40)

$

$

Not available

33

Gravely 012658

Bolt .38-24 x .860
(Superseded to 07016200)

$

$

Not available

34

Gravely 012657

Spacer .375 x .686 x .516
(Superseded to 08536300)

$16.99

$

Usually ships in 4-12 days

0

35

Gravely 012656

Gear-Reverse Idler Spur
(Superseded to 08590700)

$

$

Not available

36

Gravely 012655

Spacer-Front Pin
(Superseded to 08590600)

$68.99

$

Usually ships in 4-12 days

0

37

Gravely 012643

Bolt-Spacer .38-16 x 1.81
(Superseded to 07013700)

$

$

Not available

38

Gravely 012640

Pin-Forward Reverse Orbit Gear Steel
(Superseded to 08590100)

$14.99

$

Usually ships in 4-12 days

0

39

Gravely 012639

Gear-Orbit Spur
(Superseded to 08590000)

$

$

Not available

40

Gravely 012662

Bushing-Sleeve .875 x 1.002 x 2.015
(Superseded to 05523300)

$35.99

$

Usually ships in 4-12 days

0

41

Gravely 106319

Bolt-Hex .25-20 x .63
(Superseded to 05944200)

$3.49

$

Usually ships in 4-12 days

0

42

Gravely 014922

Assembly-Forward Reverse Planetary
(Superseded to 58500100)

Note: (Includes Items 30-41)

$

$

Not available

43

Gravely 06533200

Nut-Hex .250-20 Grade 2
(Superseded to 06500916)

$0.99

$

In Stock, Qty 7

0

44

Gravely 012648

Nut-Adjusting
(Superseded to 08590400)

$

$

Not available

45

Gravely 043277

Rod-Rear Left Hand Clutch Slide
(Superseded to 08550800)

$

$

Not available

46

Gravely 013456

Pin-Roll .368 x .500
(Superseded to 05807500)

$

$

Not available

47

Gravely 012636

Cup-Gear
(Superseded to 08589800)

$168.99

$

Usually ships in 4-12 days

0

48

Gravely 012632

Internal Spur
(Superseded to 08589500)

$284.99

$

Usually ships in 4-12 days

0

49

Gravely 043275

Rod-Left Hand Clutch Slide
(Superseded to 08550600)

$193.99

$

Usually ships in 4-12 days

0

50

Gravely 012654

Cone-Reverse Gear
(Superseded to 08590500)

$581.99

$

Usually ships in 4-12 days

0

51

Gravely 037820

Disk-Friction
(Superseded to 08539600)

$

$

Not available

52

Gravely 044957

Assembly-Advance Casting
(Superseded to 08559700)

$646.99

$

Usually ships in 4-12 days

0

53

Gravely 044947

Bushing-Flange 1.375 x 1.628 x .957 x 2.125
(Superseded to 05527100)

$23.99

$

Usually ships in 4-12 days

0

54

Gravely 005056

Gasket-Attachment
(Superseded to 08584900)

$3.99

$

In Stock, Qty 19

0

55

Gravely 05967900

Bolt-Hex .31-18 x 3.25 Grade 8

$

$

Not available

56

Gravely 044278

Assembly-Clutch
(Superseded to 21267600)

Note: (Includes Items 57, 58, 60, 62, 63, 64 & 67)

$568.99

$

Usually ships in 4-12 days

0

57

Gravely 05968000

Bolt-Hex .31-24 x 1.75
(Superseded to 05902007)

$2.99

$

In Stock, Qty 11

0

58

Gravely 012871

Spring-Compression .156 x .343 x .75
(Superseded to 08354000)

$9.49

$

Usually ships in 4-12 days

0

59

Gravely 045422

Dog
(Superseded to 08560200)

$103.99

$

Usually ships in 4-12 days

0

60

Gravely 012867

Plate-Dog
(Superseded to 08592400)

$245.99

$

Usually ships in 4-12 days

0

61

Gravely 58501300

Assembly-PTO Clutch Friction Plate

Note: (Includes Items 62 & 64. Does not include Item 63)

$85.99

$

In Stock, only 1 left!

0

62

Gravely 08568500

Washer-Friction

$27.99

$

Usually ships in 4-12 days

0

63

Gravely 044946

Plate-Drive
(Superseded to 08559500)

$129.99

$

Usually ships in 4-12 days

0

64

Gravely 012868

Plate-Back
(Superseded to 08592500)

$42.99

$

Usually ships in 4-12 days

0

65

Gravely 05702600

Ring-Retaining-External .875 x .042

$2.49

$

Usually ships in 4-12 days

0

66

Gravely 021541

Washer-Thrust .877 x 1.427 x .032
(Superseded to 06426100)

$7.99

$

In Stock, only 3 left!

0

67

Gravely 06536700

Nut-Jam .312-24
(Superseded to 06500923)

$2.49

$

In Stock, Qty 8

0

68

Gravely 044645

Shaft-Pinion
(Superseded to 08558200)

$258.99

$

Usually ships in 4-12 days

0

69

Gravely 043276

Rod-Right Hand Clutch Slide
(Superseded to 08550700)

$52.99

$

Usually ships in 4-12 days

0

70

Gravely 043876

Plate-Back
(Superseded to 08553200)

$39.99

$

Usually ships in 4-12 days

0

71

Gravely 043877

Disc-Brake
(Superseded to 08553300)

$58.99

$

In Stock, only 2 left!

0

72

Gravely 043879

Brake-Dog Plate
(Superseded to 08553400)

$124.99

$

Usually ships in 4-12 days

0

73

Gravely 021929

Bearing-Ball .984 x 2.047 x .591
(Superseded to 05422200)

$15.99

$

In Stock, only 1 left!

0

74

Gravely 043882

Seal 1.102 x 2.047 x .315
(Superseded to 05617100)

$11.99

$

In Stock, only 2 left!

0

75

Gravely 043875

Shaft-Quick Hitch
(Superseded to 08553100)

$517.99

$

Usually ships in 4-12 days

0

76

Gravely 019072

Bearing-Ball .984 x 2.04 x .59
(Superseded to 05421500)

$13.99

$

In Stock, Qty 6

0

77

Gravely 06537300

Nut .50-13
(Superseded to 06500814)

$3.99

$

In Stock, only 4 left!

0

78

Gravely 024824

Stud-Quick Hitch
(Superseded to 08531300)

$

$

Not available
