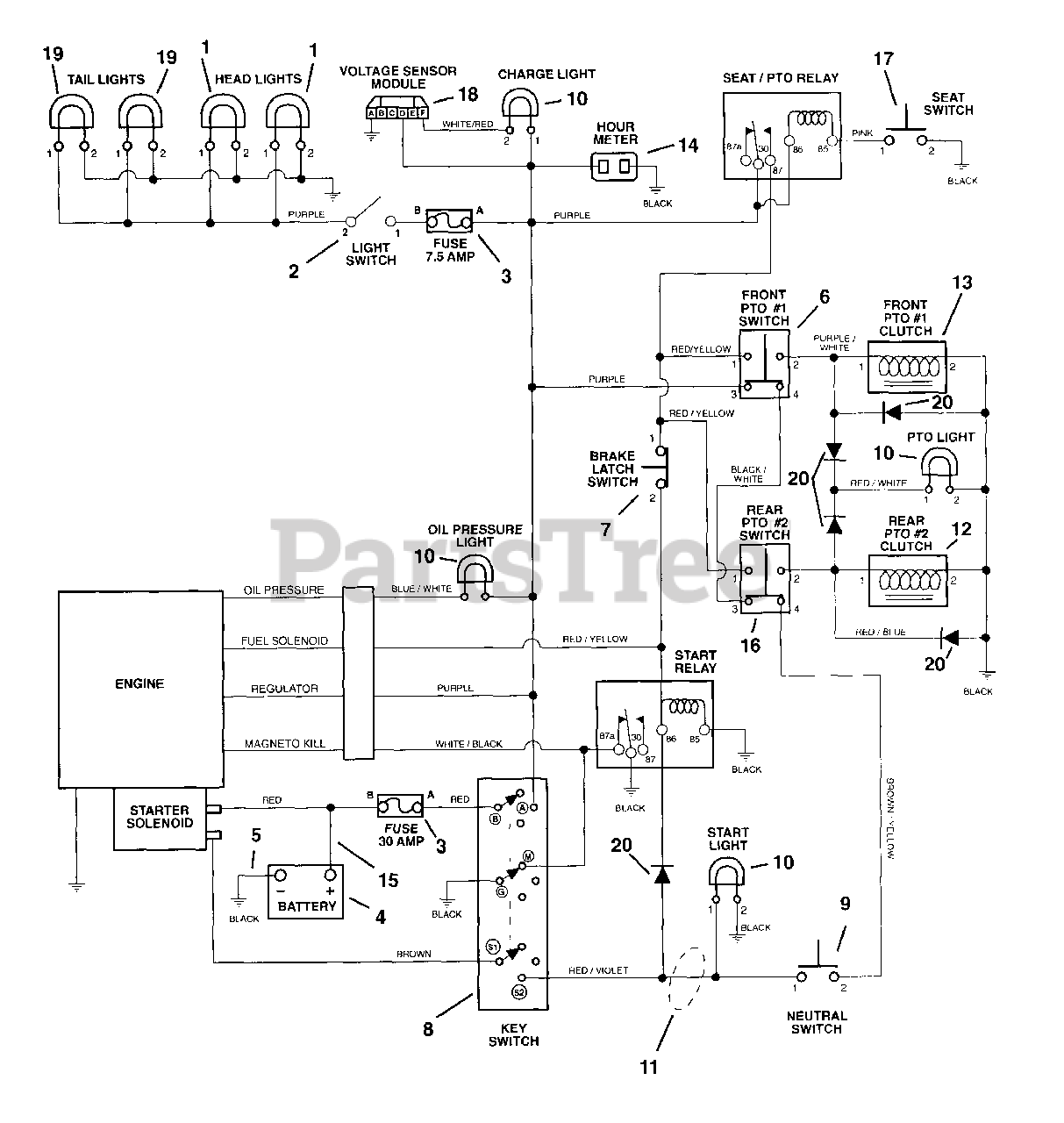

987104 (GT 600) - Gravely 60" Garden Tractor, 22hp Kohler (SN: 000101 & Above) Wiring Diagram Parts Diagram

60" Garden Tractor, 22hp Kohler

Wiring Diagram Parts Diagram

  • Title
1

Gravely 03647200

Headlights-Right Hand

$

$

Not available

1

Gravely 03647300

Headlights-Left Hand

$

$

Not available

2

Gravely 03656800

Switch-Light

$39.99

$

Usually ships in 4-12 days

0

3

7.5 AMP Fuse

7.5 AMP Fuse

$

$

Not available

3

30 AMP Fuse

30 AMP Fuse

$

$

Not available

4

Gravely 03055700

Battery
(Superseded to 53123300)

$

$

Not available

5

Gravely 050383

Cable-Negative Battery
(Superseded to 08840400)

$17.99

$

Usually ships in 4-12 days

0

6

Gravely 53603800

PTO Knob/Switch Assembly
(Superseded to 00355900)

$79.99

$

In Stock, only 1 left!

0

7

Gravely 03095700

Switch N.C.

$10.99

$

Usually ships in 4-12 days

0

8

Gravely 03602300

Key Switch

$25.99

$

In Stock, Qty 8

0

9

Gravely 03657100

Switch-Single Pole N.O.

$9.49

$

In Stock, Qty 9

0

10

#194 Bulb

#194 Bulb

$

$

Not available

11

Gravely 03096700

Wire Harness

$

$

Not available

12

Gravely 039446

Electric Clutch
(Superseded to 03199000)

$

$

Not available

13

Gravely 03090800

Clutch-Electric-Warner

$349.99

$

Usually ships in 4-12 days

0

14

Gravely 038256

Hour Meter
(Superseded to 09497400)

$22.99

$

In Stock, only 3 left!

0

15

Gravely 049101

Cable-Battery to Solenoid
(Superseded to 08987000)

$51.99

$

In Stock, only 1 left!

0

16

Gravely 039496

Clutch Switch
(Superseded to 00355900)

$79.99

$

In Stock, only 1 left!

0

17

Gravely 03654200

Switch-Seat

$12.99

$

In Stock, only 1 left!

0

18

Gravely 03653300

Module-Voltage Sensor

$62.99

$

Usually ships in 4-12 days

0

19

Gravely 039488

Tail Light Assembly
(Superseded to 53128400)

$119.99

$

Usually ships in 4-12 days

0

20

Gravely 03081700

Molded Diode Plug-Clear Lamp

$26.99

$

In Stock, only 1 left!

0
