987107 (GT 548 H) - Gravely 48" Garden Tractor, 22hp Briggs & Stratton (SN: 000101 & Above) Clutch And Brake Parts Diagram

48" Garden Tractor, 22hp Briggs & Stratton

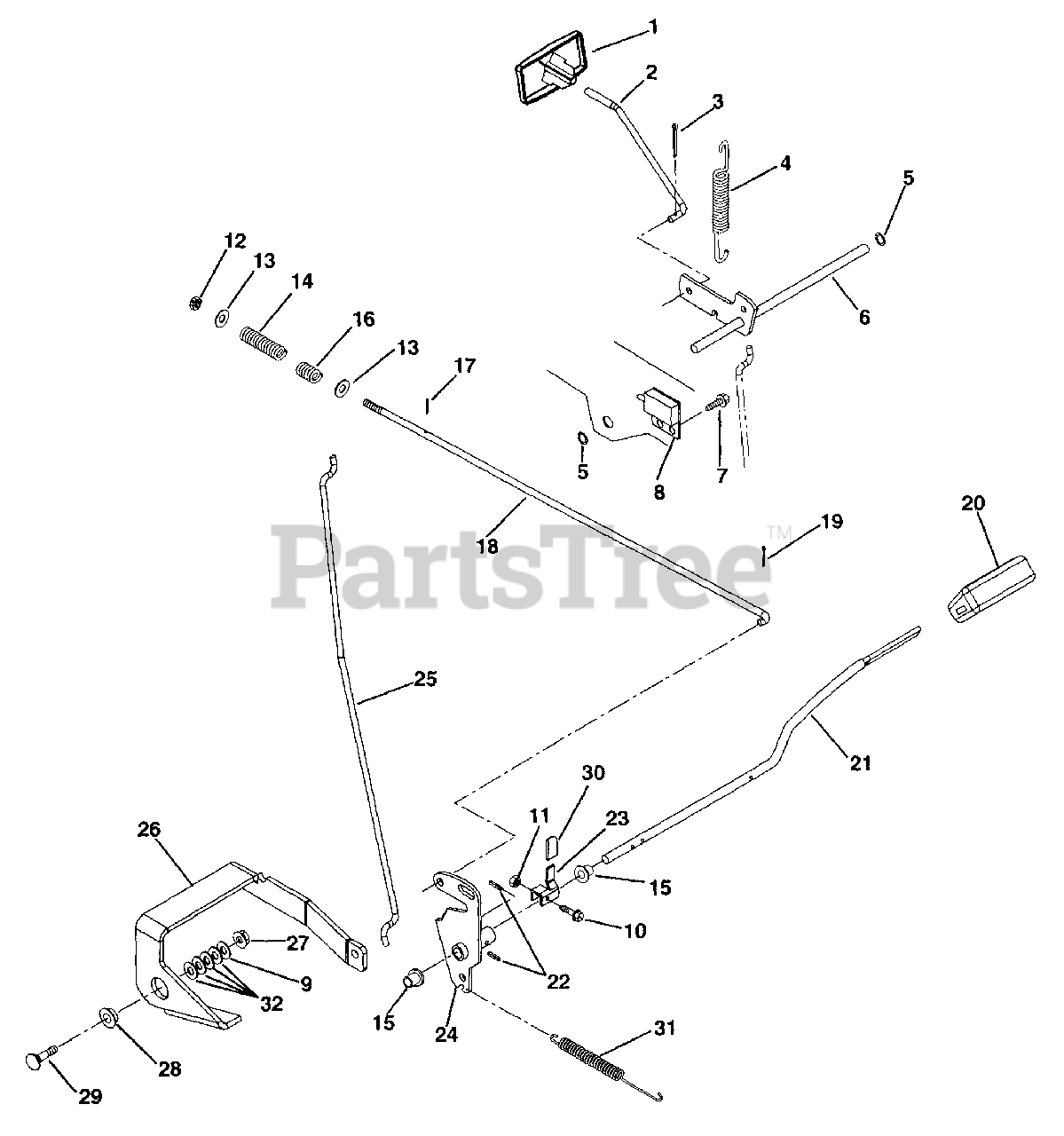

Clutch And Brake Parts Diagram

  • Title
1

Gravely 03652453

Knob-Park Brake

$

$

Not available

$28.99

$

Usually ships in 4-12 days

0

3

Gravely 06700300

Pin-Cotter .06 x .50
(Superseded to 06712400)

$3.99

$

Usually ships in 4-12 days

0

4

Gravely 08325200

Spring-Tension .051 x .60 x 2.25

$5.99

$

Usually ships in 4-12 days

0

5

Gravely 05717600

Ring-Retaining-External .250 x .010

$0.99

$

In Stock, Qty 18

0

6

Gravely 03357351

Bellcrank-Parking Brake

$

$

Not available

7

Gravely 07413300

Screw-Tapping 12-24 x .50 Hex Washer Head
(Superseded to 07411900)

$2.49

$

In Stock, Qty 12

0

8

Gravely 046219

Switch-Single Pole N.O.
(Superseded to 08828100)

$20.99

$

In Stock, only 1 left!

0

9

Gravely 06435700

Washer-Flat Steel .38 x .875 x .083
(Superseded to 06401023)

$1.49

$

In Stock, Qty 20+

0

10

Gravely 06118500

Screw 10-24 x 1.00
(Superseded to 05901838)

$1.99

$

Usually ships in 4-12 days

0

11

Gravely 06536000

Nut-Nylon Lock 10-24
(Superseded to 06500915)

$0.99

$

In Stock, only 4 left!

0

12

Gravely 06529600

Nut-Locking-Center .38-16
(Superseded to 06500825)

$1.49

$

In Stock, Qty 20+

0

13

Gravely 06436200

Washer-Flat-Steel .406 x .812 x .065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

14

Gravely 08328100

Spring-Compression 2.00 x .437

$

$

Not available

15

Gravely 034738

Bushing-Flange .515 x .75 x .745 x 1.00
(Superseded to 05521100)

$3.99

$

In Stock, Qty 9

0

16

Gravely 039610

Spring-Compression .62 x .68 x 1.75
(Superseded to 08313000)

$14.99

$

Usually ships in 4-12 days

0

17

Gravely 05803400

Pin-Roll .125 x .75

$0.99

$

In Stock, Qty 10

0

18

Gravely 03362700

Rod-Brake

$5.99

$

Usually ships in 4-12 days

0

19

Gravely 06706900

Pin-Cotter .09 x .75

$0.99

$

In Stock, Qty 5

0

20

Gravely 07523600

Cover-Pedal-Brake

$34.99

$

Usually ships in 4-12 days

0

21

Gravely 03651000

Pedal-Brake

$

$

Not available

22

Gravely 05804500

Pin-Groove .188 x 1.25

$9.49

$

In Stock, Qty 9

0

23

Gravely 03650500

Lever-Brake Switch

$

$

Not available

24

Gravely 03667800

Arm & Hub-Brake

$

$

Not available

25

Gravely 03357200

Rod-Parking Brake

$

$

Not available

26

Gravely 03357100

Lever-Parking Brake

$18.99

$

Usually ships in 4-12 days

0

27

Gravely 06530400

Nut-Locking-Flange .312-18
(Superseded to 06500815)

$1.49

$

In Stock, Qty 7

0

28

Gravely 01305900

Shoulder Spacer

$2.49

$

In Stock, Qty 16

0

29

Gravely 06221800

Bolt-Round Head Square Neck .31-18 x 1.0
(Superseded to 06200237)

$3.99

$

In Stock, only 3 left!

0

30

Gravely 07526700

Grip .062 x .375 x .750

$

$

Not available

31

Gravely 08333200

Spring-Tension .095 x .85 x 4.38

$14.99

$

In Stock, only 3 left!

0

32

Gravely 038840

Washer-Plastic .390 x .875 x .062
(Superseded to 06433600)

$0.99

$

In Stock, Qty 14

0
