988002 - Gravely Pro 100 Walk-Behind Mower, 12.5hp Kawasaki (SN: 000101 & Above) PTO CLUTCH LINKAGE Parts Diagram

Pro 100 Walk-Behind Mower, 12.5hp Kawasaki

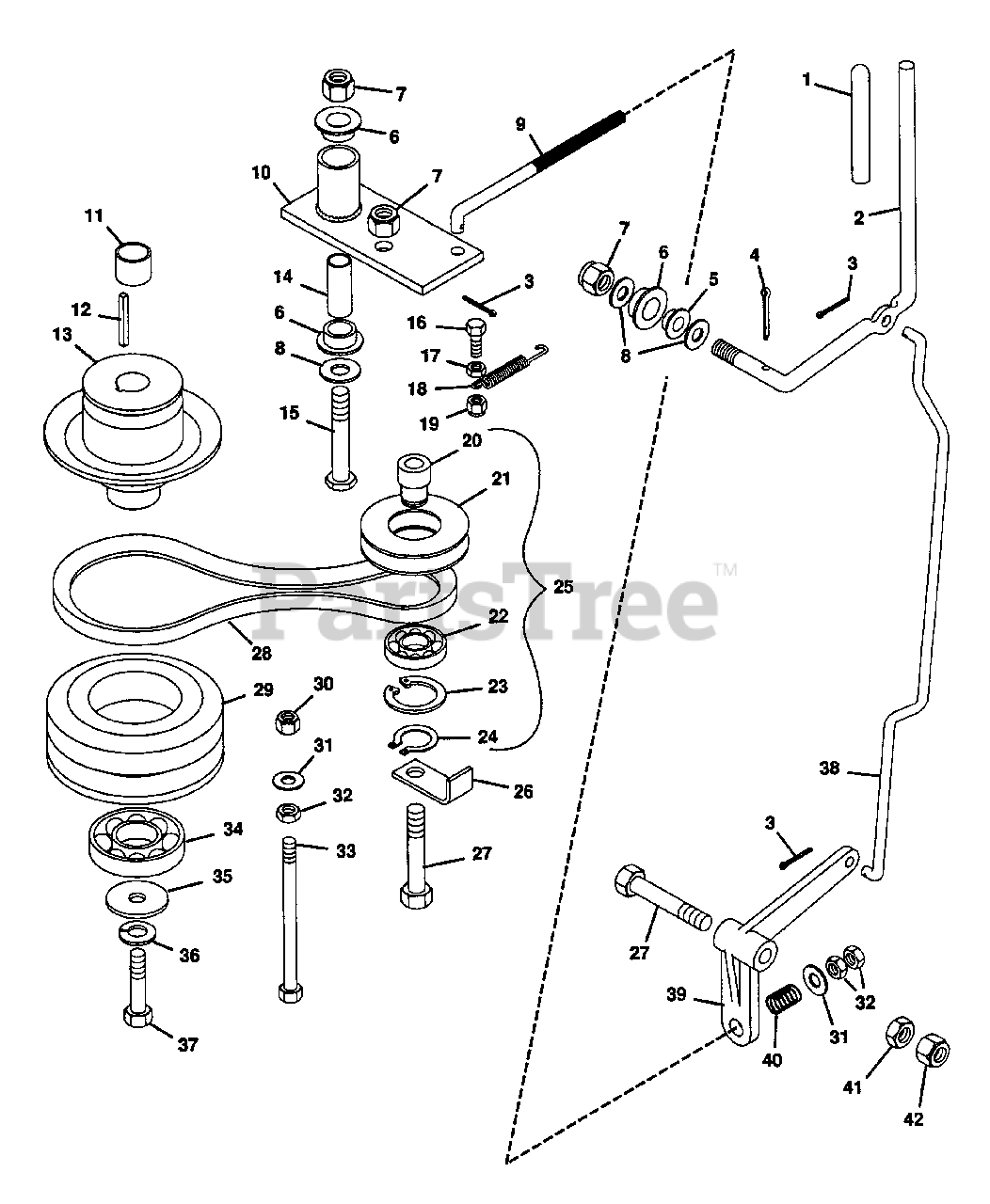

PTO CLUTCH LINKAGE Parts Diagram

  • Title
1

Gravely 043196

GRIP, PTO LEVER
(Superseded to 07528200)

$9.99

$

Usually ships in 4-12 days

0

2

Gravely 049291

LEVER, PTO ACTUATING
(Superseded to 08878400)

$

$

Not available

3

Gravely 121222

PIN, COTTER .09X.75
(Superseded to 06706900)

$0.99

$

In Stock, Qty 5

0

4

Gravely 137253

PIN, COTTER .187X1.625
(Superseded to 06705800)

$2.99

$

Usually ships in 4-12 days

0

5

Gravely 034738

BUSH., FLG. .515X1.00X.745 NY.
(Superseded to 05521100)

$3.99

$

In Stock, Qty 9

0

6

Gravely 010174

BUSH., FLG. .764X1.47X.560 NY.
(Superseded to 05518400)

$4.99

$

In Stock, Qty 20+

0

7

Gravely 435507

NUT, LOCK 1/2-13
(Superseded to 06500830)

$2.99

$

In Stock, Qty 20+

0

8

Gravely 415543

WASHER, FLAT .531X1.250X.100
(Superseded to 06441000)

$2.99

$

In Stock, Qty 16

0

9

Gravely 041334

ROD, PTO CLUTCH ACTUATING
(Superseded to 08876200)

$200.99

$

In Stock, only 1 left!

0

10

Gravely 049973

WELDMENT, PTO IDLER
(Superseded to 08838300)

$

$

Not available

11

Gravely 042540

SPACER, MANUAL START
(Superseded to 08839000)

$5.99

$

Usually ships in 4-12 days

0

12

Gravely 026267

KEY, SQUARE .250X2.375
(Superseded to 06607000)

$3.99

$

Usually ships in 4-12 days

0

13

Gravely 049970

WELDMENT, PTO CLUTCH HUB
(Superseded to 08838000)

$

$

Not available

14

Gravely 041992

BUSH., ST. .560X.745X2.04 STL.
(Superseded to 08815100)

$21.99

$

Usually ships in 4-12 days

0

15

Gravely 041333

BOLT, HEX 1/2-13X2.75 SPECIAL
(Superseded to 08813700)

$

$

Not available

16

Gravely 180079

BOLT, HEX 5/16-18X1.00
(Superseded to 05901701)

$1.49

$

In Stock, Qty 11

0

17

Gravely 120376

NUT, HEX 5/16-18
(Superseded to 06529200)

$0.99

$

In Stock, Qty 16

0

18

Gravely 034385

SPRING, PTO RETURN
(Superseded to 08331900)

$20.99

$

In Stock, only 1 left!

0

19

Gravely 419455

NUT, LOCK 5/16-18
(Superseded to 06500820)

$0.99

$

In Stock, Qty 5

0

20

Gravely 039327

BUSH., FLG. .515X.787X1.41 STL.
(Superseded to 08810700)

$51.99

$

Usually ships in 4-12 days

0

21

Gravely 038896

SHEAVE, IDLER
(Superseded to 08744300)

$129.99

$

Usually ships in 4-12 days

0

22

Gravely 038898

BEARING, BALL
(Superseded to 05425100)

$51.99

$

In Stock, only 2 left!

0

23

Gravely 018960

RING, RETAINING
(Superseded to 05713100)

$3.99

$

Usually ships in 4-12 days

0

24

Gravely 039331

RING, RETAINING
(Superseded to 00102214)

$3.49

$

In Stock, only 1 left!

0

25

Gravely 039336

ASSEMBLY, IDLER SHEAVE
(Superseded to 08810900)

$262.99

$

Usually ships in 4-12 days

0

26

Gravely 039330

GUIDE, BELT
(Superseded to 08810800)

$55.99

$

Usually ships in 4-12 days

0

27

Gravely 180185

BOLT, HEX 1/2-13X2.50
(Superseded to 05901712)

$3.99

$

In Stock, only 3 left!

0

28

Gravely 041963

V-BELT, PRO PTO
(Superseded to 07220800)

$19.99

$

Usually ships in 4-12 days

0

29

Gravely 049344

SHEAVE, MOWER CLUTCH
(Superseded to 08836300)

$

$

Not available

30

Gravely 456004

NUT, LOCK 3/8-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

31

Gravely 120394

WASHER, FLAT .406X.812X.065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

32

Gravely 120377

NUT, HEX 3/8-16
(Superseded to 06500917)

$0.99

$

In Stock, only 2 left!

0

33

Gravely 191163

BOLT, HEX 3/8-16X4.00
(Superseded to 05965400)

$3.99

$

In Stock, only 1 left!

0

34

Gravely 035330

BEARING, BALL 1.574X3.149X.708
(Superseded to 05420900)

$125.99

$

In Stock, only 1 left!

0

35

Gravely 044379

WASHER, SPECIAL
(Superseded to 06401111)

$6.99

$

In Stock, Qty 20+

0

36

Gravely 120383

WASHER, LOCK 7/16 REG.
(Superseded to 06300121)

$2.99

$

In Stock, only 2 left!

0

37

Gravely 042494

BOLT, HEX 10 MMX1.5
(Superseded to 05968300)

$3.99

$

Usually ships in 4-12 days

0

38

Gravely 049703

ROD, PTO CONTROL
(Superseded to 08836951)

$5.99

$

Usually ships in 4-12 days

0

39

Gravely 049271

LEVER, PTO CLUTCH
(Superseded to 08834400)

$

$

Not available

40

Gravely 011779

SPRING, COMP. 1X.78X338 LB/IN
(Superseded to 08327000)

$15.99

$

In Stock, Qty 5

0

41

Gravely 120378

NUT, HEX 1/2-13
(Superseded to 06500814)

$3.99

$

In Stock, only 4 left!

0

42

Gravely 414074

NUT, LOCK 1/2-13
(Superseded to 06500827)

$3.99

$

In Stock, Qty 9

0
