988035 - Gravely Pro Walk-Behind Mower Power Unit, 16hp Briggs & Stratton (SN: 000101 & Above) TRACTION CLUTCH LINKAGE Parts Diagram

Pro Walk-Behind Mower Power Unit, 16hp Briggs & Stratton

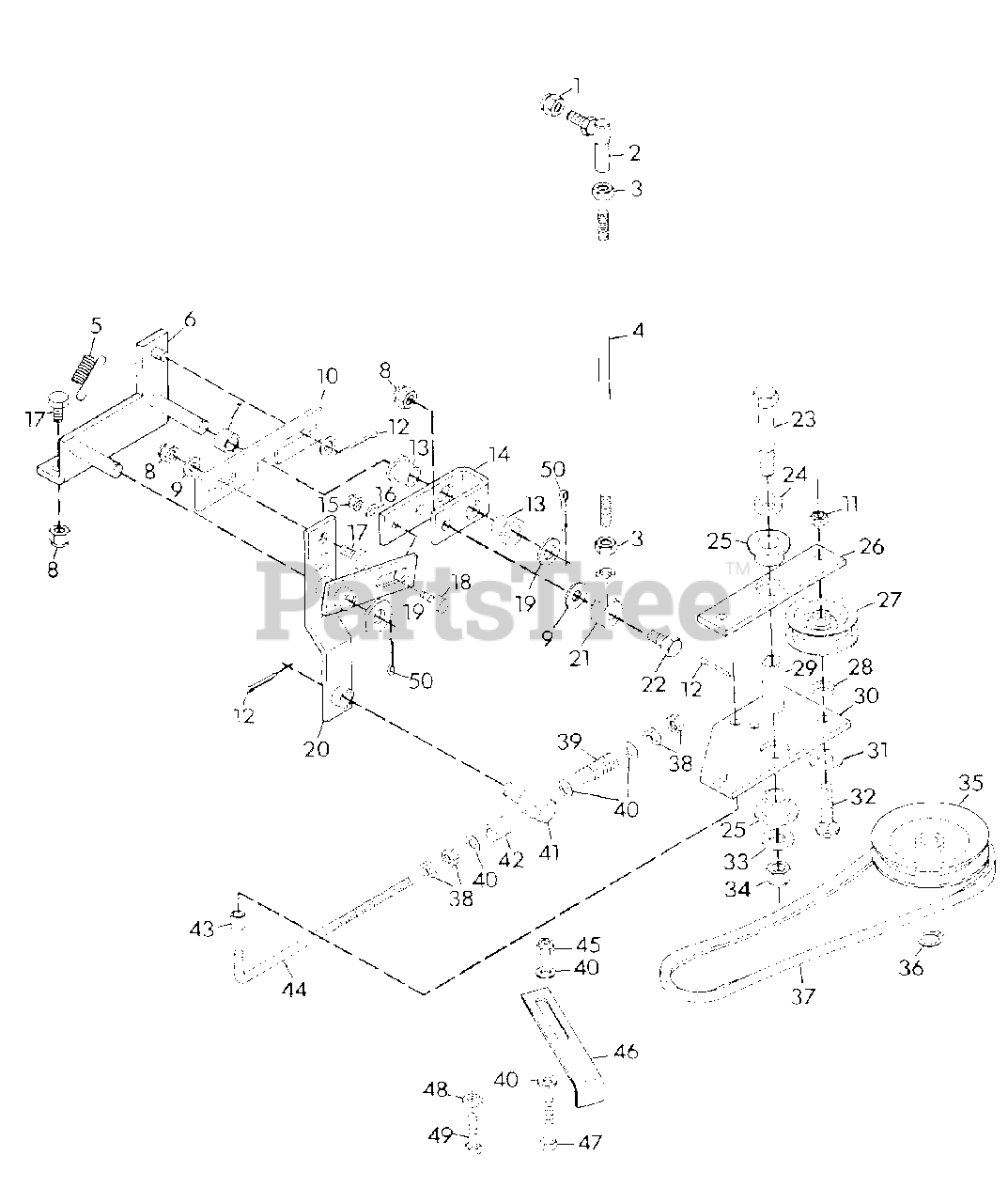

TRACTION CLUTCH LINKAGE Parts Diagram

  • Title
1

Gravely 192481

NUT, LOCK 3/8-24
(Superseded to 06538800)

$1.99

$

In Stock, only 4 left!

0

2

Gravely 021084

BALL JOINT, STEERING
(Superseded to 02917100)

$22.99

$

In Stock, Qty 19

0

3

Gravely 120369

NUT, HEX 3/8-24
(Superseded to 06522900)

$2.49

$

In Stock, only 1 left!

0

4

Gravely 041365

ROD, CLUTCH ACTUATING
(Superseded to 20692200)

$

$

Not available

5

Gravely 041329

SPRING, NEUTRAL DETENT
(Superseded to 20691900)

$

$

Not available

6

Gravely 041752

WELDMENT, FWD-REV CONTROL BRACKET
(Superseded to 20701400)

$

$

Not available

7

Gravely 041301

BUSHING
(Superseded to 08812800)

$

$

Not available

8

Gravely 456004

NUT, LOCK 3/8-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

9

Gravely 120394

WASHER, FLAT .406X.812X.065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

10

Gravely 041328

STRAP, CLUTCH
(Superseded to 21259300)

$

$

Not available

11

Gravely 413534

NUT, LOCK 3/8-16
(Superseded to 06500825)

$1.49

$

In Stock, Qty 20+

0

12

Gravely 121222

PIN, COTTER .09X.75
(Superseded to 06706900)

$0.99

$

In Stock, Qty 5

0

13

Gravely 034738

BUSHING, .513X.750X.625
(Superseded to 05521100)

$3.99

$

In Stock, Qty 9

0

14

Gravely 041758

LEVER, FWD-REV ACTIVATING
(Superseded to 08814400)

$

$

Not available

15

Gravely 454750

NUT, LOCK 1/4-28
(Superseded to 06526900)

$5.99

$

In Stock, only 3 left!

0

16

Gravely 120392

WASHER, FLAT .281X.625X.065
(Superseded to 06401001)

$0.99

$

In Stock, Qty 17

0

17

Gravely 180122

BOLT, HEX 3/8-16X1.00
(Superseded to 05901711)

$1.49

$

In Stock, Qty 20+

0

18

Gravely 041330

ROLLER, CLUTCH CAM
(Superseded to 01404200)

$

$

Not available

19

Gravely 120396

WASHER, FLAT .531X1.062X.095
(Superseded to 06401015)

$0.99

$

In Stock, Qty 20+

0

20

Gravely 041755

WELDMENT, FWD-REV CAM
(Superseded to 21261200)

$

$

Not available

21

Gravely 041366

ROD END, SPHERICAL BEARING
(Superseded to 20692300)

$

$

Not available

22

Gravely 180124

BOLT, HEX 3/8-16X1.25
(Superseded to 05901724)

$0.99

$

In Stock, Qty 12

0

23

Gravely 180190

BOLT, HEX 1/2-13X3.00
(Superseded to 05901737)

$4.99

$

In Stock, Qty 10

0

24

Gravely 041324

SPACER
(Superseded to 08841700)

$5.99

$

Usually ships in 4-12 days

0

25

Gravely 010174

BUSHING, NYLON .76X1X.6 FLANGE
(Superseded to 05518400)

$4.99

$

In Stock, Qty 20+

0

26

Gravely 039013

PLATE, IDLER
(Superseded to 21248300)

$

$

Not available

27

Gravely 027829

SHEAVE, IDLER
(Superseded to 07317200)

$34.99

$

In Stock, only 2 left!

0

28

Gravely 014672

SPACER, IDLER .406X.750X.188
(Superseded to 03488200)

$5.99

$

In Stock, Qty 12

0

29

Gravely 041992

SPACER
(Superseded to 08815100)

$21.99

$

Usually ships in 4-12 days

0

30

Gravely 039014

PLATE, IDLER
(Superseded to 21248400)

$

$

Not available

31

Gravely 103343

WASHER, FLAT .531X1.063X.095
(Superseded to 06401015)

$0.99

$

In Stock, Qty 20+

0

32

Gravely 126416

BOLT, 3/8-16X1.75 RD HD SQ NK
(Superseded to 06200417)

$3.99

$

In Stock, only 3 left!

0

33

Gravely 415543

WASHER, FLAT .531X1.250X.100
(Superseded to 06441000)

$2.99

$

In Stock, Qty 16

0

34

Gravely 435507

NUT, LOCK 1/2-13
(Superseded to 06500830)

$2.99

$

In Stock, Qty 20+

0

35

Gravely 034331

SHEAVE, TRANSMISSION
(Superseded to 07319400)

$59.99

$

Usually ships in 4-12 days

0

36

Gravely 015338

RING, RETAINING
(Superseded to 05711900)

$0.99

$

In Stock, Qty 20+

0

37

Gravely 041545

BELT, ENGINE-TRANSMISSION DRIVE
(Superseded to 07220600)

$20.99

$

Usually ships in 4-12 days

0

38

Gravely 120376

NUT, HEX 5/16-18
(Superseded to 06529200)

$0.99

$

In Stock, Qty 16

0

39

Gravely 041327

SPRING
(Superseded to 08300028)

$4.99

$

In Stock, Qty 16

0

40

Gravely 120393

WASHER, FLAT .344X.688X.065
(Superseded to 06401017)

$0.99

$

In Stock, Qty 13

0

41

Gravely 040625

PIVOT
(Superseded to 08811600)

$45.99

$

In Stock, only 3 left!

0

42

Gravely 006724

BUSHING, NYLON .375X.503X.875
(Superseded to 05518100)

$5.99

$

Usually ships in 4-12 days

0

43

Gravely 010155

BUSHING, .375X.500X.437
(Superseded to 08813800)

$3.49

$

Usually ships in 4-12 days

0

44

Gravely 041325

ROD, CLUTCH
(Superseded to 08877900)

$

$

Not available

45

Gravely 419455

NUT, LOCK 5/16-18
(Superseded to 06500820)

$0.99

$

In Stock, Qty 5

0

46

Gravely 034310

GUIDE, V-BELT
(Superseded to 08803100)

$

$

Not available

47

Gravely 180085

BOLT, HEX 5/16-18X1.75
(Superseded to 05901804)

$2.99

$

In Stock, Qty 12

0

48

UNKNOWN

UNKNOWN

$

$

Not available

49

UNKNOWN

UNKNOWN

$

$

Not available

50

Gravely 137185

PIN, COTTER .125X1.00
(Superseded to 06707100)

$0.99

$

In Stock, Qty 12

0
