989024 (PM 50) - Gravely Pro-Master Zero-Turn Mower, 16hp, 4 Speed (SN: 000101 & Above) MAIN FRAME Parts Diagram

Pro-Master Zero-Turn Mower, 16hp, 4 Speed

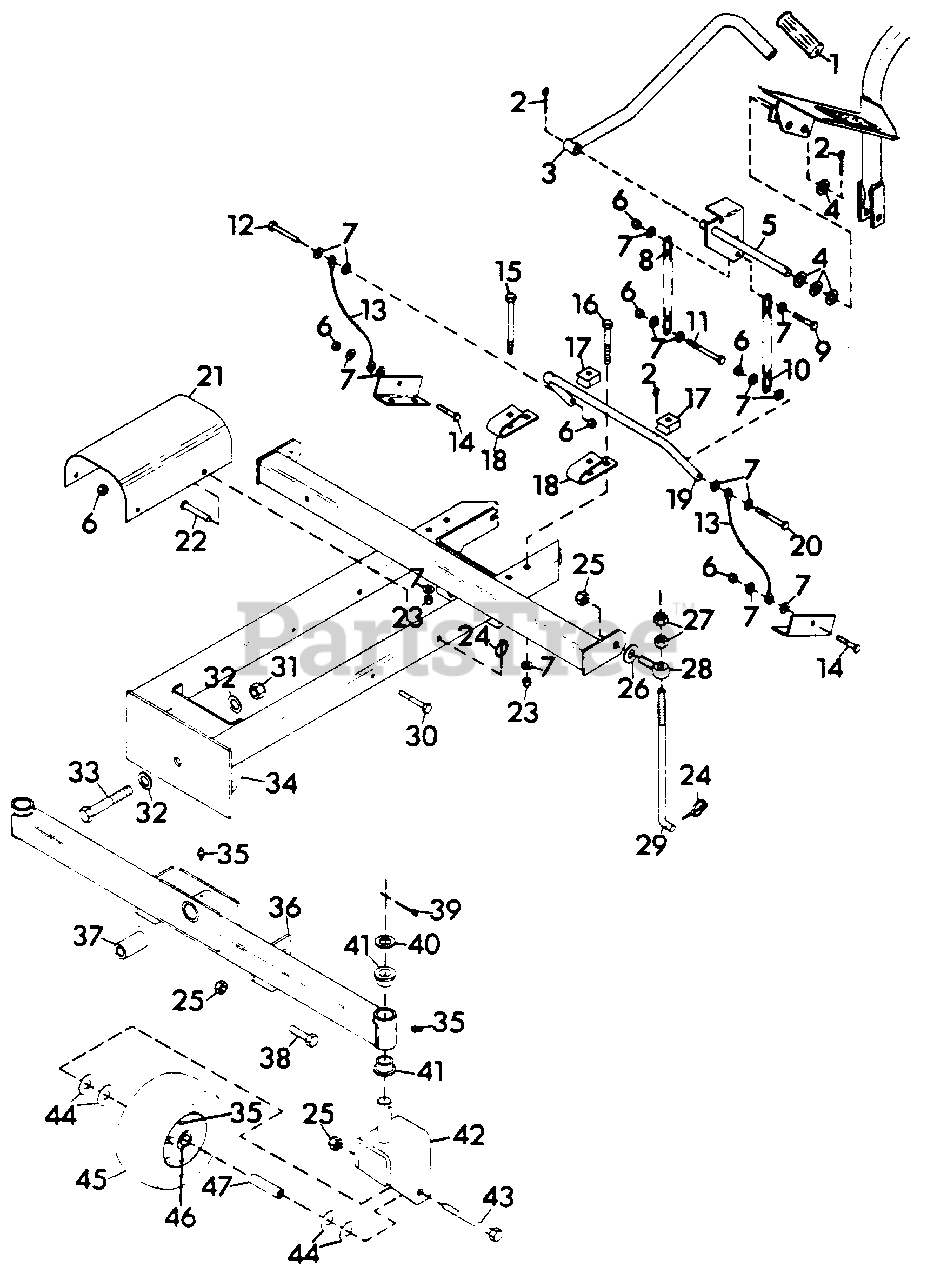

MAIN FRAME Parts Diagram

  • Title
1

Gravely 021423

SEAT, HIGH BACK
(Superseded to 59100200)

$

$

Not available

2

Gravely 038806

SPRING, SEAT
(Superseded to 08809151)

$

$

Not available

3

Gravely 126358

BOLT, 5/16-18X1.00 RD HD SQ NK
(Superseded to 06200231)

$1.49

$

In Stock, Qty 13

0

4

Gravely 180077

BOLT, HEX 5/16-18X.75
(Superseded to 05901704)

$1.49

$

In Stock, Qty 20+

0

5

Gravely 120214

WASHER, LOCK 5/16
(Superseded to 06300119)

$0.99

$

In Stock, Qty 20+

0

6

Gravely 011777

GROMMET, PLASTIC
(Superseded to 07538100)

$1.49

$

In Stock, Qty 5

0

7

Gravely 120393

WASHER, FLAT .344X.688X.065
(Superseded to 06401017)

$0.99

$

In Stock, Qty 16

0

8

Gravely 167260

SCREW, TAPPING 1/4-20X.625
(Superseded to 07410400)

$2.49

$

In Stock, Qty 15

0

9

Gravely 034554

COVER, CHAIN
(Superseded to 08905400)

$

$

Not available

10

Gravely 035170

BEARING, FLANGED
(Superseded to 05525500)

$

$

Not available

11

Gravely 411027

FITTING, LUBE 1/4-28
(Superseded to 07012600)

$

$

Not available

12

Gravely 180137

BOLT, HEX 3/8-16X2.75
(Superseded to 05901611)

$3.99

$

In Stock, Qty 20+

0

13

Gravely 456004

NUT, LOCK 3/8-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

14

Gravely 038779

TUBE, SUPPORT
(Superseded to 21247500)

$

$

Not available

15

Gravely 038782

WELDMENT, WEIGHT BOX
(Superseded to 20652000)

$

$

Not available

16

Gravely 180132

BOLT, HEX 3/8-16X2.25
(Superseded to 05901640)

$3.99

$

In Stock, Qty 20+

0

17

Gravely 120394

WASHER, FLAT .406X.812X.065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

18

Gravely 034515

TUBE, STEERING
(Superseded to 08908200)

$

$

Not available

19

Gravely 120915

BOLT, 3/8-16X1.00 RD HD SQ NK

$

$

Not available

20

Gravely 419455

NUT, LOCK 5/16-18
(Superseded to 06500820)

$0.99

$

In Stock, Qty 5

0

21

Gravely 038804

FRAME, O.F.C.
(Superseded to 08929800)

$

$

Not available

22

Gravely 011653

COVER, LARGE FOOTBOARD
(Superseded to 09023200)

$14.99

$

Usually ships in 4-12 days

0

23

Gravely 137204

PIN, COTTER .125X1.500
(Superseded to 06714300)

$1.99

$

In Stock, only 1 left!

0

24

Gravely 035172

BUSHING
(Superseded to 05525200)

$3.49

$

In Stock, Qty 16

0

25

Gravely 021982

PIN, .750X3.3
(Superseded to 08903400)

$5.99

$

Usually ships in 4-12 days

0

26

Gravely 445608

BOLT, HEX 1/2-13X5.50
(Superseded to 05901632)

$6.99

$

Usually ships in 4-12 days

0

27

Gravely 034508

BRACKET, MOUNT
(Superseded to 08907900)

$

$

Not available

28

Gravely 034464

PLATE, AXLE
(Superseded to 08906700)

$

$

Not available

29

Gravely 435507

NUT, LOCK 1/2-13
(Superseded to 06500830)

$2.99

$

In Stock, Qty 20+

0

NS

Gravely 024588

DECAL, GRAVELY LOGO
(Superseded to 05201500)

$21.99

$

Usually ships in 4-12 days

0

NS

Gravely 034648

DECAL, PRO MASTER-50
(Superseded to 05209300)

$

$

Not available

NS

Gravely 038807

DECALS, OFC
(Superseded to 20668300)

$

$

Not available

NS

Gravely 038056

DECAL, AMERICA
(Superseded to 20644900)

$

$

Not available
