989037 - Gravely Pro-Master Zero-Turn Mower, 18hp Kohler, Gear (SN: 000101 & Above) BRAKES Parts Diagram

Pro-Master Zero-Turn Mower, 18hp Kohler, Gear

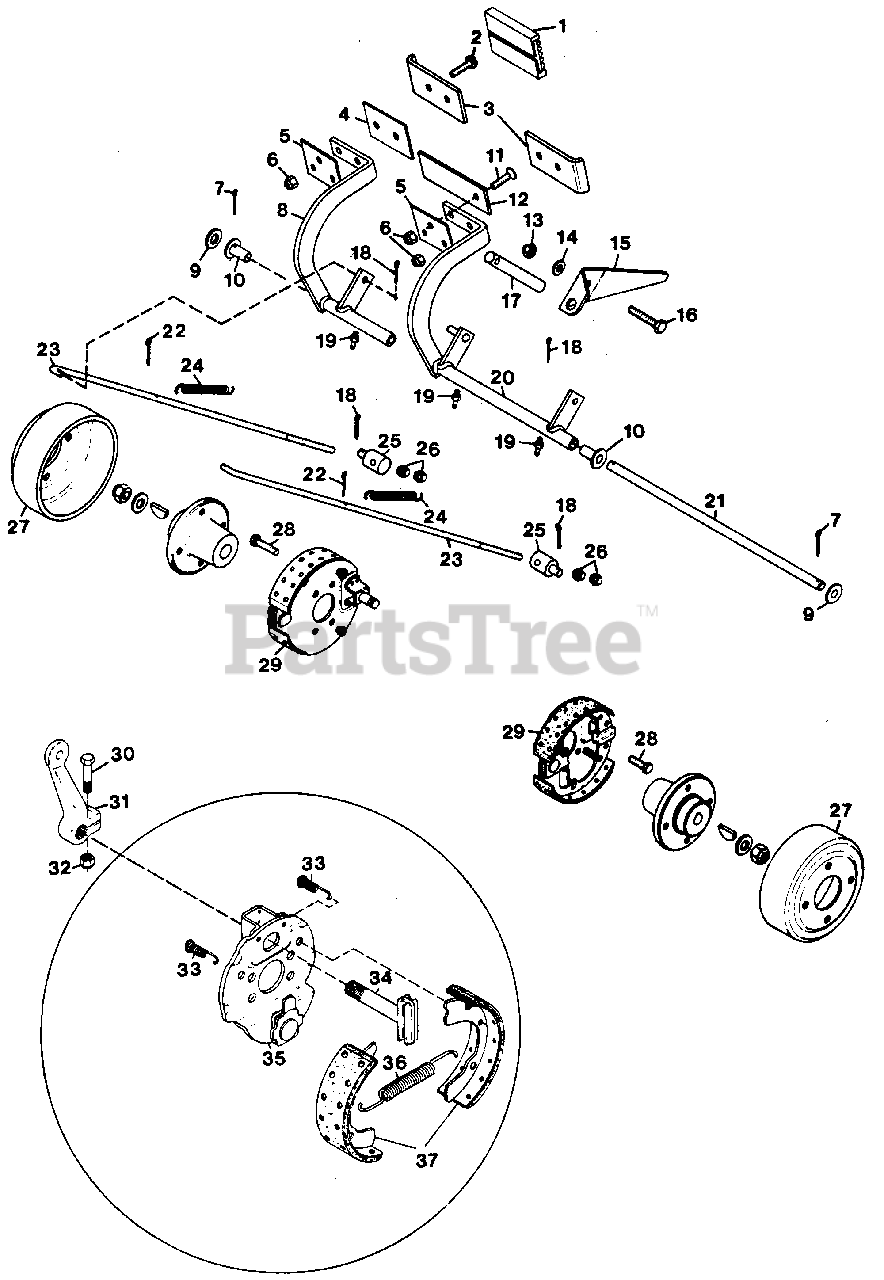

BRAKES Parts Diagram

  • Title
1

Gravely 041944

Pad, Pedal
(Superseded to 00270100)

$3.49

$

In Stock, Qty 5

0

2

Gravely 126325

Bolt, Carriage 1/4-20x1.25
(Superseded to 06219700)

$3.99

$

Usually ships in 4-12 days

0

3

Gravely 041923

Pedal, Brake

$

$

Not available

4

Gravely 041921

Plate, Brake
(Superseded to 08938300)

$

$

Not available

5

Gravely 042209

Assembly, Brake Lock Plate
(Superseded to 08903200)

$

$

Not available

6

Gravely 419454

Nut, Lock 1/4-20
(Superseded to 06500832)

$3.49

$

In Stock, only 1 left!

0

7

Gravely 120123

Pin, Cotter .125x1.25
(Superseded to 06700212)

$0.99

$

In Stock, Qty 8

0

8

Gravely 040220

Weldment, Brake Pedal
(Superseded to 08933800)

$

$

Not available

9

Gravely 421879

Washer, Flat .656x1.250x.100
(Superseded to 06430300)

$3.99

$

Usually ships in 4-12 days

0

10

Gravely 026428

Bearing
(Superseded to 05430300)

$

$

Not available

11

Gravely 120657

Screw, Machine 1/4-20x1.0
(Superseded to 06118100)

$3.49

$

Usually ships in 4-12 days

0

12

Gravely 042211

Assembly, Brake Lock Arm

$

$

Not available

13

Gravely 413534

Nut, Lock 3/8-16
(Superseded to 06500825)

$1.49

$

In Stock, Qty 20+

0

14

Gravely 020775

Washer, Nylon .375x.75x.060
(Superseded to 06433600)

$0.99

$

In Stock, Qty 14

0

15

Gravely 034961

Lever, Brake Lock
(Superseded to 08912400)

$

$

Not available

16

Gravely 180132

Bolt, Hex 3/8-16x2.25
(Superseded to 05901640)

$3.99

$

In Stock, Qty 20+

0

17

Gravely 034960

Rod
(Superseded to 08912300)

$

$

Not available

18

Gravely 121222

Pin, Cotter .09x.75
(Superseded to 06706900)

$0.99

$

In Stock, Qty 5

0

19

Gravely 411027

Fitting, Lube 1/4-28
(Superseded to 07012600)

$

$

Not available

20

Gravely 040221

Weldment, Brake Pedal
(Superseded to 08933900)

$

$

Not available

21

Gravely 035452

Shaft, Brake
(Superseded to 09027300)

$

$

Not available

22

Gravely 177923

Pin, Cotter .125x.75
(Superseded to 06707300)

$0.99

$

In Stock, Qty 9

0

23

Gravely 040226

Rod, Brake
(Superseded to 09028000)

$

$

Not available

24

Gravely 015255

Spring, Extension 5.5x.5x20 Rate
(Superseded to 08327500)

$129.99

$

Usually ships in 4-12 days

0

25

Gravely 040225

Pivot, Brake
(Superseded to 08934200)

$

$

Not available

26

Gravely 124925

Nut, Jam 3/8-24 Hex Hd
(Superseded to 06500739)

$2.49

$

In Stock, Qty 5

0

27

Gravely 023385

Drum, 7x1.75
(Superseded to 04903400)

$

$

Not available

28

Gravely 180120

Bolt, Hex 3/8-16x.75
(Superseded to 05901702)

$1.49

$

In Stock, only 3 left!

0

29

Gravely 023384

Brake, 7x1.75 Mechanical
(Superseded to 08529900)

$79.99

$

In Stock, only 1 left!

0

30

Gravely 180081

Bolt, Hex 5/16-18x1.25
(Superseded to 05901803)

$2.49

$

In Stock, only 2 left!

0

31

Gravely 040504

Lever, Brake L.H.
(Superseded to 08936100)

$

$

Not available

31

Gravely 040526

Lever, Brake R.H.
(Superseded to 08936200)

$

$

Not available

32

Gravely 419455

Nut, Lock 5/16-18
(Superseded to 06500820)

$0.99

$

In Stock, Qty 5

0

33

Gravely 023509

Spring, Shoe Retaining
(Superseded to 08530300)

$34.99

$

In Stock, only 1 left!

0

34

Gravely 023506

Cam, Brake
(Superseded to 08530000)

$271.99

$

In Stock, only 1 left!

0

35

Gravely 023507

Plate, Back
(Superseded to 08530100)

$

$

Not available

36

Gravely 023508

Spring, Shoe Return
(Superseded to 08530200)

$21.99

$

Usually ships in 4-12 days

0

37

Gravely 023539

Shoe, Brake
(Superseded to 08530400)

$268.99

$

Usually ships in 4-12 days

0
