990106 - Gravely Rapid XZ Zero-Turn Mower, 30hp Kohler (SN: 000101 & Above) Weight Transfer Parts Diagram

Rapid XZ Zero-Turn Mower, 30hp Kohler

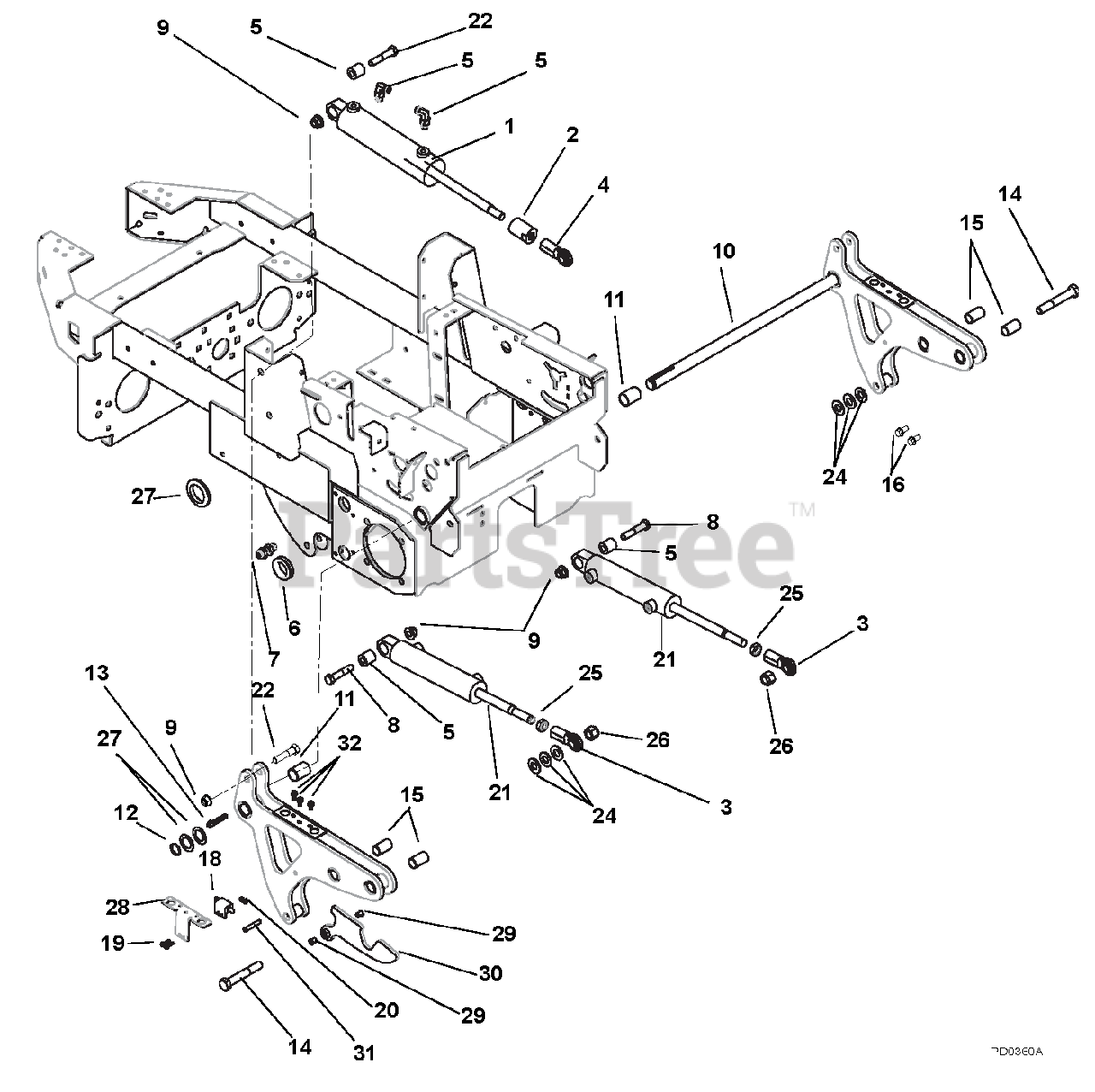

Weight Transfer Parts Diagram

  • Title
1

Gravely 00585100

CYLINDER, HYD. DECK LIFT

$242.99

$

Usually ships in 4-12 days

0

2

Gravely 04319700

SPACER,CYLINDER STOP,1.50X2.00

$37.99

$

Usually ships in 4-12 days

0

3

Gravely 09221600

ROD END, 5/8 RH - FEMALE

$25.99

$

Usually ships in 4-12 days

0

4

Gravely 07000045

ADPTR,HYD FTG 90 M4F-M6O C5OLO

$17.99

$

Usually ships in 4-12 days

0

5

Gravely 09215200

BUSHING, .516X1.000X1.050 LG

$26.99

$

Usually ships in 4-12 days

0

6

Gravely 07536800

GROMMET 1.25ID X 1.5OD

$12.99

$

Usually ships in 4-12 days

0

7

Gravely 07000044

FTG,HYD BULKHEAD M4F-M4F

$

$

Not available

8

Gravely 05961000

@BLT-HEX .50-13X2.25 GR5 YWZC
(Superseded to 05901835)

$3.99

$

In Stock, Qty 9

0

9

Gravely 06500010

@NUT-LK-NYL-FLG .50-13 YWZC
(Superseded to 06500810)

$1.99

$

In Stock, Qty 20+

0

10

Gravely 04263600

WMT,MAIN ARM ASSY W/SHAFT

$358.99

$

Usually ships in 4-12 days

0

11

Gravely 05500034

BSHG,1.00ID X 1.125OD X 1.50LG

$6.99

$

Usually ships in 4-12 days

0

12

Gravely 05707300

RG-RTNG-EXT 1.00X.078

$2.99

$

Usually ships in 4-12 days

0

13

Gravely 00512500

KEY, GIB .25 X 1.5

$7.99

$

Usually ships in 4-12 days

0

14

Gravely 05901501

BLT-HEX .62-11X4.0 GR5 YWZC

$

$

Not available

15

Gravely 05400717

BRG,.75X.875X1.50

$

$

Not available

16

Gravely 07415400

@SCR-TAP .38-16X.75 HWH TR YWZ
(Superseded to 07400129)

$1.49

$

In Stock, Qty 20+

0

17

Gravely 04272000

WMT,LIFT ARM,OUTFRONT,BROACHED

Note: NOT SHOWN

$315.99

$

Usually ships in 4-12 days

0

18

Gravely 03657100

SWITCH- SINGLE POLE N.O.

$9.49

$

In Stock, Qty 9

0

19

Gravely 06116900

SCR-MCH 10-24X.75 HWH YWZC
(Superseded to 05901837)

$2.49

$

Usually ships in 4-12 days

0

20

Gravely 06536000

NUT-LK-NYL 10-24 W/INSRT YWZC
(Superseded to 06500915)

$0.99

$

In Stock, only 4 left!

0

21

Gravely 09264800

CYLINDER, LIFT
(Superseded to 04864700)

$516.99

$

Usually ships in 4-12 days

0

22

Gravely 05966600

@BLT-HEX .50-13X2.50 GR5 YWZC
(Superseded to 05901712)

$3.99

$

In Stock, only 3 left!

0

23

Gravely 07500017

GROMMET 1.70ID X 2.0OD

$11.99

$

Usually ships in 4-12 days

0

24

Gravely 06442800

@WSHR-FL-STL.656X1.31X.095 YWZ
(Superseded to 06401118)

$2.49

$

In Stock, Qty 20+

0

25

Gravely 06539600

NUT-JAM .625-18 YWZC

$3.99

$

Usually ships in 4-12 days

0

26

Gravely 06540700

@NUT-LK-NYL .625-11 YWZC

$3.99

$

In Stock, Qty 20+

0

27

Gravely 06435300

WSHR-HDND-THRUST 1.00X1.55X.03

$4.99

$

In Stock, Qty 6

0

28

Gravely 04229753

BRKT,SWITCH MOUNTING - RED

$

$

Not available

29

Gravely 05501040

BSHG-FLG, SPLIT NYLINER .31"ID

$3.99

$

Usually ships in 4-12 days

0

30

Gravely 04228153

WMT,ROCKER ARM,SWITCH - RED

$

$

Not available

31

Gravely 05800206

ROLL PIN 5/16 X 1 7/8

$

$

Not available

32

Gravely 07400034

SCR-TAP .25-20X.50 HWH TR YWZ
(Superseded to 07400122)

$1.49

$

In Stock, Qty 20+

0
