991004 (PM 100Z) - Gravely Pro-Master 50" Zero-Turn Mower, 18hp Kohler (SN: 000101 - 000215) Seat Parts Diagram

Pro-Master 50" Zero-Turn Mower, 18hp Kohler

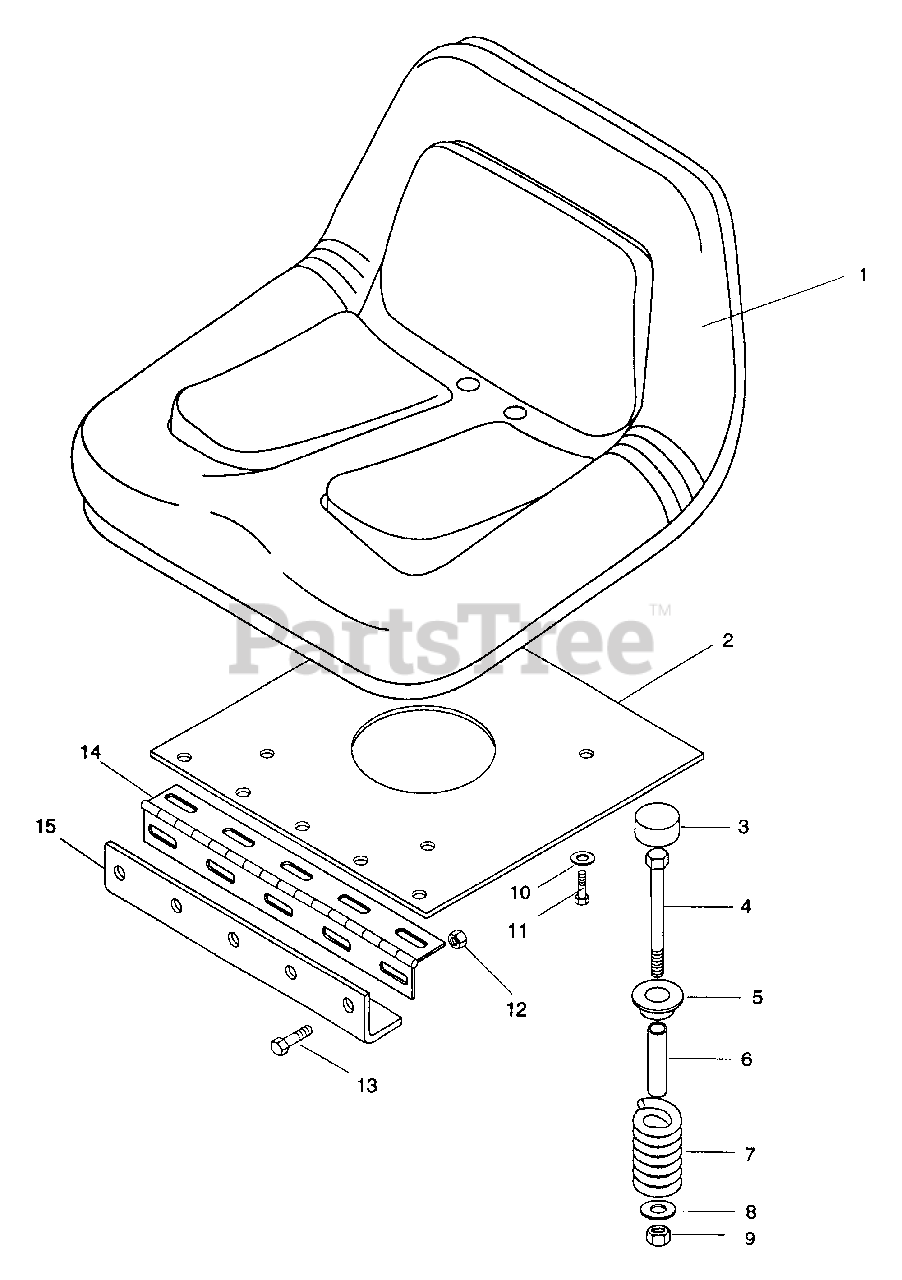

Seat Parts Diagram

  • Title
1

Gravely 048918

Seat, High Back
(Superseded to 59100200)

$

$

Not available

2

Gravely 091068

Plate, Seat Mounting
(Superseded to 09106800)

$

$

Not available

3

Gravely 075211

Molded Cap 1.5 OD, 1.0 ID, .44 Thick
(Superseded to 07521100)

$5.99

$

Usually ships in 4-12 days

0

4

Gravely 180046

Bolt, Hex .25-20 x 2.25
(Superseded to 05901636)

$2.49

$

Usually ships in 4-12 days

0

5

Gravely 005741

Cap, Valve Spring

$

$

Not available

6

Gravely 091079

Bushing, Split Rolled
(Superseded to 09107900)

$

$

Not available

7

Gravely 053368

Spring, Compression
(Superseded to 08328400)

$

$

Not available

8

Gravely 064123

Washer, Flat Steel .344 x .688 x .065
(Superseded to 06401017)

$0.99

$

In Stock, Qty 16

0

9

Gravely 419454

Nut, Lock Nylon .250-20
(Superseded to 06500832)

$3.49

$

In Stock, only 1 left!

0

10

Gravely 120214

Washer, Lock .313 x .079
(Superseded to 06300119)

$0.99

$

In Stock, Qty 20+

0

11

Gravely 180075

Bolt, Hex .31-18 x .625 Gr. 5
(Superseded to 05901832)

$1.49

$

Usually ships in 4-12 days

0

12

Gravely 419455

Nut, Lock Nylon .312-18
(Superseded to 06500820)

$0.99

$

In Stock, Qty 5

0

13

Gravely 180075

Bolt, Hex .31-18 x .625 Gr. 5
(Superseded to 05901832)

$1.49

$

Usually ships in 4-12 days

0

14

Gravely 039090

Hinge
(Superseded to 03102800)

$25.99

$

In Stock, only 1 left!

0

15

Gravely 091069

Bracket, Seat Support
(Superseded to 09106900)

$

$

Not available

16

Gravely 044144

Kit, Arm Rest G. Series

Note: NS

$

$

Not available
