991090 (ZT 44 HD) - Gravely 44" Zero-Turn Mower, Kawasaki (SN: 020000 - 029999) Frame Parts Diagram

44" Zero-Turn Mower, Kawasaki

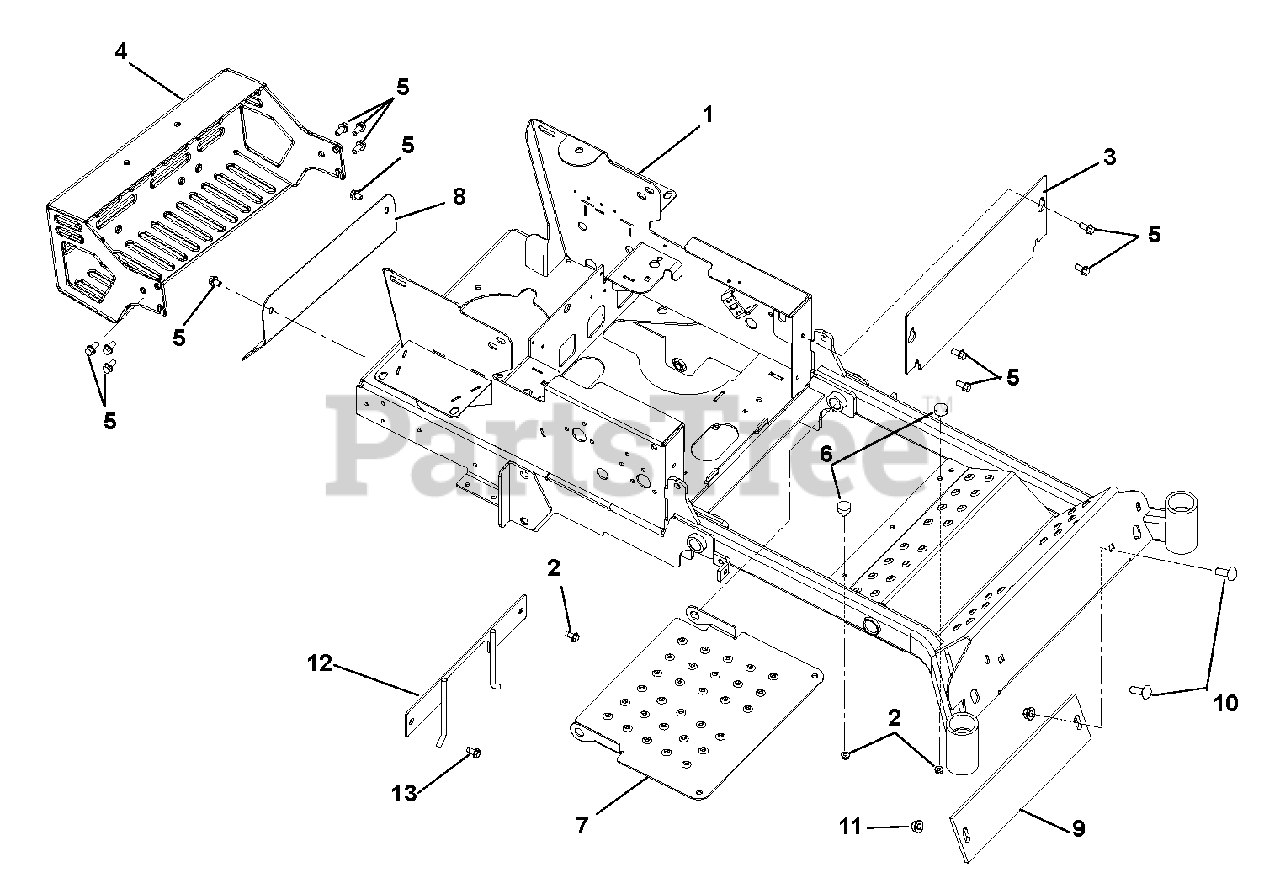

Frame Parts Diagram

  • Title
1

Gravely 03975051

Weldment, 44" – 48" HD Frame (991090, 082, 098, 099)

Note: (991090, 082, 098, 099)

$1739.99

$

Usually ships in 4-12 days

0

1

Gravely 03974951

Weldment, 52" – 60" HD Frame (991083, 084, 091, 100, 101)

Note: (991083, 084, 091, 100, 101)

$2106.99

$

Usually ships in 4-12 days

0

2

Gravely 06530400

Nut, Spin Lock Flange .312-18
(Superseded to 06500815)

$1.49

$

In Stock, Qty 7

0

3

Gravely 02989053

Kick Plate

$68.99

$

Usually ships in 4-12 days

0

4

Gravely 03994551

Bumper, Gravely HD

$167.99

$

Usually ships in 4-12 days

0

5

Gravely 07415400

Screw, Tapping .38-16 x .75 Hex Washer Head
(Superseded to 07400129)

$1.49

$

In Stock, Qty 20+

0

6

Gravely 07533600

Bumper, Rubber

$14.99

$

In Stock, Qty 5

0

7

Gravely 00298953

Panel, Inspection

$

$

Not available

8

Gravely 04672751

Bracket, Heat Shield — Muffler

$22.99

$

Usually ships in 4-12 days

0

9

Gravely 01922851

Counterweight CZ Front (991090, 082, 098, 099) (Serial No. 020000 – 021999)

Note: (991090, 082, 098, 099) (Serial No. 020000 – 021999)

$33.99

$

Usually ships in 4-12 days

0

10

Gravely 06200119

Bolt, Round Head Square Neck .50-13 x 2.25 Grade 5 (Serial No. 020000 – 021999)
(Superseded to 06200423)

Note: (Serial No. 020000 – 021999)

$3.99

$

Usually ships in 4-12 days

0

11

Gravely 06500010

Nut .50-13 Nyloc Flange (Serial No. 020000 – 021999)
(Superseded to 06500810)

Note: (Serial No. 020000 – 021999)

$1.99

$

In Stock, Qty 20+

0

12

Gravely 04053651

Weldment, PTO Belt Finger

$28.99

$

Usually ships in 4-12 days

0

13

Gravely 07415400

Screw, Tapping .38-16 x .75 Hex Washer Head Thread
(Superseded to 07400129)

$1.49

$

In Stock, Qty 20+

0
