991311 - Ariens Apex 48" Zero-Turn Mower, Kawasaki FR (SN: 035000 - 039999) Frame Parts Diagram

Apex 48" Zero-Turn Mower, Kawasaki FR

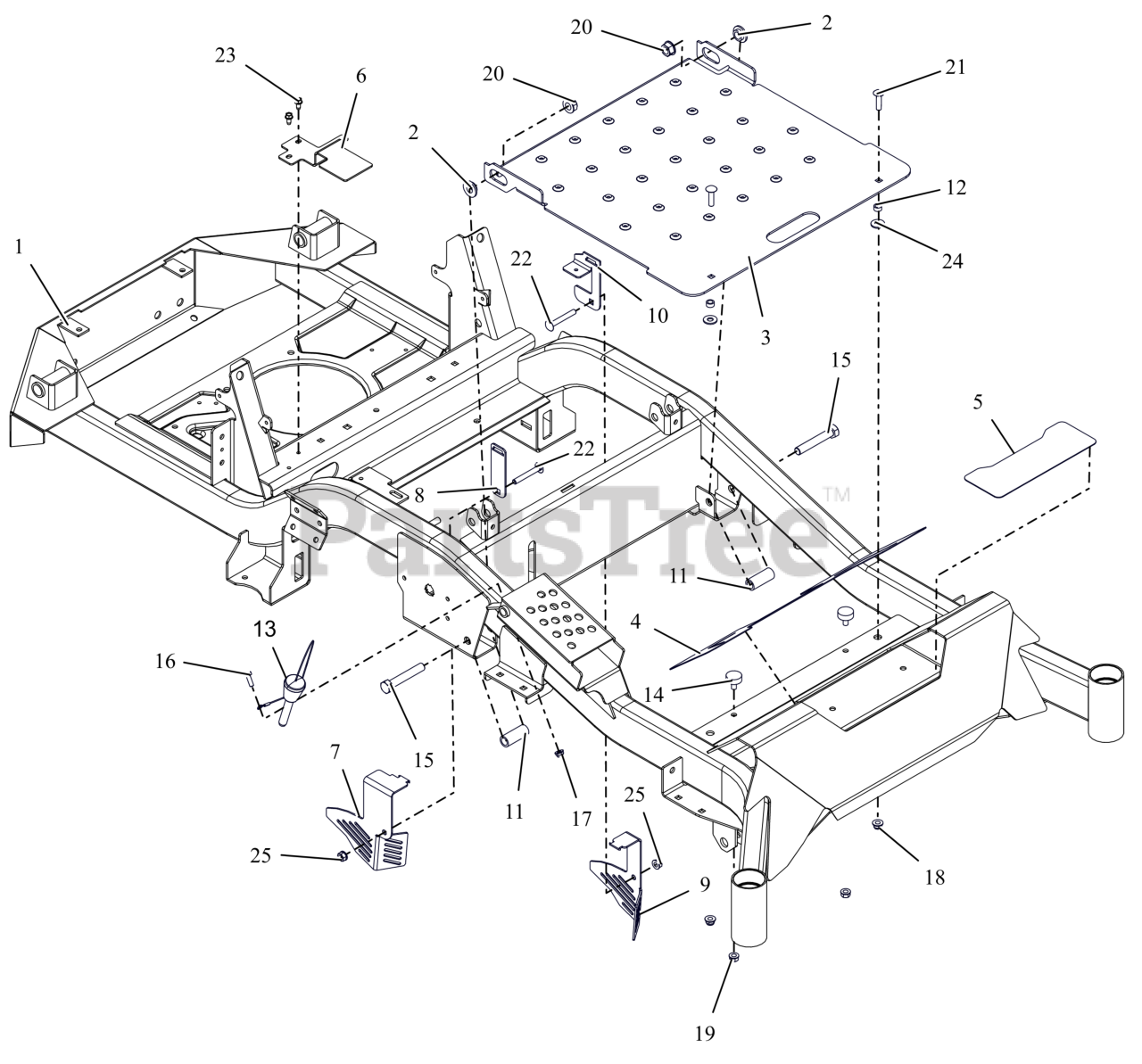

Frame Parts Diagram

  • Title
1

Ariens 59111200

APEX,44-52 FRAME W/SAFETY DECA
(Superseded to 59117700)

$969.99

$

Usually ships in 4-12 days

0

2

Ariens 03989100

BSHG-FLG .515X.750X.395X1.120

$3.49

$

In Stock, Qty 20+

0

3

Ariens 59113600

PANEL, ACCESS

$135.99

$

Usually ships in 4-12 days

0

4

Ariens 05104800

GRIP, FRONT

$18.99

$

In Stock, only 1 left!

0

5

Ariens 05109100

GRIP, STEP

$9.49

$

In Stock, only 1 left!

0

6

Ariens 05167751

GUARD, TRANSAXLE FAN RH (BLACK)

$

$

Currently unavailable

7

Ariens 05199951

GUARD, TRANSAXLE FAN - RH

$44.99

$

Usually ships in 4-12 days

0

8

Ariens 05200051

BRKT, TRANSAXLE FAN GUARD

$13.99

$

Usually ships in 4-12 days

0

9

Ariens 05240751

BRKT, TRANSAXLE FAN GUARD-LH

$44.99

$

Usually ships in 4-12 days

0

10

Ariens 05241351

MOUNT, TRANSAXLE GUARD

$28.99

$

Usually ships in 4-12 days

0

11

Ariens 05501319

SPACER, .515X.75X1.83

$4.99

$

Usually ships in 4-12 days

0

12

Ariens 05501323

BSHG-SLV .344 X .500 X .260

$3.99

$

Usually ships in 4-12 days

0

13

Ariens 06800203

PIN, MAGNETIC .50X2.50
(Superseded to 06800218)

$22.99

$

In Stock, only 1 left!

0

14

Ariens 07533600

BUMPER, RUBBER

$14.99

$

In Stock, Qty 5

0

15

Ariens 05901737

BLT, HEX .50-13X3.00 G5 ZCC

$4.99

$

In Stock, Qty 10

0

16

Ariens 05901716

BLT, HEX .25-20X.75 G5 ZCC

$0.99

$

In Stock, Qty 5

0

17

Ariens 06500813

NUT,NYL-FLG .25-20 GF ZCC

$1.49

$

In Stock, Qty 12

0

18

Ariens 06500809

NUT,LK-NYL-FLG .31-18 G5ZC120

$1.49

$

In Stock, Qty 20+

0

19

Ariens 06500815

NUT,SPNLK-FLG .31-18 G5 ZCC

$1.49

$

In Stock, Qty 7

0

20

Ariens 06500907

NUT-LK-TOP-FLG .500-13 GF ZCC

$1.49

$

In Stock, Qty 20+

0

21

Ariens 06200310

BLT, RHSSN.31-18X1.25 G5 ZCC

$1.49

$

In Stock, only 1 left!

0

22

Ariens 06200311

BLT, RHSSN.31-18X2.25 G5 ZCC

$3.99

$

Usually ships in 4-12 days

0

23

Ariens 07400122

SCR-TAP .25-20X.50 HWH ZCC

$1.49

$

In Stock, Qty 20+

0

24

Ariens 06401023

WSHR,FLT .375X.875X.083 ZCC

$1.49

$

In Stock, Qty 20+

0

25

Ariens 06500840

NUT,LK-CTR-FLG .31-18 GF ZCC

$0.99

$

In Stock, Qty 17

0
