992016 (PM 200) - Gravely Pro-Master 60" Zero-Turn Mower, 20hp Kohler (SN: 000101 & Above) 60" MOWER DECK Parts Diagram

Pro-Master 60" Zero-Turn Mower, 20hp Kohler

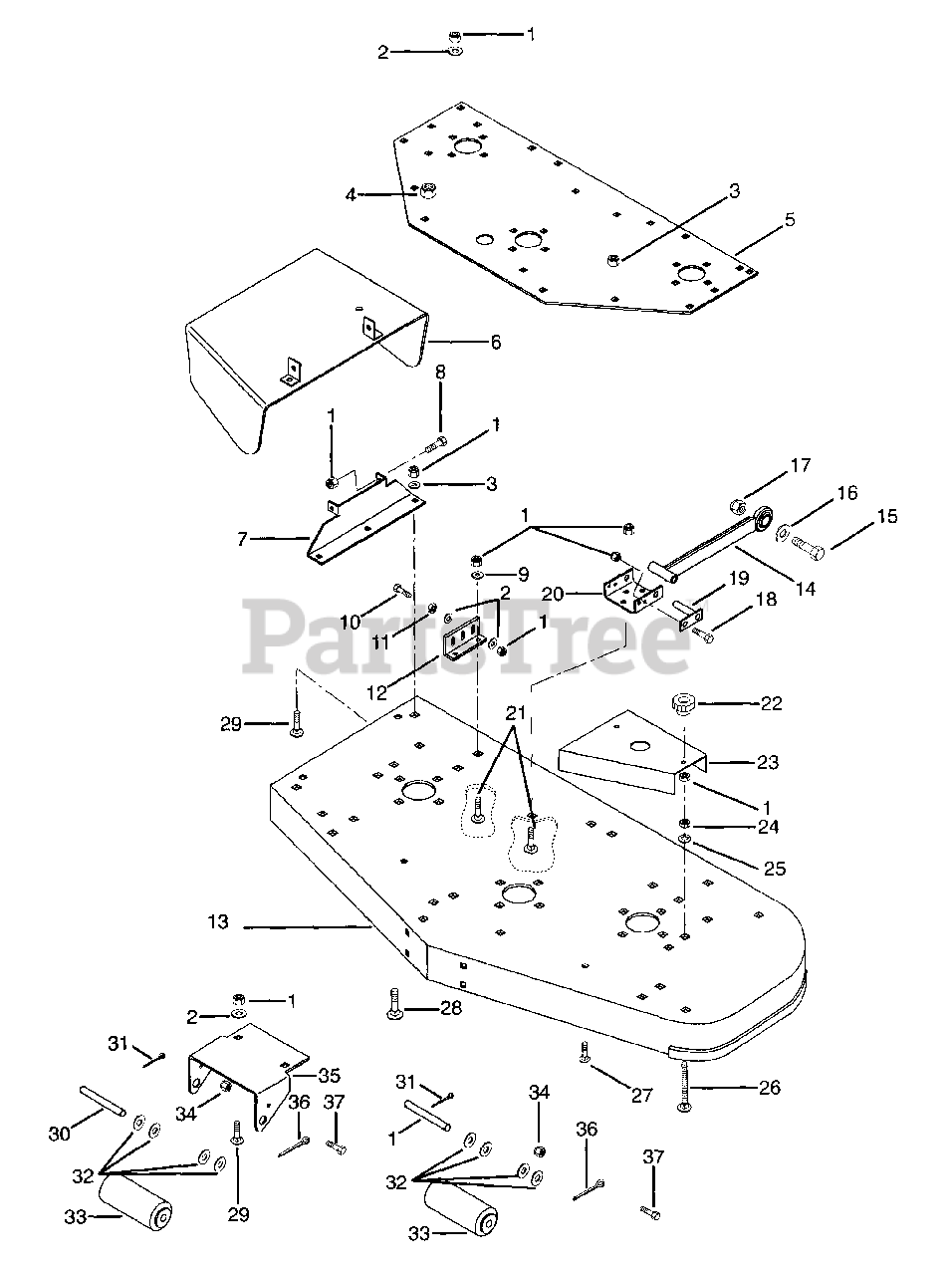

60" MOWER DECK Parts Diagram

  • Title
1

Gravely 06529600

Nut-Locking-Center .375-16
(Superseded to 06500825)

$1.49

$

In Stock, Qty 20+

0

2

Gravely 06436200

Washer-Flat-Steel .406 x .812 x .065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

3

Gravely 06529800

Nut-Locking-Center .31-18
(Superseded to 06500826)

$1.49

$

In Stock, Qty 20+

0

4

Gravely 06536300

Nut-Locking-Center .50-13 Grade 2
(Superseded to 06500827)

$3.99

$

In Stock, Qty 9

0

5

Gravely 052841

Plate-60" Support
(Superseded to 09012900)

$

$

Not available

6

Gravely 052808

Weldment-Discharge Chute
(Superseded to 09012600)

$263.99

$

Usually ships in 4-12 days

0

7

Gravely 049649

Bracket-Discharge
(Superseded to 08990400)

$54.99

$

Usually ships in 4-12 days

0

8

Gravely 05948700

Bolt-Hex .38-16 x 1.00 Grade 5
(Superseded to 05901711)

$1.49

$

In Stock, Qty 20+

0

9

Gravely 014672

Bushing .406 x .750 x .188
(Superseded to 03488200)

$5.99

$

In Stock, Qty 12

0

10

Gravely 05957900

Bolt-Hex .38-16 x 1.50 Grade 5
(Superseded to 05901928)

$1.49

$

In Stock, Qty 7

0

11

Gravely 06529600

Nut-Locking-Center .38-16
(Superseded to 06500825)

$1.49

$

In Stock, Qty 20+

0

12

Gravely 09210100

Bracket-Mower Mounting (60" Mower)
(Superseded to 09210153)

Note: (60" Mower)

$

$

Not available

13

Gravely 09210000

Weldment-Deck 60" Mower PM200
(Superseded to 09210053)

$

$

Not available

14

Gravely 09209500

Weldment-Mower Mounting Arm
(Superseded to 09209553)

$113.99

$

Usually ships in 4-12 days

0

15

Gravely 05967500

Bolt-Hex .875-9 x 2.75 Grade 5

$3.49

$

Usually ships in 4-12 days

0

16

Gravely 06444700

Washer-Flat-Steel .875 x 1.500 x .1196
(Superseded to 06401207)

$3.99

$

In Stock, Qty 20+

0

17

Gravely 06539700

Nut-Locking-Center .875-9

$5.99

$

In Stock, only 4 left!

0

18

Gravely 05959400

Bolt-Hex .38-16 x .75 Grade 5
(Superseded to 05901702)

$1.49

$

In Stock, only 3 left!

0

19

Gravely 09213700

Weldment-Mower Mounting Pin

$

$

Not available

20

Gravely 09209800

Bracket-Mower Mounting (Rear)
(Superseded to 09209853)

Note: (Rear)

$11.99

$

Usually ships in 4-12 days

0

21

Gravely 06221400

Bolt-Round Head Square Neck .38-16 x 1.25 Grade 2
(Superseded to 06224100)

$3.99

$

In Stock, Qty 20+

0

22

Gravely 041674

Knob
(Superseded to 07534800)

$7.99

$

In Stock, Qty 13

0

23

Gravely 09220400

Guard-Pulley L.H. 60" Mower
(Superseded to 09220453)

$

$

Not available

23

Gravely 09220300

Guard-Pulley R.H. 60" Mower
(Superseded to 09220353)

$

$

Not available

24

Gravely 06529800

Nut-Locking-Center .31-18 Grade 2
(Superseded to 06500826)

$1.49

$

In Stock, Qty 20+

0

25

Gravely 06308600

Washer-Locking .31 x .078
(Superseded to 06300119)

$0.99

$

In Stock, Qty 20+

0

26

Gravely 06221300

Bolt-Round Head Square Neck .31-18 x 3.50 Grade 5
(Superseded to 06200411)

$5.99

$

In Stock, only 2 left!

0

27

Gravely 06215700

Bolt-Round Head Square Neck .31-18 x .75 Grade 5
(Superseded to 06200232)

$2.49

$

In Stock, Qty 20+

0

28

Gravely 06215600

Bolt-Round Head Square Neck .50-13 x 1.00 Grade 2
(Superseded to 06224600)

$3.99

$

In Stock, only 3 left!

0

29

Gravely 06215500

Bolt-Round Head Square Neck .38-16 x 1.0 Grade 2
(Superseded to 06223600)

$2.99

$

In Stock, Qty 20+

0

30

Gravely 024795

Shift-Center Roller
(Superseded to 08598800)

$60.99

$

In Stock, only 2 left!

0

31

Gravely 06713000

Pin-Center .25 x 1.00

$2.49

$

In Stock, only 3 left!

0

32

Gravely 06442800

Washer-Flat-Steel .656 x 1.312 x .095
(Superseded to 06401118)

$2.49

$

In Stock, Qty 20+

0

33

Gravely 031390

Roller-Gage
(Superseded to 08803300)

$37.99

$

In Stock, only 3 left!

0

34

Gravely 06529800

Nut-Locking-Nylon .250-20 Grade 2
(Superseded to 06500826)

$1.49

$

In Stock, Qty 20+

0

35

Gravely 052796

Bracket-Roller R.H.
(Superseded to 09012300)

$77.99

$

In Stock, only 2 left!

0

36

Gravely 06713100

Pin-Cotter .250 x 2.00
(Superseded to 06700213)

$3.99

$

Usually ships in 4-12 days

0

37

Gravely 05946800

Bolt-Hex .25-20 x .75 Grade 5
(Superseded to 05901716)

$0.99

$

In Stock, Qty 5

0
