992018 (PM 250Z) - Gravely Pro-Master 50" Zero-Turn Mower, 25hp Kohler (SN: 012000 & Above) Frame Parts Diagram

Pro-Master 50" Zero-Turn Mower, 25hp Kohler

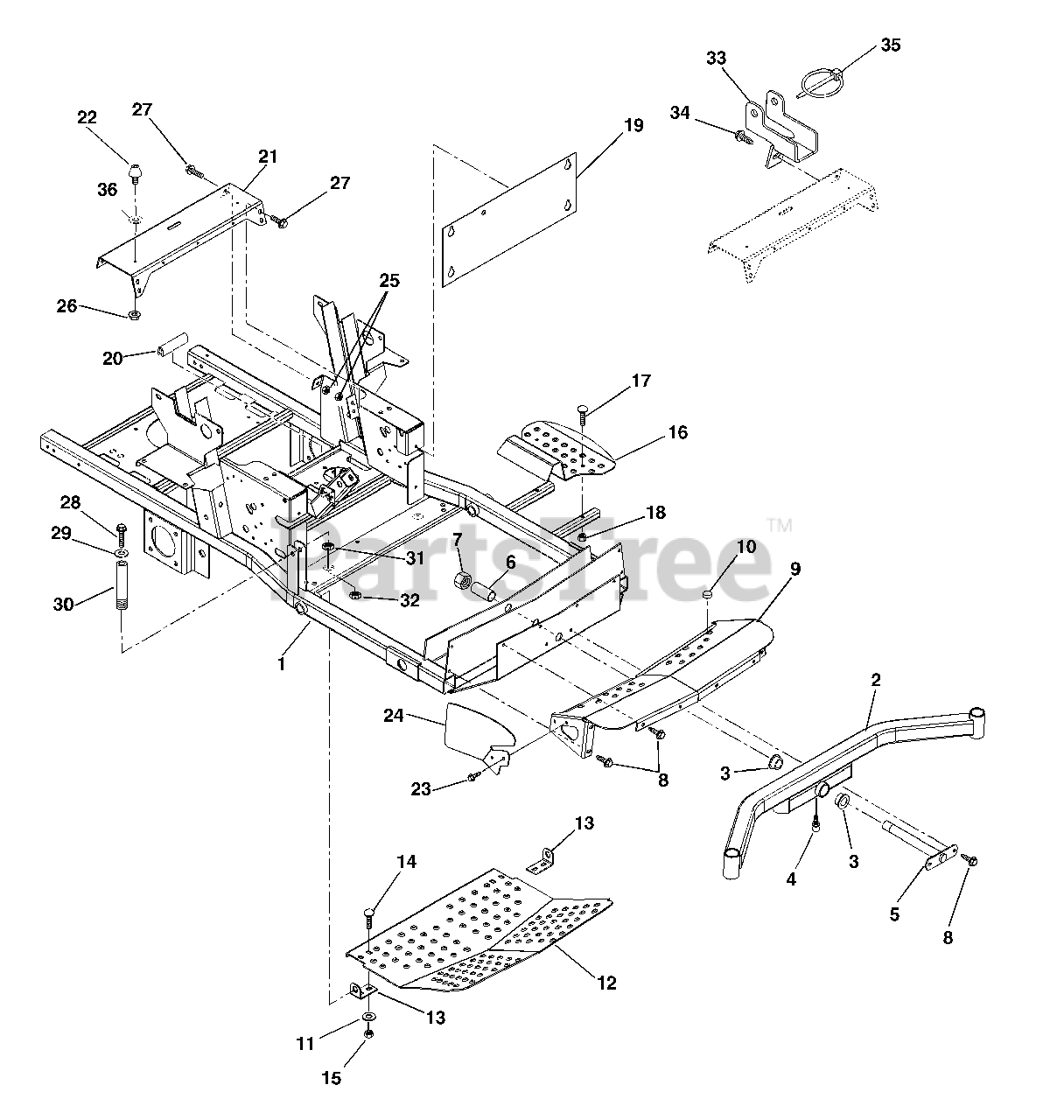

Frame Parts Diagram

  • Title

$

$

Not available

2

Gravely 09247553

Axle-Front
(Superseded to 09247551)

Note: (Models 020, 023, 029, 305)

$

$

Not available

2

Gravely 09252353

Axle-Front

Note: (Model 027)

$

$

Not available

3

Gravely 05520100

Bushing-Flange 1.020 x 1.385 x .75 x 1.75

$10.99

$

In Stock, Qty 20+

0

4

Gravely 07012600

Fitting-Lube .25-28 x .256
(Superseded to 07001806)

$

$

Not available

5

Gravely 09232000

Pin-Axle

$68.99

$

Usually ships in 4-12 days

0

6

$20.99

$

In Stock, only 1 left!

0

7

Gravely 06543200

Nut-Locking-Nylon 1.0-14

$9.49

$

Usually ships in 4-12 days

0

8

Gravely 07415400

Screw-Tapping .38-16 x .75
(Superseded to 07400129)

$1.49

$

In Stock, Qty 20+

0

9

Gravely 09233453

Cover-Axle
(Superseded to 09278053)

$

$

Not available

10

Gravely 07516000

Button Bumper

$3.99

$

In Stock, Qty 20+

0

11

Gravely 06435700

Washer-Flat-Steel .38 x .875 x .083
(Superseded to 06401023)

$1.49

$

In Stock, Qty 20+

0

12

Gravely 09233353

Panel-Inspection

$112.99

$

Usually ships in 4-12 days

0

13

Gravely 09231051

Mount-Inspection Panel
(Superseded to 09231000)

$11.99

$

Usually ships in 4-12 days

0

14

Gravely 06215500

Bolt-Round Head Square Neck .38-16 x 1.00 Grade 5
(Superseded to 06223600)

$2.99

$

In Stock, Qty 20+

0

15

Gravely 06535800

Nut-Locking-Nylon .38-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

16

Gravely 09231253

Step-Ingress
(Superseded to 09231251)

$

$

Not available

17

Gravely 06212100

Bolt-Round Head Square Neck .31-18 x 1.50 Grade 5
(Superseded to 06200233)

$1.49

$

In Stock, Qty 11

0

18

Gravely 06529800

Nut-Locking-Center .31-18
(Superseded to 06500826)

$1.49

$

In Stock, Qty 20+

0

19

Gravely 09234053

Plate-Kick
(Superseded to 00483153)

$77.99

$

Usually ships in 4-12 days

0

20

Gravely 049767

Strip -Cowl
(Superseded to 00918200)

$5.99

$

Usually ships in 4-12 days

0

21

Gravely 09246453

Channel-Cross

$

$

Not available

22

$14.99

$

In Stock, only 2 left!

0

23

Gravely 07412000

Screw-Tapping .25-20 x .50 Hex Washer Head
(Superseded to 07400122)

$1.49

$

In Stock, Qty 20+

0

24

Gravely 09255851

Cover, Cylinder Rod End

$

$

Not available

25

Gravely 07053300

Nut-Retainer .375-16 x .37

$3.99

$

In Stock, Qty 6

0

26

Gravely 06534600

Nut-Locking-Flange .312-24

$

$

Not available

27

Gravely 07049900

Bolt-Serrated Flange Washer Head .38-16 x 1.00

$2.99

$

Usually ships in 4-12 days

0

28

Gravely 05975000

Bolt-Hex .50-20 x 1.00 Grade 5

$3.49

$

In Stock, only 4 left!

0

29

Gravely 06441900

Washer-Flat-Steel .531 x 1.06 x .095
(Superseded to 06401015)

$0.99

$

In Stock, Qty 20+

0

30

Gravely 09255700

Post
(Superseded to 09260800)

$

$

Not available

31

Gravely 06539900

Nut-Jam .75-16

$1.49

$

In Stock, only 2 left!

0

32

Gravely 06536900

Nut, Jam Center-Lock .75-16

$5.99

$

In Stock, Qty 8

0

33

Gravely 09211100

Bracket, Seat Lock

Note: (Model 023)

$

$

Not available

34

Gravely 07412000

Screw-Tapping .25-20 x .50 Hex Washer Head
(Superseded to 07400122)

Note: (Model 023)

$1.49

$

In Stock, Qty 20+

0

35

Gravely 07015800

Pin-LOK .31 x 2.00

Note: (Model 023)

$6.99

$

In Stock, only 2 left!

0

36

Gravely 06439100

Washer-Flat-Steel .38 x.87 x .179
(Superseded to 06401103)

$3.49

$

In Stock, Qty 8

0
