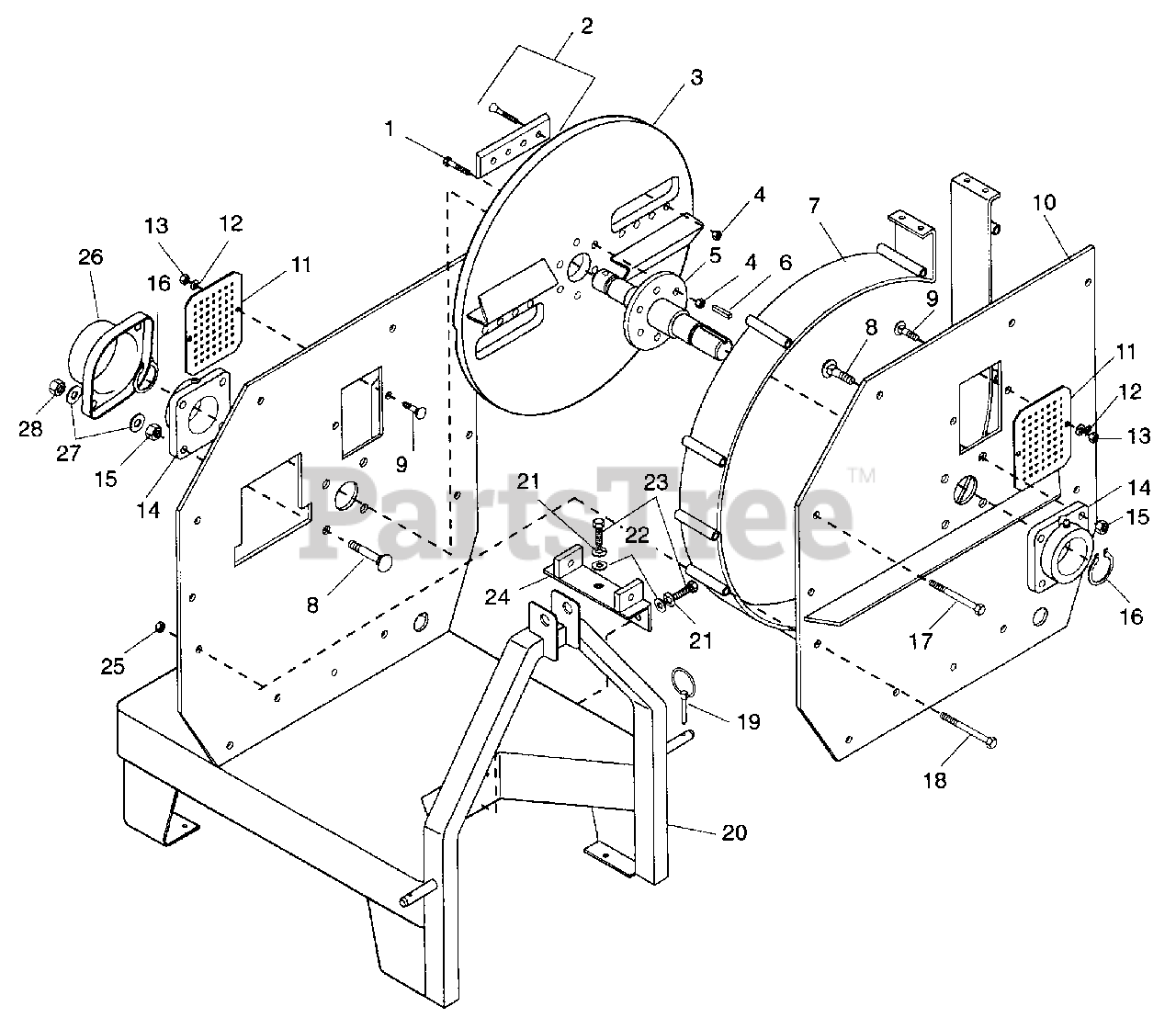

993005 - Gravely PTO Chipper, 540 Rpm, 3 Point Hitch (SN: 000101 & Above) FRAME Parts Diagram

PTO Chipper, 540 Rpm, 3 Point Hitch

FRAME Parts Diagram

  • Title
1

Gravely 059235

Bolt-Hex .50-13 x 2.00 Grade 5
(Superseded to 05969700)

$

$

Not available

2

Gravely 793002

Chipper Knife Kit 210/PTO

$

$

Not available

3

Gravely 041193

Flywheel PTO

$

$

Not available

4

Gravely 065127

Nut-Locking-Crown .50-13
(Superseded to 06528200)

$3.99

$

In Stock, only 2 left!

0

5

Gravely 041200

Arbor Shaft
(Superseded to 07220500)

$31.99

$

In Stock, only 2 left!

0

6

Gravely 066056

Key-Straight .38 x 2.0 x .38
(Superseded to 06605600)

$

$

Not available

7

Gravely 041068

Flywheel Drum Ring
(Superseded to 09349800)

$

$

Not available

8

Gravely 070097

Bolt-Lug .50-20 x 1.50
(Superseded to 07009700)

$11.99

$

Usually ships in 4-12 days

0

9

Gravely 070098

Bolt-Carriage Secial Rib .38-16 x 1.0
(Superseded to 07009800)

$

$

Not available

10

Gravely 041182

Flywheel Plate Weldment
(Superseded to 05942600)

$

$

Not available

11

Gravely 041031

Inspection Plate
(Superseded to 09348600)

$

$

Not available

12

Gravely 063004

Washer-Lock .375 x .155
(Superseded to 06300120)

$2.49

$

In Stock, Qty 13

0

13

Gravely 065018

Nut-Hex .375-16 Grade 2
(Superseded to 06500917)

$0.99

$

In Stock, only 2 left!

0

14

Gravely 093021

4 Hole Flange Bearing
(Superseded to 09302100)

$

$

Not available

15

Gravely 065172

Nut-Locking-Top .50-20
(Superseded to 06517200)

$

$

Not available

16

Gravely 057104

Ring-Retaining-External 1.500 x .109
(Superseded to 05715500)

$5.99

$

Usually ships in 4-12 days

0

17

Gravely 059247

Bolt-Hex .38-16 x 6.00 Grade 5
(Superseded to 05966000)

$

$

Not available

18

Gravely 059254

Bolt-Hex .38-16 x 5.50
(Superseded to 05982000)

$3.99

$

In Stock, only 2 left!

0

19

Gravely 041191

Yoke Pin
(Superseded to 07523000)

$5.99

$

Usually ships in 4-12 days

0

20

041181

Main Chipper Weldment

$

$

Not available

21

Gravely 063005

Washer-Lock .438 x .133
(Superseded to 06310700)

$2.99

$

Usually ships in 4-12 days

0

22

Gravely 064120

Washer-Flat-Steel .563 x 1.375 x .109
(Superseded to 06401012)

$3.49

$

In Stock, Qty 20+

0

23

Gravely 059200

Bolt-Hex .50-13 x 1.50 Grade 5
(Superseded to 05901631)

$3.99

$

In Stock, only 1 left!

0

24

Gravely 041184

Swing Arm Mount Weldment

$

$

Not available

25

Gravely 063021

Nut-Locking Top .375-16

$

$

Not available

26

Gravely 093089

Bearing Cover
(Superseded to 09308900)

$30.99

$

Usually ships in 4-12 days

0

27

Gravely 064180

Washer-Flat-Steel .520 x .827 x .062
(Superseded to 06401114)

$2.49

$

In Stock, Qty 18

0

28

065054

Nut-Locking-Center .50-20

$

$

Not available
