993007 (Pro-Chip 310) - Gravely Pro-Chip Chipper, 25hp Kohler Command (SN: 000101 & Above) ROLLER Parts Diagram

Pro-Chip Chipper, 25hp Kohler Command

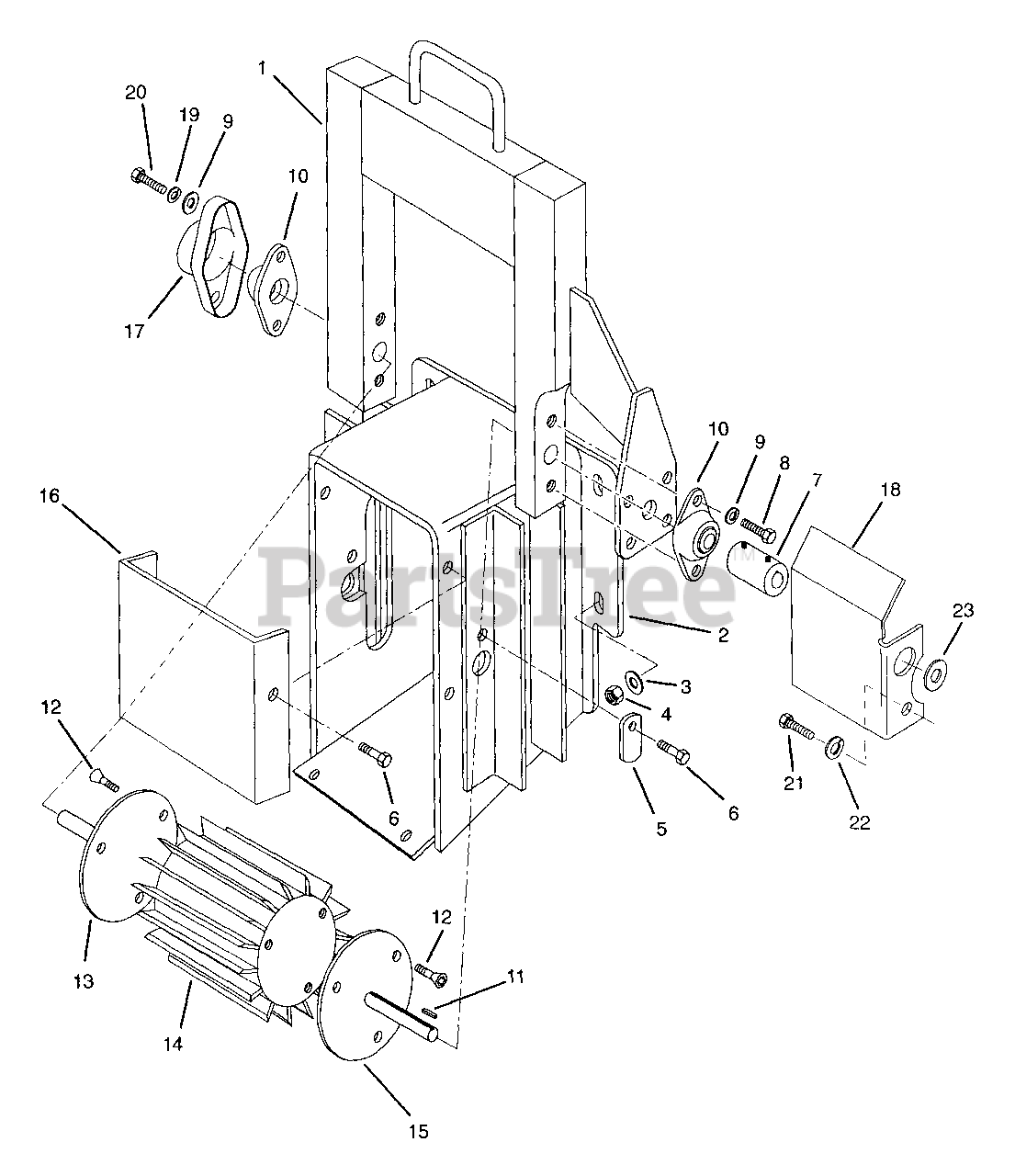

ROLLER Parts Diagram

  • Title
1

Gravely 04108853

Roller Carrier

$

$

Not available

2

Gravely 04108453

Frame-Feed Roll

$

$

Not available

3

Gravely 06444000

Washer-Flat-Steel .406 x 1.00 x .188
(Superseded to 06401108)

$2.49

$

In Stock, Qty 20+

0

4

Gravely 06529600

Nut-Locking Top .38-16
(Superseded to 06500825)

$1.49

$

In Stock, Qty 20+

0

5

Gravely 04110453

Enclosure

$

$

Not available

6

Gravely 07412000

Screw-Tapping .25-20 x .50-Grade 5
(Superseded to 07400122)

$1.49

$

In Stock, Qty 20+

0

7

$

$

Not available

8

Gravely 05962800

Bolt-Hex .44-14 x 1.50-Grade 5
(Superseded to 05901633)

$3.49

$

In Stock, only 1 left!

0

9

Gravely 06309300

Washer-Lock .438 x .133
(Superseded to 06300121)

$2.99

$

In Stock, only 2 left!

0

10

Gravely 05416800

Bearing-Flange

$

$

Not available

11

Gravely 06603400

Key-Square .25 x .25 x 1.25

$3.99

$

In Stock, only 1 left!

0

12

Gravely 05925500

Bolt -Flat Socket Head .50-13 x 1.0

$

$

Not available

13

Gravely 04108600

Roller Shaft - Left

Note: (Not keyed)

$

$

Not available

14

$

$

Not available

15

Gravely 04108700

Roller Shaft - Right

Note: (Keyed)

$

$

Not available

16

$

$

Not available

17

Gravely 09309000

Bearing Cover
(Superseded to 09342800)

$

$

Not available

18

$

$

Not available

19

Gravely 06441000

Washer-Flat-Steel .38 x .626 x .033
(Superseded to 06401202)

$2.99

$

In Stock, Qty 16

0

20

Gravely 05963800

Bolt-Hex .44-14 x 1.25-Grade 5

$2.99

$

In Stock, only 1 left!

0

21

Gravely 05948700

Bolt-Hex .38-16 x 1.00-Grade 5
(Superseded to 05901711)

$1.49

$

In Stock, Qty 20+

0

22

Gravely 06308800

Washer-Lock .38 x .094
(Superseded to 06300116)

$0.99

$

In Stock, Qty 20+

0

23

Gravely 06435900

Washer-Flat-Steel .43 x 1.00 x .083
(Superseded to 06401008)

$1.49

$

In Stock, Qty 6

0
