993026 (Pro-Chip 618R) - Gravely Pro-Chip Chipper (SN: 000101 & Above) Wiring Diagram Parts Diagram

Pro-Chip Chipper

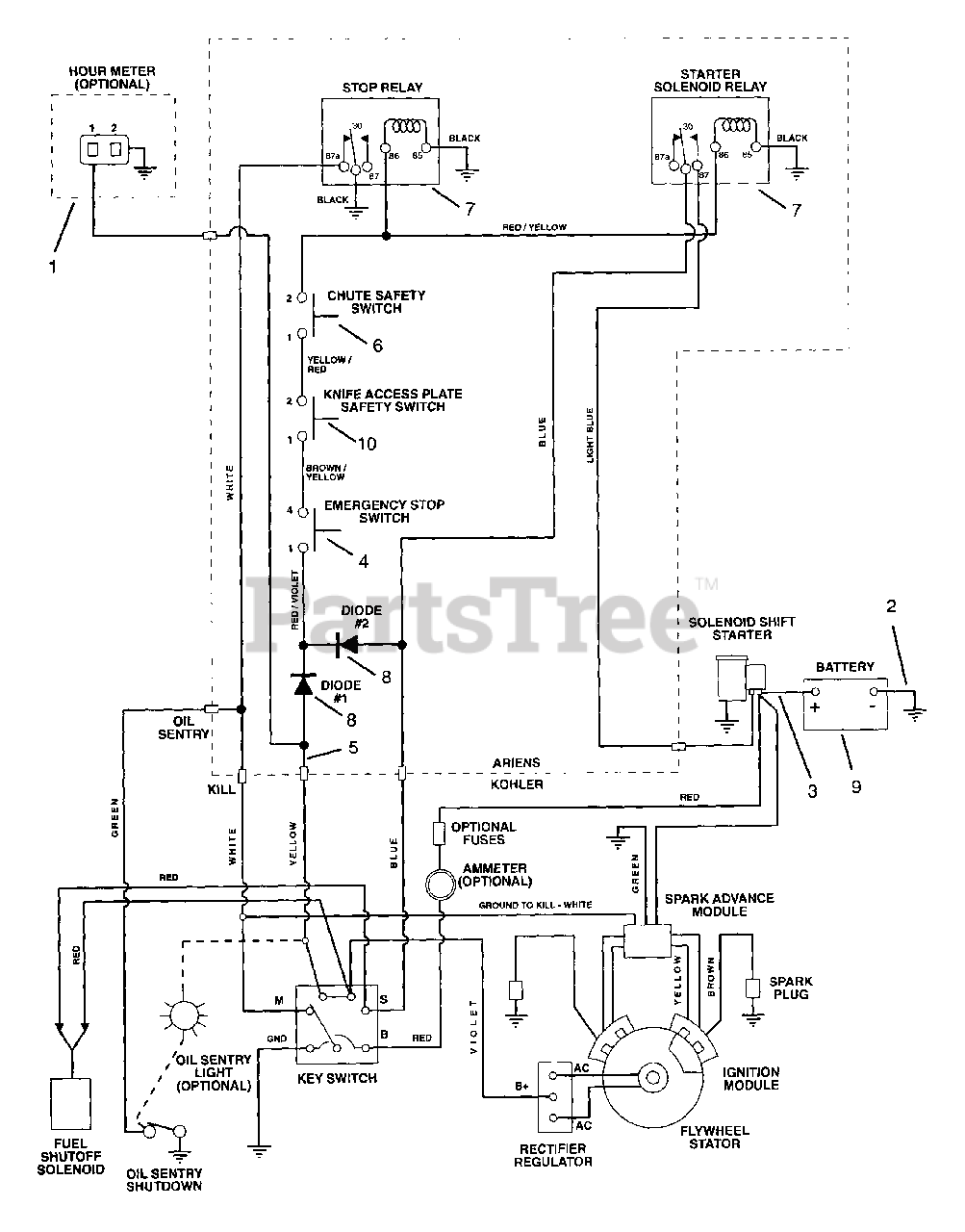

Wiring Diagram Parts Diagram

  • Title
1

Gravely 79302100

ACCESSORY-HOUR METER

Note: (Optional)

$

$

Not available

2

Gravely 09304300

BATTERY CABLE

Note: (Positive)

$

$

Not available

3

Gravely 09304200

BATTERY CABLE

Note: (Negative)

$

$

Not available

4

Gravely 09303500

SWITCH PUSH/PULL

Note: Before Serial #000134

$

$

Not available

Gravely 01545600

SWITCH, CLUTCH

Note: After Serial #000135

$27.99

$

In Stock, Qty 20+

0

5

Gravely 09302400

HARNESS-WIRING

Note: Before Serial #000134

$

$

Not available

Gravely 09348200

HARNESS-WIRING 618R SAFETY SW

Note: (Includes Items 6 through 8); After Serial #000135

$

$

Not available

6

Gravely 09348500

SWITCH-SEALED SAFETY,NORM OPEN

Note: After Serial #000135

$

$

Not available

7

Gravely 03042800

RELAY
(Superseded to 00432101)

Note: After Serial #000135

$25.99

$

In Stock, Qty 20+

0

8

Gravely 03081700

MOLDED DIODE PLUG 1 AMP

Note: After Serial #000135

$29.99

$

In Stock, only 3 left!

0

9

Gravely 09305100

BATTERY MARINE TYPE

$

$

Not available

10

Gravely 01526100

SWITCH, NEUTRAL START N.O.

$

$

Not available
