996140 (440 R) - Gravely Treker Utility Vehicle, 4x4, Red (SN: 000101 - 019999) Steering Components Parts Diagram

Treker Utility Vehicle, 4x4, Red

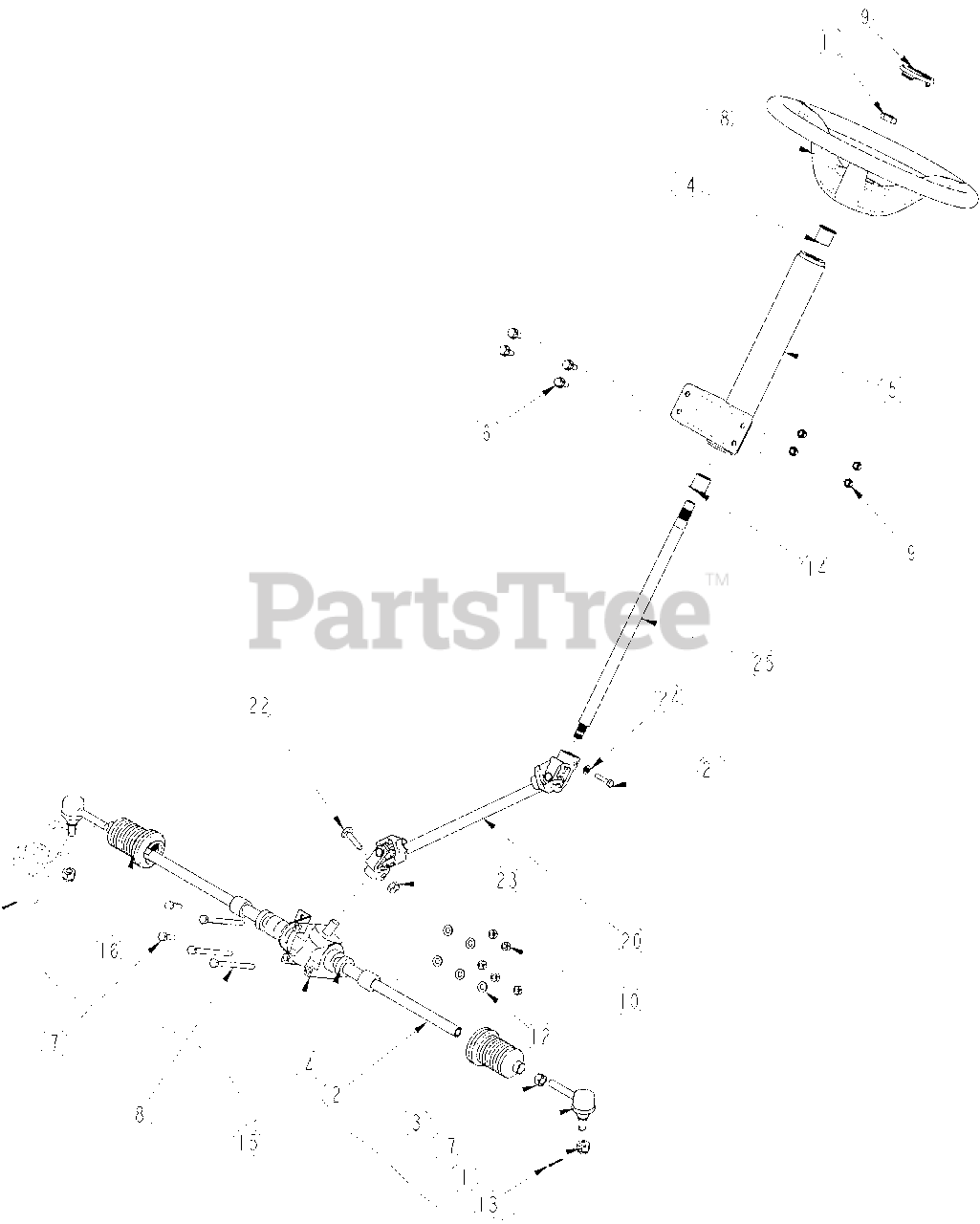

Steering Components Parts Diagram

  • Title
1

Gravely 9175

NUT HEX SLOTTED M12X1.25 PLT

$

$

Not available

2

680002

TIE ROD W/BALL 826-399C/400C

$

$

Not available

3

43142100

NUT HEX M14X1.5 PLT

$

$

Not available

4

47002300

SPACER 826-399C/400C

$

$

Not available

5

700-060H

STEERING COLUMN WELDMENT

$

$

Not available

6

802-387C

HFS 5/16-18X3/4 GR5

$

$

Not available

7

802-714C

HHCS M8X1.25X25 GR8.8 YLW PLT

$

$

Not available

8

802-760C

HHCS M8X1.25X100 GR8.8 PLT

$

$

Not available

9

Gravely 803-084C

NUT HEX NYLOCK 5/16-18 PLT

$

$

Not available

10

803-278C

NUT HEX NYLOCK M8X1.25 PLT

$

$

Not available

11

803-283C

NUT HEX M16X2.00X8MM THK PLT

$

$

Not available

12

804-084C

WASHER FLAT 5/16 HARD ASTMF436

$

$

Not available

13

805-063C

PIN COTTER 3/32 X 1 LONG

$

$

Not available

14

817-525C

BUSHING 1 OD X .75ID X 1

$

$

Not available

15

826-400C

RACK & PINION ST

$

$

Not available

16

909001

BOOT 826-399C/400C

$

$

Not available

17

180006

TIE ROD

$

$

Not available

18

840-064C

STEERING WHEEL

$

$

Not available

19

840-065C

CAP 2 ID PLASTIC (BDY/STRG WHL

$

$

Not available

20

Gravely 840-093C

STEERING SHAFT TRUCK

$187.99

$

Usually ships in 4-12 days

0

21

23035

MVL BOLT FOR 840-093C

$

$

Not available

22

802-628C

HHCS M10X1.5X35 PLT

$

$

Not available

23

803-280C

NUT HEX NYLOCK M10X1.5 PLT

$

$

Not available

24

20061

MVL SPRING WASHER FOR 840-093C

$

$

Not available

25

Gravely 840-130C

UPPER STEERING SHAFT TRUCK ASM

$35.99

$

Usually ships in 4-12 days

0
