AH 254 - Shindaiwa Articulating Hedge Trimmer (SN: T12711001001 - T12711999999) BLADES, GEAR CASE - WITHOUT TIP GUARD Parts Diagram

Articulating Hedge Trimmer

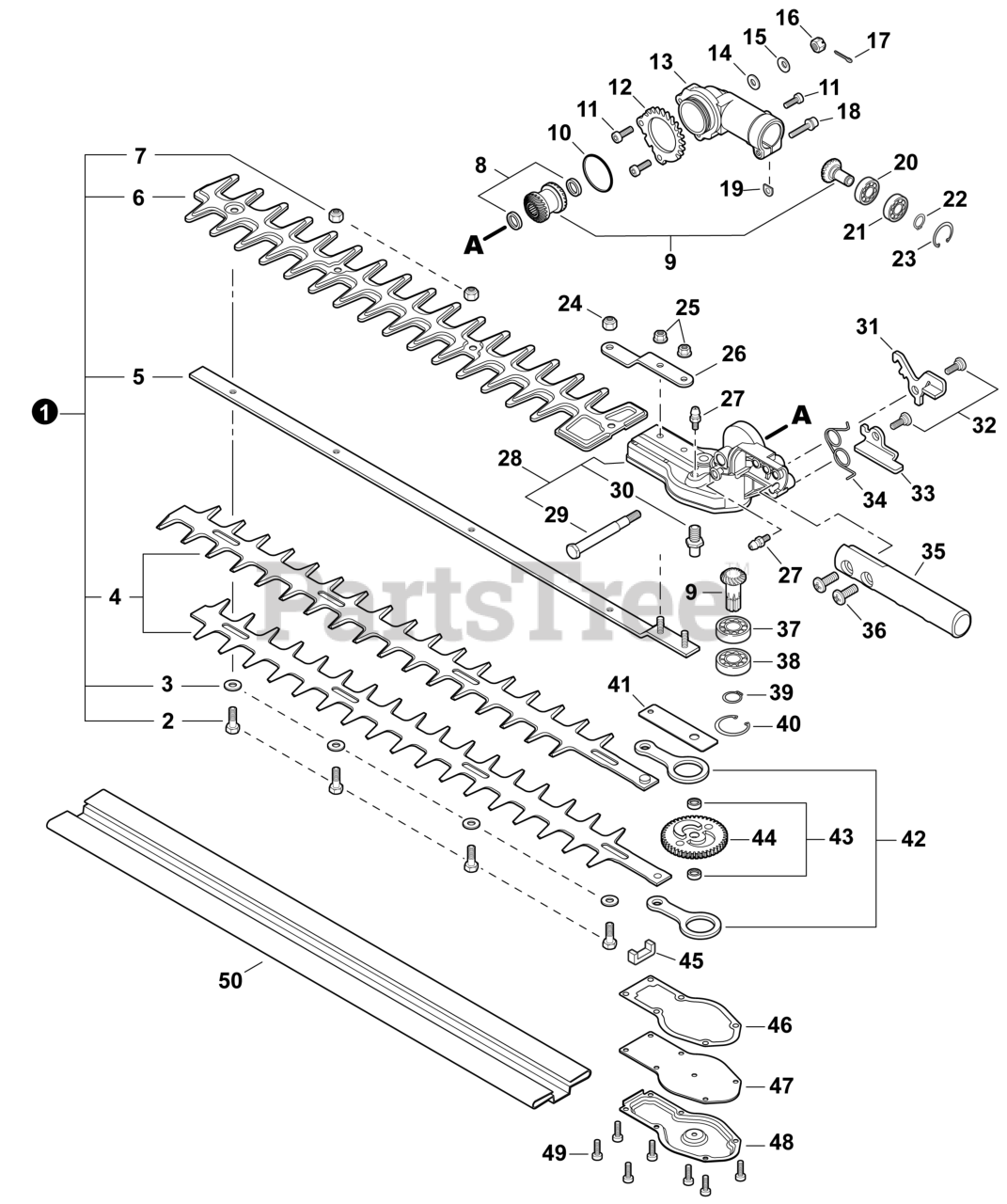

BLADES, GEAR CASE - WITHOUT TIP GUARD Parts Diagram

  • Title
1

Echo X041000311

CUTTER ASSY, 22"

Note: Includes Items 2-7

$283.99

$

In Stock, Qty 6

0

2

Echo V204000570

BOLT M6x20

$1.99

$

In Stock, Qty 20+

0

3

Echo V304000240

WASHER M6

$1.49

$

In Stock, Qty 14

0

4

Echo X411001151

CUTTER 22"

$75.99

$

In Stock, Qty 12

0

5

Echo X425000820

GUIDE BAR 22"

$34.99

$

In Stock, only 1 left!

0

6

Echo X431000080

GUARD, CUTTER BLADE

$20.99

$

In Stock, only 2 left!

0

7

$1.49

$

In Stock, Qty 20+

0

8

Echo V307000250

COLLAR ?16x?10xL= 2

$1.99

$

In Stock, only 1 left!

0

9

Echo P021035780

GEAR SET

$80.99

$

In Stock, only 2 left!

0

10

$1.99

$

In Stock, only 3 left!

0

11

Echo 90010505012

BOLT 5x12

$1.49

$

In Stock, only 3 left!

0

12

Echo C465000020

RING, LOCKING

$36.99

$

Usually ships in 2-4 days

0

13

Echo C531000700

HOUSING, UPPER GEAR CASE

$55.99

$

Usually ships in 2-4 days

0

14

Echo 90060300006

WASHER 6.5x13x1

$0.99

$

In Stock, Qty 20+

0

15

Echo V347000030

WASHER, CONE M6

$1.49

$

In Stock, Qty 9

0

16

$1.99

$

In Stock, only 2 left!

0

17

Echo 9300216150

PIN, COTTER ?1.6x15

$1.49

$

In Stock, Qty 6

0

18

Echo V203000560

BOLT M5x25

$1.99

$

In Stock, only 3 left!

0

19

Echo V340000300

D-WASHER

$1.49

$

In Stock, Qty 6

0

20

Echo 90080000609

BEARING, BALL 609

$11.99

$

In Stock, Qty 5

0

21

Echo 90080400609

BEARING, BALL 609ZZ

$18.99

$

In Stock, only 2 left!

0

22

Echo 90070600009

RING, SNAP ?9

$1.49

$

In Stock, Qty 17

0

23

Echo 90070200024

RING, SNAP 24

$1.99

$

In Stock, only 4 left!

0

24

$1.49

$

In Stock, Qty 20+

0

25

Echo V263000330

NUT, FLANGE M5

$1.49

$

In Stock, Qty 19

0

26

Echo V152002391

BRACKET, CUTTER

$8.49

$

In Stock, only 1 left!

0

27

Echo V187000080

FITTING, GREASE

$1.99

$

In Stock, Qty 5

0

28

Echo P021028811

HOUSING ASSY, GEAR CASE

Note: Includes Items 29-30

$90.99

$

In Stock, only 2 left!

0

29

$21.99

$

Usually ships in 2-4 days

0

30

Echo C534000660

MAINSHAFT

$9.99

$

In Stock, only 1 left!

0

31

Echo C661000070

LEVER, LOCK

$10.99

$

In Stock, only 4 left!

0

32

Echo V204000580

BOLT M6

$1.99

$

In Stock, Qty 20+

0

33

Echo C661000080

RELEASE, LOCK

$7.49

$

Usually ships in 2-4 days

0

34

Echo V452000710

SPRING, TORSION

$2.99

$

In Stock, only 2 left!

0

35

Echo C403000480

LEVER, ADJUSTMENT

$6.49

$

In Stock, only 2 left!

0

36

Echo 9146306020

SCREW, TRUSS M6x20

$1.49

$

Usually ships in 2-4 days

0

37

Echo 90080006001

BEARING, BALL 6001
(Superseded to 90080036001)

$11.99

$

In Stock, Qty 7

0

38

Echo 90080406001

BEARING, BALL 6001ZZ

$13.99

$

In Stock, Qty 5

0

39

Echo 9242312000

RING, SNAP ?12

$1.49

$

In Stock, only 3 left!

0

40

Echo 90070200028

RING, SNAP 28

$1.99

$

In Stock, Qty 20+

0

41

Echo V150002460

PLATE, GUIDE

$1.99

$

Usually ships in 2-4 days

0

42

$12.99

$

In Stock, Qty 13

0

43

Echo V355000440

SPACER ?11x?8x3.4

$2.49

$

In Stock, only 2 left!

0

44

Echo V650000530

GEAR, CAM

$35.99

$

Usually ships in 2-4 days

0

45

Echo V541000220

PACKING, FELT

$1.99

$

In Stock, only 4 left!

0

46

Echo V110000140

GASKET, GEAR CASE

$1.99

$

In Stock, Qty 7

0

47

$8.99

$

Usually ships in 2-4 days

0

48

Echo C539000081

COVER, GEAR CASE

$10.99

$

Usually ships in 2-4 days

0

49

Echo 90010504010

BOLT 4x10

$1.49

$

In Stock, Qty 20+

0

50

Echo X495000410

SCABBARD
(Superseded to X495000780)

$12.99

$

In Stock, Qty 17

0
