BC 3400 DL - RedMax Brushcutter (SN: 100101 & Above) (2001-09) 032 - FIG. 4 DRIVE UNIT Parts Diagram

Brushcutter

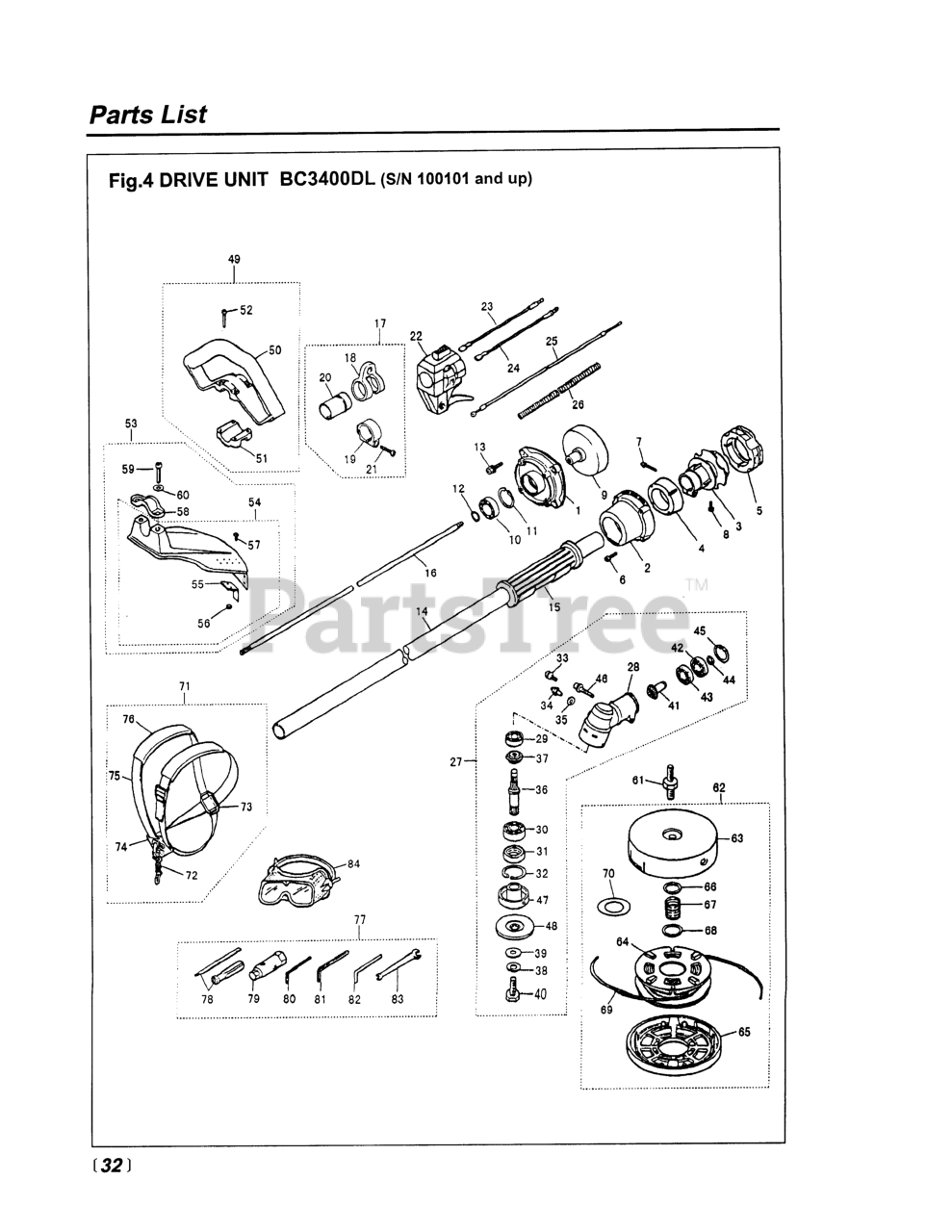

032 - FIG. 4 DRIVE UNIT Parts Diagram

  • Title
1

RedMax 405011110

HOUSING
(Superseded to 515358701)

$

$

Not available

2

RedMax 405011150

CAP
(Superseded to 515358801)

$14.99

$

Usually ships in 3-10 days

0

3

RedMax 405011210

JOINT
(Superseded to 521320501)

$15.99

$

Usually ships in 3-10 days

0

4

RedMax 405011250

ABSORBER-F
(Superseded to 521320601)

$9.99

$

Usually ships in 3-10 days

0

5

RedMax 405011260

ABSORBER-R

$6.82

$

Usually ships in 3-10 days

0

6

RedMax 0125230530

BOLT, M5 X 30
(Superseded to 506609401)

$3.99

$

Usually ships in 3-10 days

0

7

RedMax 0125230630

BOLT, M6 x 30
(Superseded to 522655401)

$3.99

$

Usually ships in 3-10 days

0

8

RedMax 0125230510

BOLT, M5 X 10
(Superseded to 505169901)

$4.99

$

In Stock, only 3 left!

0

9

RedMax 405011311

848-B81-51A1
(Superseded to 521538801)

$40.99

$

Usually ships in 3-10 days

0

10

RedMax 0600406202

BEARING
(Superseded to 516131701)

$18.99

$

Usually ships in 3-10 days

0

11

RedMax 0406503515

RING, SNAP, M35 X 1.5
(Superseded to 516126001)

$2.49

$

Usually ships in 3-10 days

0

12

RedMax 0406401510

RING, SNAP, M15 X 1.0

$0.43

$

Usually ships in 3-10 days

0

13

RedMax 646891150

BOLT, M6 x 20

$0.39

$

Usually ships in 3-10 days

0

14

RedMax 400112100

PIPE COMP.
(Superseded to 521320201)

$133.99

$

Usually ships in 3-10 days

0

15

RedMax 357732141

GRIP (RPLS 3577-32140 & 3220-
(Superseded to 521651001)

$8.93

$

Usually ships in 3-10 days

0

16

RedMax 405012211

SHAFT, DRIVE (REPLACES -12210)
(Superseded to 515359601)

$48.99

$

Usually ships in 3-10 days

0

17

RedMax 652017100

HANGER ASSEMBLY
(Superseded to 521480201)

$

$

Not available

18

RedMax 652017110

HANGER
(Superseded to 521480301)

$9.22

$

Usually ships in 3-10 days

0

19

RedMax 652017120

CLAMP
(Superseded to 521480401)

$8.99

$

Usually ships in 3-10 days

0

20

$1.44

$

Usually ships in 3-10 days

0

21

RedMax 026390525

SCREW, M5 x 25
(Superseded to 516113401)

$3.99

$

Usually ships in 3-10 days

0

22

RedMax 623212400

848-8R2-0331
(Superseded to 510947701)

$40.99

$

Usually ships in 3-10 days

0

23

RedMax T300314420

CORD (A), BLACK
(Superseded to 521805301)

$

$

Not available

24

RedMax T300314430

CORD (B), RED
(Superseded to 521805401)

$

$

Not available

25

RedMax 185582100

CABLE COMP (RPLS 1633-83100)
(Superseded to 513422001)

$

$

Not available

26

RedMax T300314510

TUBE
(Superseded to 521805501)

$4.99

$

Usually ships in 3-10 days

0

27

RedMax T300313000

T3003-13001
(Superseded to 570910401)

$267.99

$

Usually ships in 3-10 days

0

28

RedMax 354113114

GEARCASE (RPLS -13113)
(Superseded to 521178501)

$

$

Not available

29

RedMax 0600006000

BEARING (RPLS T3403-13510)
(Superseded to 505170201)

$9.99

$

In Stock, Qty 6

0

30

$

$

Not available

31

RedMax 318013141

SEAL, OIL
(Superseded to 520889801)

$6.49

$

In Stock, only 2 left!

0

32

RedMax 0406503212

RING, SNAP, M32 x 1.2
(Superseded to 504121001)

$3.99

$

Usually ships in 3-10 days

0

33

RedMax 0125230510

BOLT, M5 X 10
(Superseded to 505169901)

$4.99

$

In Stock, only 3 left!

0

34

RedMax 319913350

FITTING, GREASE
(Superseded to 505171501)

$6.49

$

Usually ships in 3-10 days

0

35

RedMax 0164120608

WASHER, M6 X .8
(Superseded to 505171601)

$3.99

$

Usually ships in 3-10 days

0

36

RedMax 405013210

SHAFT
(Superseded to 521321301)

$

$

Not available

37

RedMax 318013220

GEAR, BEVEL
(Superseded to 578122701)

$60.99

$

Usually ships in 3-10 days

0

38

RedMax 331043210

WASHER (RPLS 3180-13270)
(Superseded to 505169701)

$4.99

$

In Stock, only 3 left!

0

39

RedMax 0164330823

WASHER, M8 x 2.3 (RPLS -20823)
(Superseded to 505169801)

$4.99

$

In Stock, only 3 left!

0

40

RedMax 357933260

BOLT, LH
(Superseded to 505169601)

$7.49

$

In Stock, Qty 20+

0

41

RedMax 354113311

PINION
(Superseded to 521179201)

$60.99

$

Usually ships in 3-10 days

0

42

$

$

Not available

43

RedMax 0600006000

BEARING (RPLS T3403-13510)
(Superseded to 505170201)

$9.99

$

In Stock, Qty 6

0

44

RedMax 318013330

RING, SNAP
(Superseded to 514128201)

$4.99

$

In Stock, Qty 7

0

45

RedMax 0406502612

RING, SNAP, M26 X 1.2
(Superseded to 516125501)

$4.99

$

In Stock, only 4 left!

0

46

RedMax 354013260

BOLT, M6 x 1.35
(Superseded to 521171901)

$3.99

$

In Stock, only 1 left!

0

47

RedMax 354113241

HOLDER (A)
(Superseded to 514366601)

$26.99

$

In Stock, only 2 left!

0

48

RedMax 354113251

HOLDER (B)
(Superseded to 505171401)

$12.99

$

In Stock, Qty 6

0

49

RedMax 646214100

HANDLE ASSEMBLY
(Superseded to 521473001)

$34.99

$

Usually ships in 3-10 days

0

50

RedMax 646214310

HANDLE
(Superseded to 515642801)

$24.99

$

Usually ships in 3-10 days

0

51

RedMax 646214320

CLAMP
(Superseded to 521473201)

$6.49

$

Usually ships in 3-10 days

0

52

RedMax 026390535

SCREW, M5 x 35
(Superseded to 516113601)

$

$

Not available

53

RedMax 635824002

GUARD ASSY (RPLS -24001)
(Superseded to 574016201)

$30.99

$

Usually ships in 3-10 days

0

54

RedMax 653824102

GUARD COMP

$

$

Not available

55

RedMax 604124140

BLADE
(Superseded to 521404201)

$

$

Not available

56

RedMax 332015310

NUT
(Superseded to 521000601)

$4.99

$

In Stock, Qty 7

0

57

RedMax 026330512

SCREW, M5 x 12
(Superseded to 510478301)

$3.99

$

Usually ships in 3-10 days

0

58

RedMax 354124121

CLAMP
(Superseded to 514368601)

$6.49

$

Usually ships in 3-10 days

0

59

RedMax 354024130

BOLT, M6 x 1.30
(Superseded to 521176001)

$4.99

$

In Stock, only 2 left!

0

60

RedMax 029020615

WASHER, M6 X 15

$0.17

$

Usually ships in 3-10 days

0

61

RedMax 604199220

SHAFT (RPLS 3274-99120)
(Superseded to 515517601)

$6.49

$

In Stock, only 1 left!

0

62

RedMax PT100

6
(Superseded to 515516101)

$51.99

$

Usually ships in 3-10 days

0

63

RedMax 604199111

CASE (USE -99112)
(Superseded to 521404702)

$45.99

$

Usually ships in 3-10 days

0

64

RedMax 604199140

6041-99141
(Superseded to 515516901)

$74.99

$

Usually ships in 3-10 days

0

65

RedMax 604199130

COVER
(Superseded to 521404801)

$60.99

$

Usually ships in 3-10 days

0

66

RedMax 326815150

PLATE, LARGE
(Superseded to 520939401)

$

$

Not available

67

RedMax 604199161

6041-99162
(Superseded to 515517001)

$9.99

$

Usually ships in 3-10 days

0

68

RedMax 326815170

PLATE, SMALL
(Superseded to 520939801)

$6.49

$

In Stock, only 1 left!

0

69

RedMax 604199181

CORD
(Superseded to 521405301)

$30.99

$

Usually ships in 3-10 days

0

70

RedMax 646015210

SPACER
(Superseded to 521472701)

$

$

Not available

71

RedMax 656595200

6565-95201
(Superseded to 511003401)

$72.99

$

Usually ships in 3-10 days

0

72

RedMax 656517210

6565-17211
(Superseded to 656517211)

$7.45

$

Usually ships in 3-10 days

0

73

$1.14

$

Usually ships in 3-10 days

0

74

RedMax 656595230

HANGER COMP.
(Superseded to 574019001)

$

$

Not available

75

RedMax 65651720001

BAND (NOT SOLD SEPARATELY)

$

$

Not available

76

RedMax 65651720002

PROTECTOR

$17.28

$

Usually ships in 3-10 days

0

77

RedMax 353291000

TOOL SET
(Superseded to 514248101)

$2.49

$

Usually ships in 3-10 days

0

78

RedMax 103091340

SCREWDRIVER
(Superseded to 516153801)

$

$

Not available

79

RedMax 323991310

NO LONGER AVAILABLE

Note: Context Note: @ÿ

$

$

Not available

80

RedMax 0900700425

WRENCH (TOOL)

$0.75

$

Usually ships in 3-10 days

0

81

RedMax 0900700528

WRENCH (TOOL)
(Superseded to 516144701)

$4.99

$

Usually ships in 3-10 days

0

82

RedMax 354091110

BAR
(Superseded to 521176101)

$4.99

$

Usually ships in 3-10 days

0

83

RedMax 354091120

SPANNER, 8 X 10 (RPLS 2540- )
(Superseded to 506615001)

$7.49

$

In Stock, Qty 10

0

84

RedMax 624292110

NO LONGER AVAILABLE

Note: Context Note: @ÿ

$6.72

$

Usually ships in 3-10 days

0
