BF130 AX LA (BZBE) - Honda Marine Engine, Made in Japan (SN: BZBE-1000001 - BZBE-1099999) REMOTE CONTROL (TOP MOUNT SINGLE TYPE) Parts Diagram

Marine Engine, Made in Japan

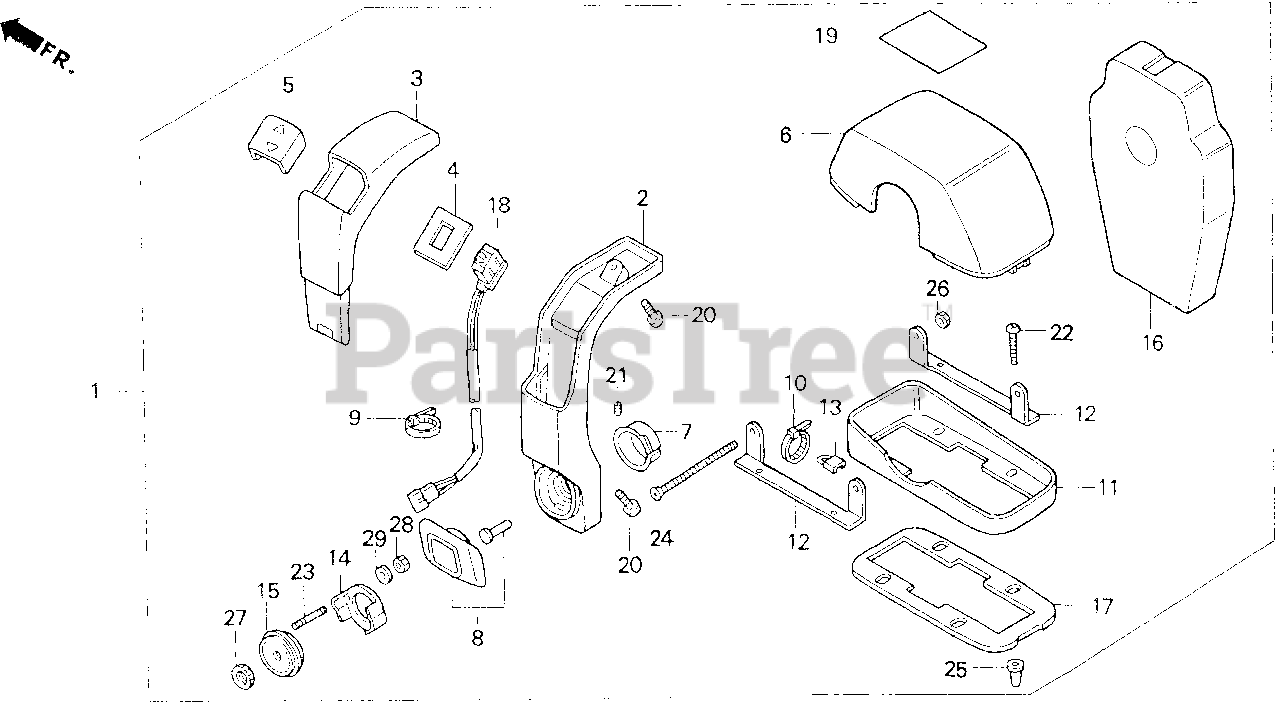

REMOTE CONTROL (TOP MOUNT SINGLE TYPE) Parts Diagram

  • Title
1

Honda 24800-ZW1-V01

BOX ASSY., REMOTE CONTROL (TOP MOUNT SINGLE) (NA USE ALT:24800-ZW7-V01) Use up to Frame SN 1004789.

$

$

Currently unavailable

2

Honda 24811-ZW1-V01

HANDLE, REMOTE CONTROL Use up to Frame SN 1004789.

$109.99

$

Usually ships in 3-6 days

0

3

Honda 24813-ZW1-V01

GRIP, REMOTE CONTROL HANDLE Use up to Frame SN 1004789.

$21.99

$

Usually ships in 3-6 days

0

4

Honda 24817-ZW1-003

PLATE, SWITCH SETTING Use up to Frame SN 1004789.

$5.49

$

Usually ships in 3-6 days

0

5

Honda 24819-ZW1-003

COVER, GRIP Use up to Frame SN 1004789.

$6.49

$

Usually ships in 3-6 days

0

6

Honda 24820-ZW1-V01

HOUSING ASSY., REMOTE CONTROL BOX (A) (NOT AVAILABLE) Use up to Frame SN 1004789.

$

$

Currently unavailable

7

Honda 24821-ZW1-003

BUSHING Use up to Frame SN 1004789.

$3.49

$

Usually ships in 3-6 days

0

8

Honda 24822-ZW1-003

BUTTON ASSY. Use up to Frame SN 1004789.

$18.99

$

Usually ships in 3-6 days

0

9

Honda 24824-ZW1-003

BAND A, CABLE Use up to Frame SN 1004789.

$1.49

$

Usually ships in 3-6 days

0

10

Honda 24829-ZW1-003

BAND B, CABLE Use up to Frame SN 1004789.

$0.99

$

Usually ships in 3-6 days

0

11

Honda 24830-ZW1-V01

HOUSING ASSY., REMOTE CONTROL BOX (B) Use up to Frame SN 1004789.

$23.99

$

Usually ships in 3-6 days

0

12

Honda 24832-ZW1-003

BRACKET, REMOTE CONTROL HOUSING Use up to Frame SN 1004789.

$34.99

$

Usually ships in 3-6 days

0

13

Honda 24833-ZW1-003

ANCHOR Use up to Frame SN 1004789.

$1.49

$

Usually ships in 3-6 days

0

14

Honda 24837-ZW1-003

BRACKET, SWITCH MOUNTING Use up to Frame SN 1004789.

$10.99

$

Usually ships in 3-6 days

0

15

Honda 24838-ZW1-003

PLATE ASSY., SWITCH MOUNTING Use up to Frame SN 1004789.

$36.99

$

Usually ships in 3-6 days

0

16

Honda 24870-ZW1-V01

HOUSING ASSY. (INNER) (TOP MOUNT) Use up to Frame SN 1004789.

$

$

Currently unavailable

17

Honda 28434-ZW1-V01

GASKET Use up to Frame SN 1004789.

$6.99

$

Usually ships in 3-6 days

0

18

Honda 35370-ZW1-V01

SWITCH ASSY., POWER TRIM-TILT (A) Use up to Frame SN 1004789.

$129.99

$

Usually ships in 3-6 days

0

19

Honda 87703-ZW1-003

MARK, REMOTE CONTROL (SINGLE) Use up to Frame SN 1004789.

$6.49

$

Usually ships in 3-6 days

0

20

Honda 90130-ZW1-003

SCREW (10-32X1") Use up to Frame SN 1004789.

$1.99

$

Usually ships in 3-6 days

0

21

Honda 90131-ZW1-003

SCREW SET (1/4-20X16") Use up to Frame SN 1004789.

$1.49

$

Usually ships in 3-6 days

0

22

Honda 90132-ZW1-003

SCREW (10-32X1-1/2") Use up to Frame SN 1004789.

$1.99

$

Usually ships in 3-6 days

0

23

Honda 90134-ZW1-003

STUD (10-32X2") Use up to Frame SN 1004789.

$4.99

$

Usually ships in 3-6 days

0

24

Honda 90135-ZW1-003

SCREW (10-32X2-1/4") Use up to Frame SN 1004789.

$1.99

$

Usually ships in 3-6 days

0

25

Honda 90321-ZW1-003

NUT, WELDING (10-32) Use up to Frame SN 1004789.

$1.99

$

Usually ships in 3-6 days

0

26

Honda 90322-ZW1-003

NUT (10-32) Use up to Frame SN 1004789.

$6.99

$

Usually ships in 3-6 days

0

27

Honda 90323-ZW1-003

NUT, LOCK (15/32-32) Use up to Frame SN 1004789.

$7.49

$

Usually ships in 3-6 days

0

28

Honda 90324-ZW1-003

NUT (10-32) Use up to Frame SN 1004789.

$1.99

$

Usually ships in 3-6 days

0

29

Honda 90550-ZW1-003

WASHER Use up to Frame SN 1004789.

$1.49

$

Usually ships in 3-6 days

0
