BF25 DK2 LRGA (BATJ) - Honda Marine Engine, Made in Japan (SN: BATJ-1400001 - BATJ-9999999) OIL PUMP Parts Diagram

Marine Engine, Made in Japan

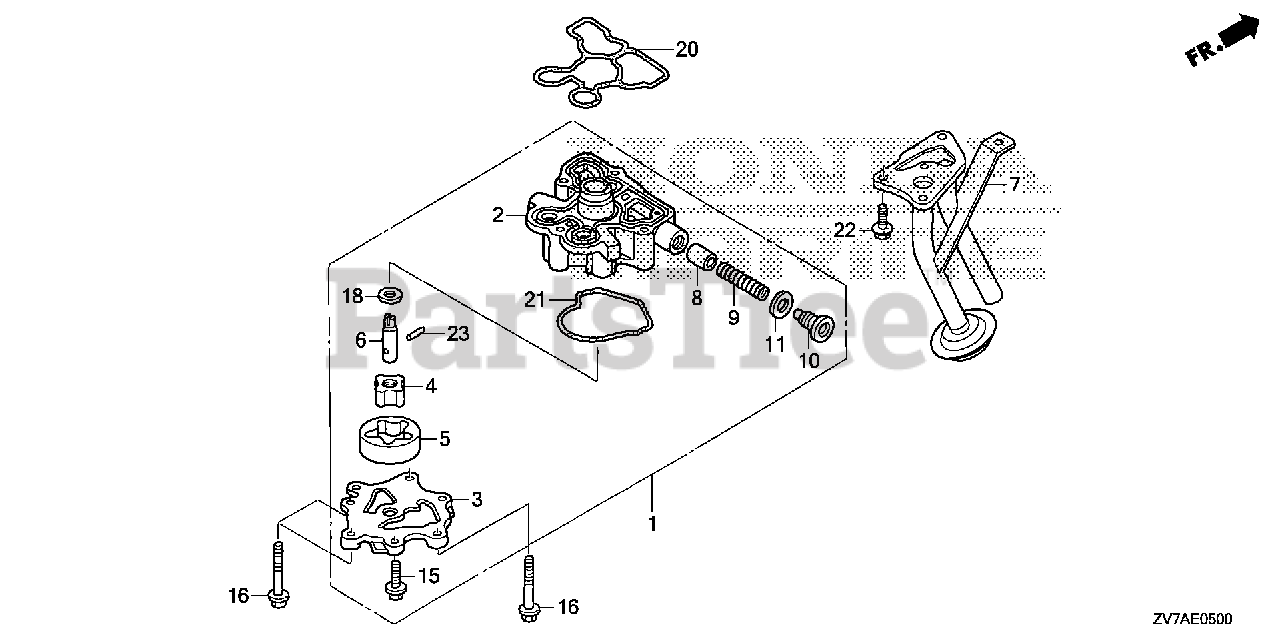

OIL PUMP Parts Diagram

  • Title
1

Honda 15100-ZV7-000

PUMP ASSY., OIL

$229.99

$

Usually ships in 3-6 days

0

2

Honda 15111-ZV7-000

BODY, OIL PUMP

$131.99

$

Usually ships in 3-6 days

0

3

Honda 15121-ZV7-000

COVER, OIL PUMP

$42.99

$

Usually ships in 3-6 days

0

4

Honda 15131-ME2-000

ROTOR, OIL PUMP (INNER)

$22.99

$

Usually ships in 3-6 days

0

5

Honda 15133-ME2-000

ROTOR, OIL PUMP (OUTER)

$26.99

$

Usually ships in 3-6 days

0

6

Honda 15136-ZV7-000

SHAFT, OIL PUMP

$14.99

$

Usually ships in 3-6 days

0

7

Honda 15220-ZV7-000

STRAINER, OIL

$81.99

$

Usually ships in 3-6 days

0

8

Honda 15231-413-020

VALVE, RELIEF

$26.99

$

Usually ships in 3-6 days

0

9

Honda 15232-KT8-000

SPRING, RELIEF VALVE

$4.99

$

Usually ships in 3-6 days

0

10

Honda 15236-ZV5-010

BOLT, SEALING (14MM)

$6.49

$

Usually ships in 3-6 days

0

11

Honda 15302-PE0-300

WASHER, SEALING (14MM)

$8.49

$

Usually ships in 3-6 days

0

15

Honda 90017-ZV0-C10

BOLT, FLANGE (6X18) (CT200)
(Superseded to 90104-ZZ5-M01)

$2.49

$

Usually ships in 3-6 days

0

16

Honda 90020-ZW5-000

BOLT, FLANGE (6X45)

$2.49

$

Usually ships in 3-6 days

0

18

Honda 90456-333-000

WASHER, THRUST (11MM)

$3.49

$

Usually ships in 3-6 days

0

20

Honda 91301-ZV7-010

O-RING, PUMP COVER

$7.49

$

Usually ships in 3-6 days

0

21

Honda 91302-ZV7-000

O-RING, PUMP COVER

$5.49

$

Usually ships in 3-6 days

0

22

Honda 95701-06016-00

SEE PART DETAILS - PRI; BOLT, FLANGE (6X16)

$1.99

$

In Stock, Qty 20+

0

23

Honda 96220-40158

ROLLER (4X15.8)

$0.99

$

Usually ships in 3-6 days

0
