BF9.9 D2 LHSA (BABJ) - Honda Outboard Engine, Made in Japan (SN: BABJ-1100001 - BABJ-9999999) CYLINDER HEAD Parts Diagram

Outboard Engine, Made in Japan

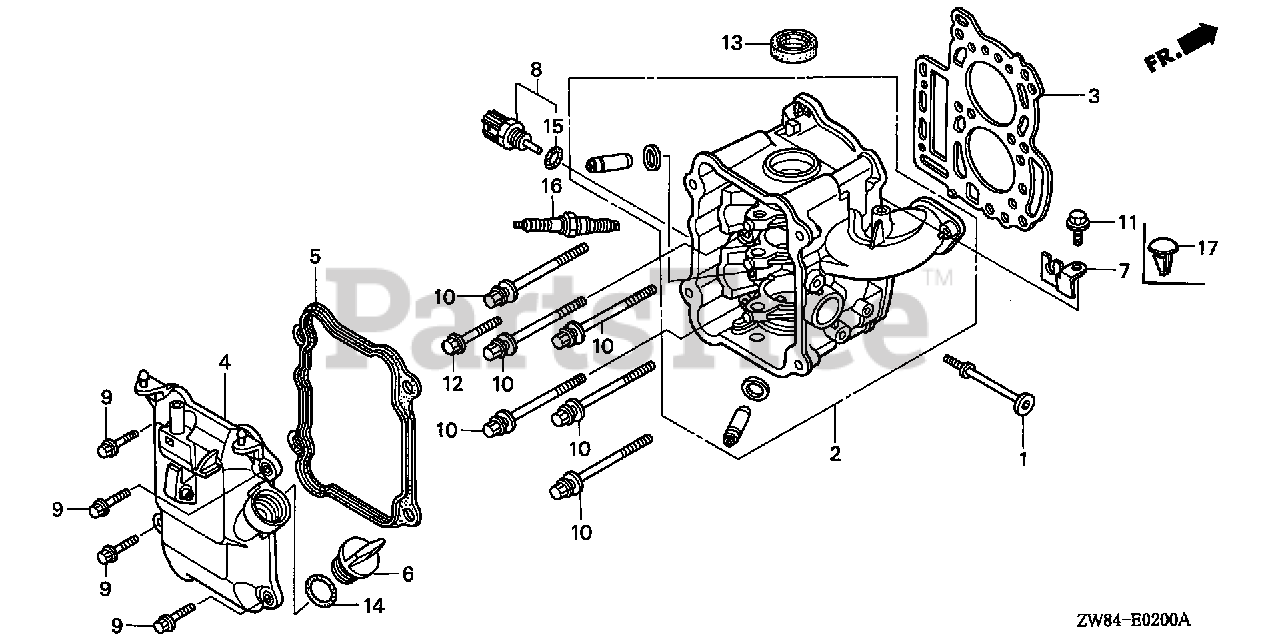

CYLINDER HEAD Parts Diagram

  • Title
1

Honda 12166-ZW9-000

STOPPER, ENGINE SIDE
(Superseded to 12166-ZW9-030)

$6.99

$

Usually ships in 3-6 days

0

2

Honda 12210-ZW9-405ZA

CYLINDER HEAD (000) *NH8* (DARK GRAY)

$720.99

$

Usually ships in 3-6 days

0

3

Honda 12251-ZW9-003

GASKET, CYLINDER HEAD

$77.99

$

Usually ships in 3-6 days

0

4

Honda 12310-ZW9-010

SEE PART DETAILS - SUP; COVER, HEAD

$

$

Currently unavailable

5

Honda 12312-ZW9-000

GASKET, HEAD COVER

$18.99

$

Usually ships in 3-6 days

0

6

$12.99

$

Usually ships in 3-6 days

0

7

Honda 16617-ZW9-000

SEE PART DETAILS - SUP; HOLDER, CABLE
(Superseded to 16617-ZW9-010)

$

$

Not available

7

Honda 16617-ZW9-010

SEE PART DETAILS - PRI; HOLDER, CABLE

$

$

Not available

8

Honda 35673-ZW5-003

SENSOR ASSY., WATER TEMPERATURE

$24.99

$

Usually ships in 3-6 days

0

9

Honda 90003-ZW9-000

BOLT, FLANGE (6X22)
(Superseded to 90003-ZY9-M01)

$2.49

$

Usually ships in 3-6 days

0

10

Honda 90007-ZW9-003

BOLT, FLANGE (8X83)

$8.49

$

Usually ships in 3-6 days

0

11

Honda 90011-ZW9-000

SEE PART DETAILS - PRI; BOLT, FLANGE (6X14) (CT200)

$2.49

$

In Stock, only 1 left!

0

12

Honda 90020-ZW9-000

SEE PART DETAILS - SUP; BOLT, FLANGE (8X40)
(Superseded to 90155-ZW4-000)

$

$

Not available

13

Honda 91202-KJ9-003

OIL SEAL (20X32X6)

$6.49

$

In Stock, only 2 left!

0

14

Honda 91301-805-000

O-RING (26X2.7)

$4.99

$

In Stock, only 3 left!

0

15

Honda 91307-PK2-005

O-RING (9.5X1.5)

$3.49

$

Usually ships in 3-6 days

0

16

Honda 98059-55916

SPARK PLUG (CR5EH-9) (NGK)

$11.99

$

Usually ships in 3-6 days

0

16

Honda 98059-55926

SPARK PLUG (U16FER9) (DENSO)

$13.99

$

Usually ships in 3-6 days

0
