BF90 AY JHTA (BBBL) - Honda Marine Engine, Made in Japan (SN: BBBL-4200001 - BBBL-9999999) CARBURETOR Parts Diagram

Marine Engine, Made in Japan

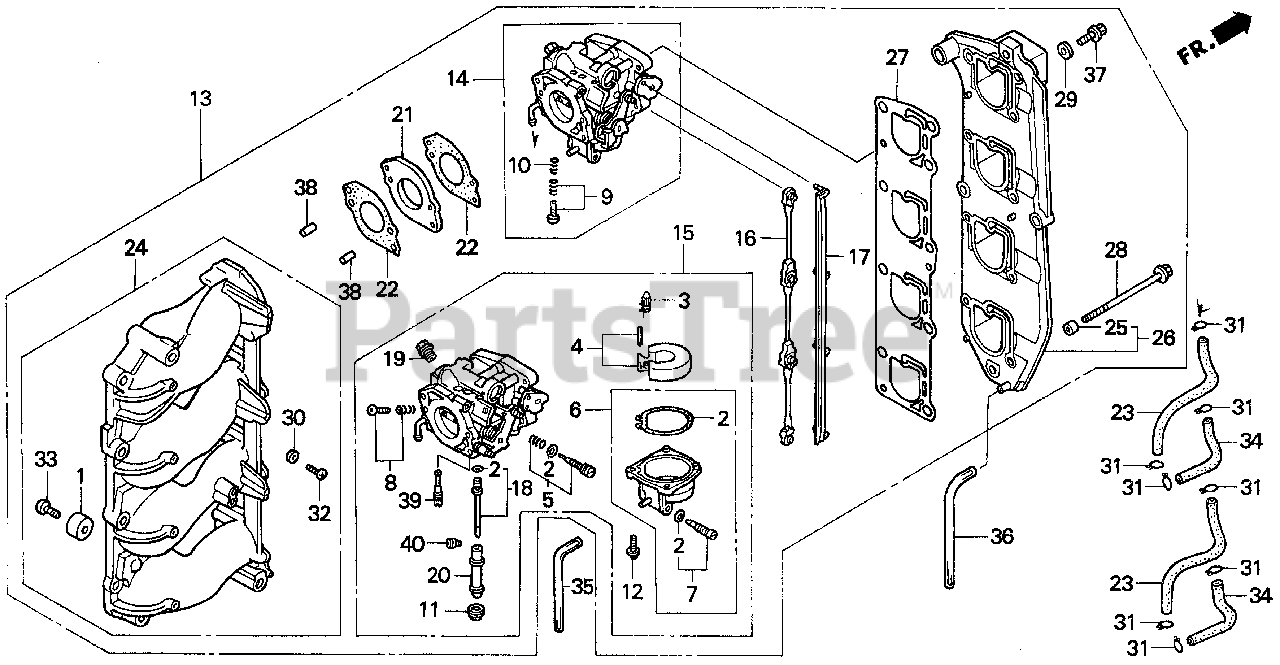

CARBURETOR Parts Diagram

  • Title
1

Honda 12155-ZV5-000

METAL, ANODE

$12.99

$

Usually ships in 3-6 days

0

2

Honda 16010-ZV4-005

GASKET SET

$18.99

$

In Stock, only 2 left!

0

3

Honda 16011-ZV4-005

VALVE SET, FLOAT

$36.99

$

In Stock, only 2 left!

0

4

Honda 16013-ZV4-005

FLOAT SET

Note: Use up to Engine SN BG40B A.

$38.99

$

Usually ships in 3-6 days

0

4

Honda 16013-ZW1-003

SEE PART DETAILS - SUP; FLOAT SET

Note: Use from Engine SN BG40B B.

$

$

Not available

5

$10.99

$

In Stock, only 1 left!

0

6

Honda 16023-ZW1-000

CHAMBER SET, FLOAT

$

$

Not available

7

Honda 16024-881-A00

SEE PART DETAILS - SUP; SCREW SET, DRAIN
(Superseded to 16024-ZY3-000)

$15.99

$

Usually ships in 3-6 days

0

8

$11.99

$

Usually ships in 3-6 days

0

9

$11.99

$

Usually ships in 3-6 days

0

$7.99

$

Usually ships in 3-6 days

0

11

Honda 16071-ZV4-005

SCREW, PLUG

$7.99

$

Usually ships in 3-6 days

0

12

Honda 16081-ZV4-650

SCREW-WASHER

$3.99

$

Usually ships in 3-6 days

0

13

Honda 16100-ZW1-G02ZA

SEE PART DETAILS - PRI; CARBURETOR ASSY. (BG40B B) *NH8* (DARK GRAY)

$

$

Not available

14

Honda 16101-ZW1-G02

SEE PART DETAILS - PRI; CARBURETOR ASSY. (#1 #2 #3)

Note: Use up to Engine SN BG40B A.

$

$

Not available

14

Honda 16101-ZW1-G02

SEE PART DETAILS - PRI; CARBURETOR ASSY. (#1 #2 #3)

Note: Use from Engine SN BG40B B.

$

$

Not available

15

Honda 16102-ZW1-G02

SEE PART DETAILS - PRI; CARBURETOR ASSY. (#4)

Note: Use up to Engine SN BG40B A.

$

$

Not available

15

Honda 16102-ZW1-G02

SEE PART DETAILS - PRI; CARBURETOR ASSY. (#4)

Note: Use from Engine SN BG40B B.

$

$

Not available

15

Honda 16102-ZW1-G01

SEE PART DETAILS - SUP; CARBURETOR ASSY.
(Superseded to 16102-ZW1-G02)

Note: Use up to Engine SN BG40B A.

$

$

Not available

16

Honda 16142-ZW1-000

LEVER, LINK

$

$

Not available

17

Honda 16144-ZW1-000

LINK, CHOKE

$

$

Not available

18

Honda 16150-ZW1-000

JET SET (#40)

$28.99

$

Usually ships in 3-6 days

0

19

Honda 16162-ZW1-000

BOLT, HOLDING

$

$

Not available

20

Honda 16166-ZW1-000

NOZZLE, MAIN

$32.99

$

Usually ships in 3-6 days

0

21

Honda 16211-ZW1-000

INSULATOR, CARBURETOR

$17.99

$

Usually ships in 3-6 days

0

22

Honda 16221-ZW1-000

GASKET, CARBURETOR

$7.99

$

In Stock, Qty 13

0

23

Honda 16851-ZW1-000

TUBE A, FUEL

$7.99

$

Usually ships in 3-6 days

0

24

Honda 17100-ZW1-000ZA

MANIFOLD ASSY., IN. *NH8* (DARK GRAY)

$

$

Not available

25

Honda 17202-ZV5-300

SEE PART DETAILS - SUP; COLLAR, DISTANCE (6.5X11X7.5)
(Superseded to 17202-ZV5-310)

$2.99

$

Usually ships in 3-6 days

0

26

Honda 17380-ZW1-000

SEE PART DETAILS - SUP; PLATE, MUFFLER

$

$

Currently unavailable

26

Honda 17380-ZW1-020

SEE PART DETAILS - PRI; CARBURETOR ASSY. (BG35F C) *NH8* (DARK GRAY)

$

$

Not available

26

Honda 17380-ZW1-305

SEE PART DETAILS - SUP; PLATE, MUFFLER
(Superseded to 17380-ZW1-020)

$

$

Not available

27

Honda 17384-ZW1-000

GASKET, MUFFLER PLATE

$22.99

$

Usually ships in 3-6 days

0

28

Honda 90021-ZW1-000

BOLT, FLANGE (6X106)

$6.99

$

Usually ships in 3-6 days

0

29

Honda 90406-ZV5-010

SEE PART DETAILS - SUP; WASHER (6MM)

$

$

Not available

30

Honda 90452-323-000

WASHER, SEALING (5MM)

$1.99

$

In Stock, Qty 20+

0

31

Honda 90603-ZV4-000

CLIP, TUBE (B10)

$1.99

$

Usually ships in 3-6 days

0

32

Honda 93500-05010-0B

SCREW, PAN (5X10)

$1.49

$

Usually ships in 3-6 days

0

33

Honda 93500-06018-4J

SCREW, PAN (6X18)

$1.99

$

Usually ships in 3-6 days

0

34

Honda 95001-55003-60M

BULK HOSE, FUEL (5.5X3000) (5.5X175)

$65.99

$

Usually ships in 3-6 days

0

35

Honda 95003-05008-60M

BULK HOSE, VINYL (3.5X6.5X8000) (3.5X6.5X230)

$26.99

$

In Stock, only 1 left!

0

36

Honda 95003-05008-60M

BULK HOSE, VINYL (3.5X6.5X8000) (3.5X6.5X290)

$26.99

$

In Stock, only 1 left!

0

37

Honda 95701-06020-02

BOLT, FLANGE (6X20)

$1.49

$

Usually ships in 3-6 days

0

38

Honda 96220-60150

ROLLER (6X15)

$1.49

$

Usually ships in 3-6 days

0

39

Honda 99103-MA1-0520

JET, SLOW (#52)

$24.99

$

Usually ships in 3-6 days

0

40

Honda 99112-HC4-1280

SEE PART DETAILS - SUP; JET (#128)
(Superseded to 99101-ZV5-1280)

$6.99

$

Usually ships in 3-6 days

0

40

Honda 99101-ZV5-1280

SEE PART DETAILS - PRI; JET, MAIN (#128)

$6.99

$

Usually ships in 3-6 days

0

40

Honda 99112-HC4-1300

SEE PART DETAILS - SUP; JET, MAIN (#130)

$

$

Currently unavailable

40

Honda 99101-ZV5-1300

SEE PART DETAILS - PRI; JET, MAIN (#130)

$6.99

$

Usually ships in 3-6 days

0

40

Honda 99101-ZV5-1320

SEE PART DETAILS - PRI; JET, MAIN (#132)

$8.49

$

Usually ships in 3-6 days

0
