CS-301 - Echo Chainsaw (Original Version) Starter Parts Diagram

Chainsaw

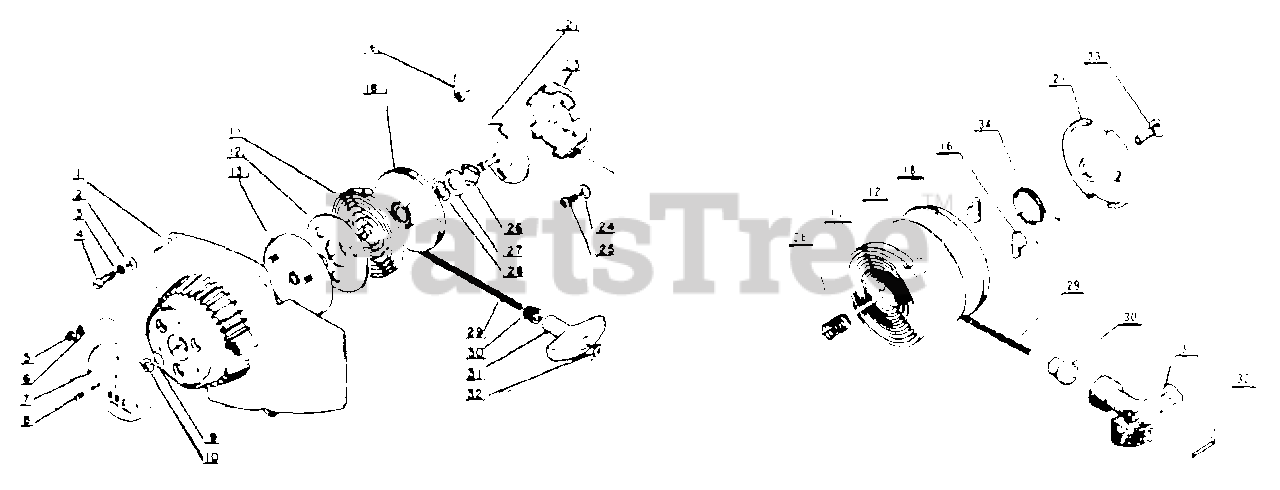

Starter Parts Diagram

  • Title

Echo 17720000830

STARTER ASSY
(Superseded to Discontinued)

$

$

Not available

1

Echo 10151100830

CASE, STARTER
(Superseded to Discontinued)

Note: Included in Starter ass'y

$

$

Not available

2

Echo 90060000005

WASHER - 5

$0.99

$

In Stock, Qty 20+

0

3

Echo 90060500005

LOCKWASHER - 5

$0.99

$

In Stock, only 4 left!

0

4

Echo 10151200830

SCREW
(Superseded to 90010505045)

$1.49

$

Usually ships in 2-4 days

0

5

------------------

NUT

Note: Not used on this model

$

$

Not available

6

------------------

Spring Water

Note: Not used on this model

$

$

Not available

7

Echo 89001200831

NAME PLATE
(Superseded to Discontinued)

$

$

Not available

8

------------------

SCREW

Note: Not used on this model

$

$

Not available

9

------------------

WASHER

Note: Not used on this model

$

$

Not available

10

------------------

RING, RETAINING

Note: Not used on this model

$

$

Not available

11

Echo 17722000830

SPRING, REWIND
(Superseded to Discontinued)

Note: Included in Starter ass'y

$

$

Not available

12

------------------

PLATE, SIDE

Note: Not used on this model

$

$

Not available

13

------------------

Spring retainer

Note: Not used on this model

$

$

Not available

16

Echo 17721800910

PAWL, STARTER
(Superseded to Discontinued)

Note: Included in Starter ass'y

$

$

Not available

18

Echo 17721500830

PLATE, FRICTION
(Superseded to Discontinued)

Note: Included in Starter ass'y

$

$

Not available

21

Echo 17721500830

PLATE, FRICTION
(Superseded to Discontinued)

Note: Included in Starter ass'y

$

$

Not available

23

Echo 17721000830

CATCHER, PAWL
(Superseded to Discontinued)

Note: Included in Starter ass'y

$

$

Not available

24

------------------

LOCKWASHER

Note: Not used on this model

$

$

Not available

25

Echo 13041700430

BOLT
(Superseded to 90010505010)

$1.49

$

In Stock, Qty 11

0

26

Echo 17723300910

SPRING
(Superseded to Discontinued)

Note: Included in Starter ass'y

$

$

Not available

27

------------------

WASHER

Note: Not used on this model

$

$

Not available

28

------------------

RING, RETAINING

Note: Not used on this model

$

$

Not available

29

Echo 17722601110

ROPE, STARTER - 4X880

Note: RePower BULK OPTION: 99944450000

$5.99

$

Usually ships in 2-4 days

0

30

Echo 17722701220

GUIDE, ROPE
(Superseded to 17722705530)

Note: Included in Starter ass'y

$3.99

$

In Stock, Qty 10

0

31

Echo 17722801110

GRIP, STARTER

Note: Included in Starter ass'y

$7.49

$

Usually ships in 2-4 days

0

32

------------------

WASHER

Note: Not used on this model

$

$

Not available

33

Echo 17723600830

SCREW - SET
(Superseded to Discontinued)

Note: Included in Starter ass'y

$

$

Not available

34

Echo 17723400830

SPRING, RETURN
(Superseded to Discontinued)

Note: Included in Starter ass'y

$

$

Not available

35

Echo 17723701110

NUT - 5 -- CAP
(Superseded to 90053000005)

Note: Included in Starter ass'y

$0.99

$

In Stock, Qty 10

0
