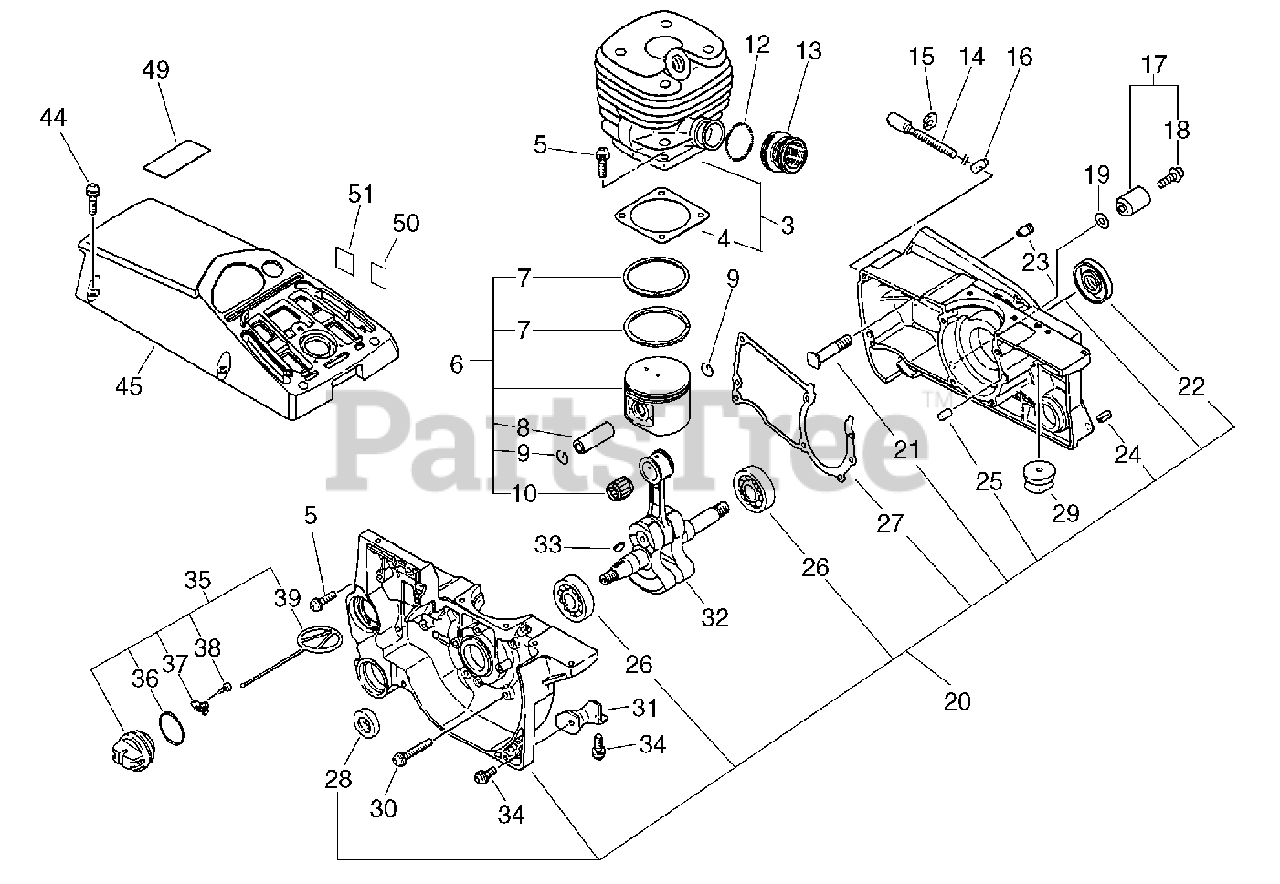

CS-6701 - Echo Chainsaw Cylinder, Crankcase, Piston Parts Diagram

Chainsaw

Cylinder, Crankcase, Piston Parts Diagram

  • Title
3

Echo 10100132431

CYLINDER

$230.99

$

Usually ships in 2-4 days

0

4

Echo 10101032431

GASKET, CYLINDER

$2.49

$

Usually ships in 2-4 days

0

5

Echo 90016205020

SCREW - 5X20

$1.49

$

In Stock, Qty 20+

0

6

Echo 10000032431

PISTON KIT
(Superseded to 10000032432)

$100.99

$

In Stock, only 1 left!

0

7

Echo 10001132430

RING, PISTON
(Superseded to 10001132431)

$12.99

$

Usually ships in 2-4 days

0

8

Echo 10001332430

PIN, PISTON

$7.99

$

Usually ships in 2-4 days

0

9

Echo 10001500230

RING, RETAINING

$0.99

$

Usually ships in 2-4 days

0

10

Echo 10001232430

BEARING, NEEDLE

$13.99

$

Usually ships in 2-4 days

0

$1.99

$

In Stock, Qty 5

0

13

Echo 13051032430

BELLOWS, INTAKE

$18.99

$

Usually ships in 2-4 days

0

14

Echo 43301611031

SCREW, TENSIONER

$4.49

$

In Stock, Qty 20+

0

$0.99

$

In Stock, Qty 14

0

16

Echo 43301402830

TENSIONER, CHAIN

$4.99

$

In Stock, Qty 20+

0

17

Echo 43300019831

CHAIN CATCHER KIT
(Superseded to 43300019832)

$2.99

$

In Stock, Qty 12

0

18

Echo 90022005018

SCREW - 5X18

$0.99

$

In Stock, Qty 5

0

19

Echo 90060000005

WASHER - 5

$0.99

$

In Stock, Qty 20+

0

20

Echo 10020432432

CRANKCASE KIT
(Superseded to 10020432433)

$273.99

$

Usually ships in 2-4 days

0

21

Echo 43301119830

STUD, GUIDE BAR
(Superseded to 43301119831)

$2.99

$

In Stock, Qty 18

0

22

Echo 10021232430

SEAL, OIL

$5.99

$

Usually ships in 2-4 days

0

23

Echo 43611437830

VENT, TANK
(Superseded to Discontinued)

$

$

Not available

24

Echo 90034550010

PIN - SPRING -- 5X10

$1.49

$

Usually ships in 2-4 days

0

25

Echo 10021502830

PIN - LOCATING

$0.99

$

Usually ships in 2-4 days

0

26

Echo 90081036203

BEARING, BALL - 6202

$12.99

$

Usually ships in 2-4 days

0

27

Echo 10024232430

GASKET, CRANKCASE

$5.99

$

Usually ships in 2-4 days

0

28

Echo 10021219830

SEAL, OIL

$5.49

$

In Stock, only 1 left!

0

29

$1.99

$

In Stock, only 2 left!

0

30

Echo 90016205035

SCREW - 5X35

$1.49

$

In Stock, Qty 16

0

31

$15.99

$

In Stock, only 1 left!

0

32

Echo 10010032430

CRANKSHAFT ASSY

$203.99

$

Usually ships in 2-4 days

0

$1.49

$

In Stock, Qty 18

0

34

Echo 90023805014

SCREW - 5X14

$0.99

$

In Stock, Qty 15

0

35

Echo 43600119833

CAP ASSY

$9.99

$

Usually ships in 2-4 days

0

36

Echo 90072502025

O-RING - 25

$2.49

$

In Stock, only 2 left!

0

37

Echo 13105019830

RETAINER
(Superseded to Discontinued)

$

$

Not available

38

Echo 90024603008

SCREW - 3X8

$

$

Not available

39

Echo 13105119830

CONNECTOR, CAP
(Superseded to A365000050)

$2.49

$

In Stock, Qty 20+

0

44

Echo 90023805020

SCREW - 5X20

$0.99

$

In Stock, Qty 20+

0

45

Echo 10150632634

COVER, ENGINE
(Superseded to Discontinued)

$

$

Not available

49

Echo 89034539230

LABEL - CAUTION
(Superseded to 89034539231)

$2.99

$

Usually ships in 2-4 days

0

50

Echo 89063138130

LABEL - CAUTION
(Superseded to 89063138131)

$2.49

$

Usually ships in 2-4 days

0

51

Echo X529000000

LABEL - ADJUSTING

$

$

Currently unavailable
