CT 18546 B - Electrolux/AYP Lawn Tractor (1997) DRIVE Parts Diagram

Lawn Tractor

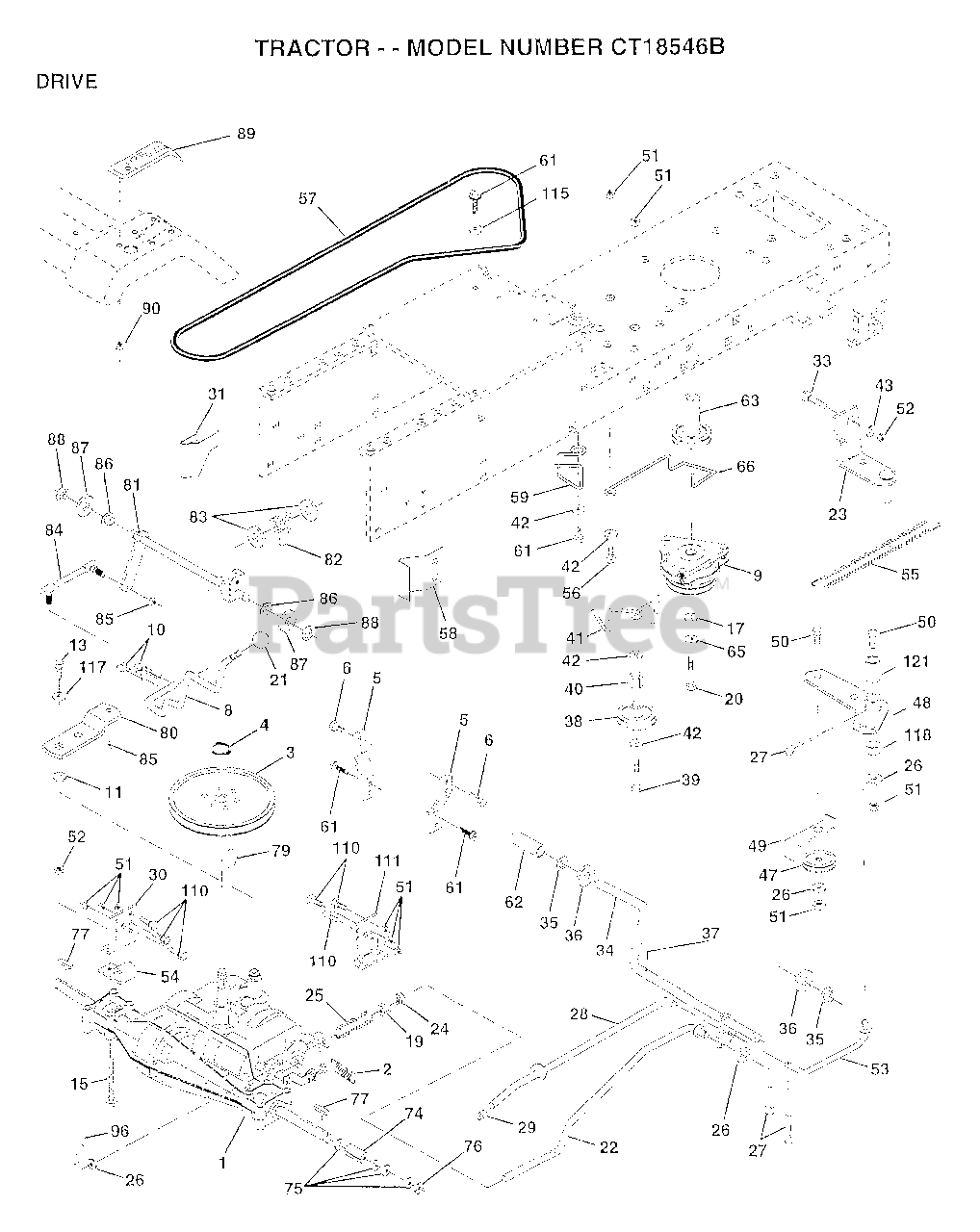

DRIVE Parts Diagram

  • Title
1

Electrolux/AYP 820-016C

TRANSAXLE PEERLESS

$

$

Not available

2

$

$

Not available

3

Electrolux/AYP 121327X

PULLEY TRANSAXLE
(Superseded to 532121327)

$

$

Not available

4

Electrolux/AYP 12000004

RING
(Superseded to 812000004)

$3.99

$

Usually ships in 3-10 days

0

5

Electrolux/AYP 123787X

STRAP TORQUE
(Superseded to 532123787)

$4.99

$

Usually ships in 3-10 days

0

6

Electrolux/AYP 17490512

SCREW
(Superseded to 583607701)

$7.49

$

Usually ships in 3-10 days

0

8

Electrolux/AYP 141002

ROD SHIFT FEND YT
(Superseded to 532141002)

$

$

Not available

9

Electrolux/AYP 137140

SUB= 142600
(Superseded to 532142600)

$

$

Not available

10

Electrolux/AYP 76020416

PIN COTTER 1/8
(Superseded to 876020416)

$3.99

$

Usually ships in 3-10 days

0

11

Electrolux/AYP 105701X

WASH-SHFT PLT LT
(Superseded to 532105701)

$6.49

$

In Stock, only 1 left!

0

13

Electrolux/AYP 74550412

BOLT.1/4-28.W/PAT
(Superseded to 871040412)

$6.49

$

Usually ships in 3-10 days

0

15

Electrolux/AYP 74490544

BOLT.HX.FLG.5/16
(Superseded to 874490544)

$4.99

$

Usually ships in 3-10 days

0

17

Electrolux/AYP 126197X

WASHER
(Superseded to 532126197)

$8.99

$

In Stock, Qty 5

0

19

Electrolux/AYP 73800600

NUT
(Superseded to 873680600)

$3.99

$

Usually ships in 3-10 days

0

20

Electrolux/AYP 150280

BOLT.7/16-20X4.25
(Superseded to 501606501)

$4.99

$

In Stock, Qty 11

0

21

Electrolux/AYP 106933X

KNOB T (1/2-HOLE)
(Superseded to 532106933)

$7.49

$

In Stock, only 4 left!

0

22

Electrolux/AYP 145340

ROD.ASM.BK.44.MWR

$

$

Not available

23

Electrolux/AYP 137141

BRACKET.ASM.MTG
(Superseded to 532137141)

$

$

Not available

24

Electrolux/AYP 73350600

NUT
(Superseded to 873220600)

$6.49

$

In Stock, only 4 left!

0

25

Electrolux/AYP 126909X

"SPRING,ROD BRAKE"
(Superseded to 532126909)

$4.99

$

Usually ships in 3-10 days

0

26

Electrolux/AYP 19131316

WASHER
(Superseded to 596565301)

$3.99

$

In Stock, Qty 20+

0

27

Electrolux/AYP 76020412

COTTER PIN
(Superseded to 596029501)

$3.99

$

In Stock, only 2 left!

0

28

Electrolux/AYP 145204

ROD.BRAKE.PARK.LT
(Superseded to 532145204)

$

$

Not available

29

Electrolux/AYP 71673

PLUNGER CAP T
(Superseded to 532071673)

$4.99

$

In Stock, only 2 left!

0

30

Electrolux/AYP 123780X

BRKT TRANS LH
(Superseded to 532123780)

$4.99

$

Usually ships in 3-10 days

0

31

Electrolux/AYP 123791X

KEEPER BELT LH
(Superseded to 532123791)

$8.99

$

Usually ships in 3-10 days

0

33

Electrolux/AYP 72140506

BOLT
(Superseded to 595901601)

$3.99

$

In Stock, Qty 20+

0

34

Electrolux/AYP 155071

SHAFT ASM-PEDAL F
(Superseded to 532155071)

$24.99

$

Usually ships in 3-10 days

0

35

Electrolux/AYP 120183X

NYLON BEARING
(Superseded to 532120183)

$6.49

$

In Stock, Qty 11

0

36

Electrolux/AYP 19211616

WASHER LT
(Superseded to 819211616)

$6.49

$

Usually ships in 3-10 days

0

37

Murray 1572H

SUB= 2882J

$

$

Not available

38

Electrolux/AYP 123674X

PULLEY.IDLER.FLAT
(Superseded to 532123674)

$31.99

$

In Stock, only 2 left!

0

39

Electrolux/AYP 74760644

BOLT
(Superseded to 874760644)

$6.49

$

Usually ships in 3-10 days

0

40

Electrolux/AYP 4470J

SPACER T
(Superseded to 532124965)

$6.49

$

Usually ships in 3-10 days

0

41

Electrolux/AYP 1544777

KEEPER, IDLER

$

$

Not available

42

Electrolux/AYP 19131312

WASHER
(Superseded to 596133201)

$3.99

$

Usually ships in 3-10 days

0

43

Electrolux/AYP 19111012

WASHER T
(Superseded to 819111012)

$6.49

$

Usually ships in 3-10 days

0

47

Murray 127783

SUB= 139245

$

$

Not available

48

Electrolux/AYP 154604

BELLCRANK ASM
(Superseded to 532154604)

$

$

Not available

49

Electrolux/AYP 123205X

RETAIN BELT
(Superseded to 532123205)

$6.49

$

Usually ships in 3-10 days

0

50

Electrolux/AYP 74760624

SUB= 74930624
(Superseded to 874760624)

$6.49

$

Usually ships in 3-10 days

0

51

Electrolux/AYP 73680600

SUB= 73690600
(Superseded to 873680600)

$3.99

$

Usually ships in 3-10 days

0

52

Murray 73680500

SUB= 73690500
(Superseded to 873800500)

$3.99

$

In Stock, Qty 20+

0

53

Electrolux/AYP 105710X

"LINK, CLUTCH T"
(Superseded to 532199652)

$13.99

$

Usually ships in 3-10 days

0

54

Electrolux/AYP 126471X

"CLIP,INSULATOR"
(Superseded to 532126471)

$4.99

$

Usually ships in 3-10 days

0

55

Electrolux/AYP 105709X

"SPRING, RETURN LT"
(Superseded to 532105709)

$10.99

$

In Stock, Qty 20+

0

56

Electrolux/AYP 74760620

SUB= 74780620
(Superseded to 874760620)

$7.49

$

In Stock, only 4 left!

0

57

Electrolux/AYP 123796X

BELT.GRDRV.94.75
(Superseded to 532123796)

$

$

Not available

58

Electrolux/AYP 123792X

"KEEPER,BELT RH"
(Superseded to 532123792)

$

$

Not available

59

Electrolux/AYP 140312

KEEPER BELT CNTSP
(Superseded to 532169691)

$26.99

$

Usually ships in 3-10 days

0

61

Electrolux/AYP 17490612

SCREW
(Superseded to 817000612)

$4.99

$

In Stock, Qty 20+

0

62

Electrolux/AYP 8883R

PEDAL COVER T
(Superseded to 532008883)

$6.49

$

In Stock, only 4 left!

0

63

Electrolux/AYP 136906

PULLEY ENGINE
(Superseded to 532123795)

$

$

Not available

65

Electrolux/AYP 10040700

LOCKWASHER
(Superseded to 810040700)

$3.99

$

In Stock, Qty 20+

0

66

Electrolux/AYP 154778

KEEPER-BELT
(Superseded to 532154778)

$12.99

$

In Stock, only 1 left!

0

74

Electrolux/AYP 108097X

SPACER HYT
(Superseded to 532108097)

$6.49

$

Usually ships in 3-10 days

0

75

Electrolux/AYP 123800X

WASHER
(Superseded to 532123800)

$7.49

$

In Stock, only 3 left!

0

76

Electrolux/AYP 12000053

E RING HYT
(Superseded to 812000053)

$7.49

$

In Stock, only 3 left!

0

77

Electrolux/AYP 9396E

SQ KEY STD
(Superseded to 532009396)

$3.99

$

Usually ships in 3-10 days

0

79

Murray 2228M

SUB= 2228M1

$

$

Not available

80

Electrolux/AYP 123794X

"ARM,SHIFT"
(Superseded to 532123794)

$

$

Not available

81

Electrolux/AYP 123772X

"SHAFT,SHIFTER"
(Superseded to 532123772)

$

$

Not available

82

Electrolux/AYP 123782X

"SPRING,TORSION"
(Superseded to 532123782)

$

$

Not available

83

Electrolux/AYP 19171216

WASHER
(Superseded to 819171216)

$

$

Not available

84

Electrolux/AYP 155189

"ROD LINK,SHIFT AD"
(Superseded to 532166230)

$28.99

$

Usually ships in 3-10 days

0

85

Electrolux/AYP 150360

NUT.CNT.LOCK.1/4
(Superseded to 532150360)

$

$

Not available

86

Electrolux/AYP 71208

BUSHING
(Superseded to 532071208)

$3.99

$

Usually ships in 3-10 days

0

87

Electrolux/AYP 19212016

WASHER D
(Superseded to 819212016)

$6.49

$

Usually ships in 3-10 days

0

88

Electrolux/AYP 12000008

KLIP RING
(Superseded to 812000008)

$6.49

$

Usually ships in 3-10 days

0

89

Electrolux/AYP 139992

CONSOLE SHIFTER
(Superseded to 583676101)

$

$

Not available

90

Electrolux/AYP 124346X

NUT
(Superseded to 532124346)

$4.99

$

In Stock, only 1 left!

0

96

Electrolux/AYP 4497H

RETAINER M
(Superseded to 532004497)

$10.99

$

In Stock, Qty 20+

0

110

Electrolux/AYP 74760612

SUB= 74780612
(Superseded to 874760612)

$4.99

$

In Stock, Qty 5

0

111

Electrolux/AYP 123776X

BRKT TRANS RH
(Superseded to 532123776)

$

$

Not available

115

Electrolux/AYP 19132203

WASHER GT
(Superseded to 819132203)

$6.49

$

In Stock, only 3 left!

0

117

Electrolux/AYP 19091216

WASHER PM
(Superseded to 819091216)

$4.99

$

In Stock, only 3 left!

0

118

Electrolux/AYP 154774

SPACER-BELLCRANK
(Superseded to 532154774)

$

$

Not available

121

Electrolux/AYP 154419

NYLINER-CLUTCHING
(Superseded to 532154419)

$3.99

$

Usually ships in 3-10 days

0
