CV 225 - RedMax Cultivator (SN: 108000 & Above) (2006-07) 002 - CULTIVATOR ASSEMBLY Parts Diagram

Cultivator

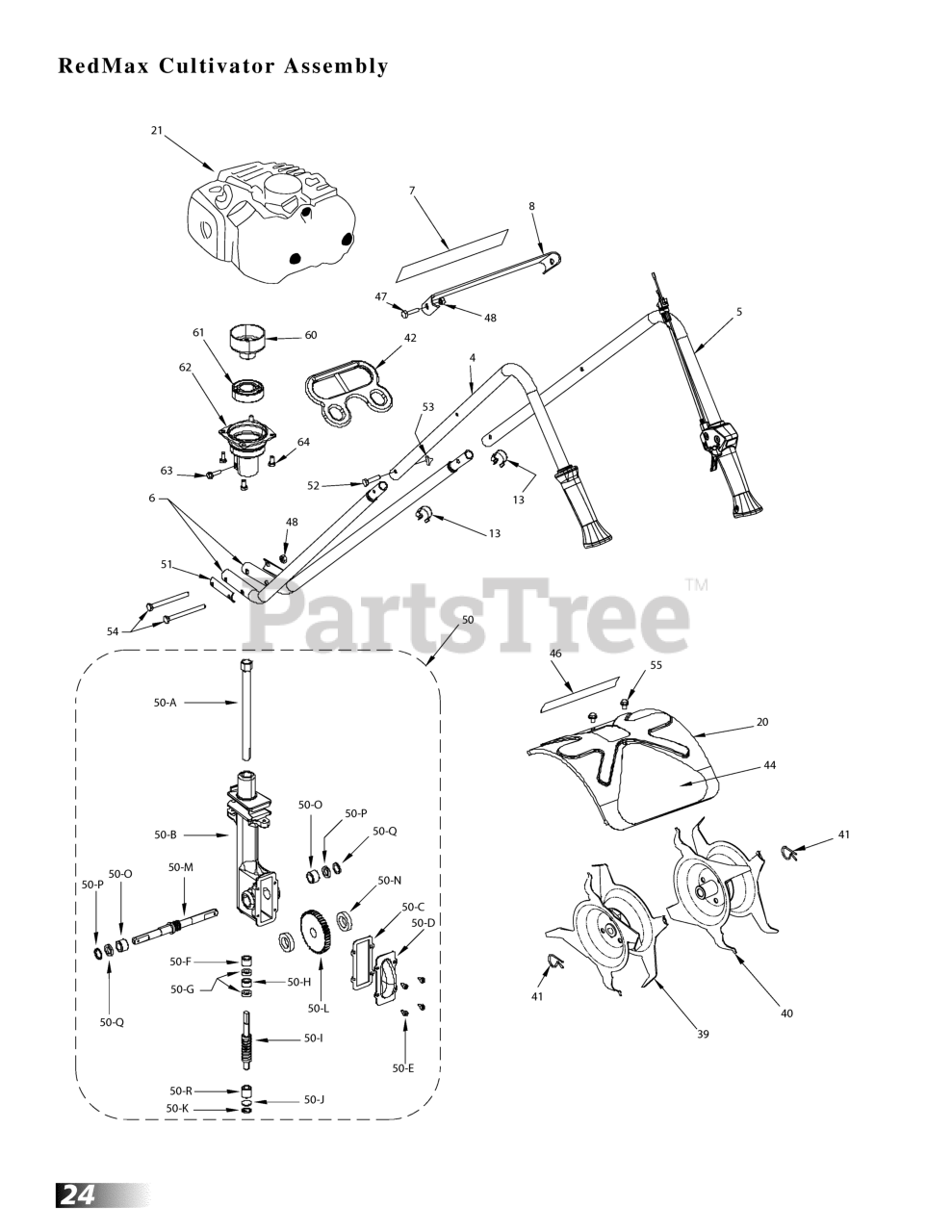

002 - CULTIVATOR ASSEMBLY Parts Diagram

  • Title
4

RedMax 400255

HANDLE, UPPER

$17.99

$

Usually ships in 3-10 days

0

5

RedMax 400260

HANDLE, UPPER (THROTTLE SIDE)
(Superseded to 574064201)

$157.99

$

Usually ships in 3-10 days

0

6

RedMax 400224

HANDLE, LOWER

$17.99

$

Usually ships in 3-10 days

0

7

$4.27

$

Usually ships in 3-10 days

0

8

RedMax 148

HANDLE BRACE

$5.42

$

Usually ships in 3-10 days

0

13

RedMax 478

THROTTLE CLIP

$0.65

$

Usually ships in 3-10 days

0

20

RedMax 465

FENDER GUARD
(Superseded to 574043201)

$36.99

$

Usually ships in 3-10 days

0

21

ENGINE ASSY

$

$

Not available

39

RedMax 400210

TINE ASSEMBLY - LT
(Superseded to 574062901)

$

$

Not available

40

RedMax 400211

TINE ASSEMBLY - RT
(Superseded to 574063001)

$

$

Not available

41

RedMax 4181

TINE RETAINING HAIR PIN

$

$

Not available

42

RedMax 400133

CARRYING HANDLE
(Superseded to 574062801)

$12.99

$

Usually ships in 3-10 days

0

44

RedMax 400609

TINE LABEL

$4.83

$

Usually ships in 3-10 days

0

46

RedMax 400615

KOMATSU / REDMAX LABEL

$5.33

$

Usually ships in 3-10 days

0

47

RedMax 410

CAPSCREW 1/4-20 X 1

$0.85

$

Usually ships in 3-10 days

0

48

RedMax 972

LOCK NUT 1/4-20

$0.85

$

Usually ships in 3-10 days

0

50

RedMax 400010

TRANSMISSION ASSY. W/ DRV.SHFT
(Superseded to 574062401)

$485.99

$

Usually ships in 3-10 days

0

50-A

RedMax 468

DRIVE SHAFT

$

$

Not available

50-B

RedMax 466

WORM GEAR HOUSING

$104.94

$

Usually ships in 3-10 days

0

50-C

RedMax 436

GASKET

$1.40

$

Usually ships in 3-10 days

0

50-D

RedMax 437A

HOUSING COVER

$3.80

$

Usually ships in 3-10 days

0

50-E

RedMax 651

RD. HD. SELF TAPPING SCREW

$0.49

$

Usually ships in 3-10 days

0

50-F

RedMax 423

ROLLER BEARING

$8.89

$

Usually ships in 3-10 days

0

50-G

RedMax 425

WORM BEARING RACE

$2.54

$

Usually ships in 3-10 days

0

50-H

RedMax 424

WORM THRUST BEARING

$4.58

$

Usually ships in 3-10 days

0

50-I

RedMax 422

WORM SHAFT

$98.46

$

Usually ships in 3-10 days

0

50-J

RedMax 426

WORM DISK

$1.02

$

Usually ships in 3-10 days

0

50-K

RedMax 428

RETAINING RING

$0.76

$

Usually ships in 3-10 days

0

50-L

RedMax 429

WORM GEAR

$118.93

$

Usually ships in 3-10 days

0

50-M

RedMax 431

TINE SHAFT

$60.20

$

Usually ships in 3-10 days

0

50-N

RedMax 430

WORM GEAR THRUST WASHER

$1.78

$

Usually ships in 3-10 days

0

50-O

RedMax 432

WORM GEAR BEARING

$9.66

$

Usually ships in 3-10 days

0

50-P

RedMax 434

BEARING SEAL
(Superseded to 538323444)

$1.99

$

Usually ships in 3-10 days

0

50-Q

RedMax 435

BEARING SEAL RETAINER
(Superseded to 504546801)

$4.99

$

Usually ships in 3-10 days

0

50-R

RedMax 458

ROLLER BEARING

$10.67

$

Usually ships in 3-10 days

0

51

RedMax 377

BRACKET

$1.57

$

Usually ships in 3-10 days

0

52

RedMax 400509

CAPSCREW 1/420X1

$1.20

$

Usually ships in 3-10 days

0

53

RedMax 400523

LOCK NUT 1/420

$1.20

$

Usually ships in 3-10 days

0

54

RedMax 4049

BOLT 1/4-20 X 3 1/4

$0.99

$

Usually ships in 3-10 days

0

55

RedMax 140

BOLT 1/4-20 X 3/8

$0.76

$

Usually ships in 3-10 days

0

60

RedMax 400131

CLUTCH DRUM
(Superseded to 574062601)

$60.99

$

Usually ships in 3-10 days

0

61

RedMax 400132

BEARING 25MM
(Superseded to 532199471)

$15.99

$

In Stock, Qty 20+

0

62

RedMax 400130

TRANSMISSION ADAPTER
(Superseded to 532400130)

$18.99

$

In Stock, Qty 9

0

63

RedMax 910502

FLANGE BOLT 10-32 X 3/4

$0.88

$

Usually ships in 3-10 days

0

64

RedMax 400511

FLANGE BOLT M6 X 12

$0.99

$

Usually ships in 3-10 days

0
