DS 800 (504625401) - Husqvarna Drill Stand (2007-12) Carriage, Slide Parts Diagram

Drill Stand

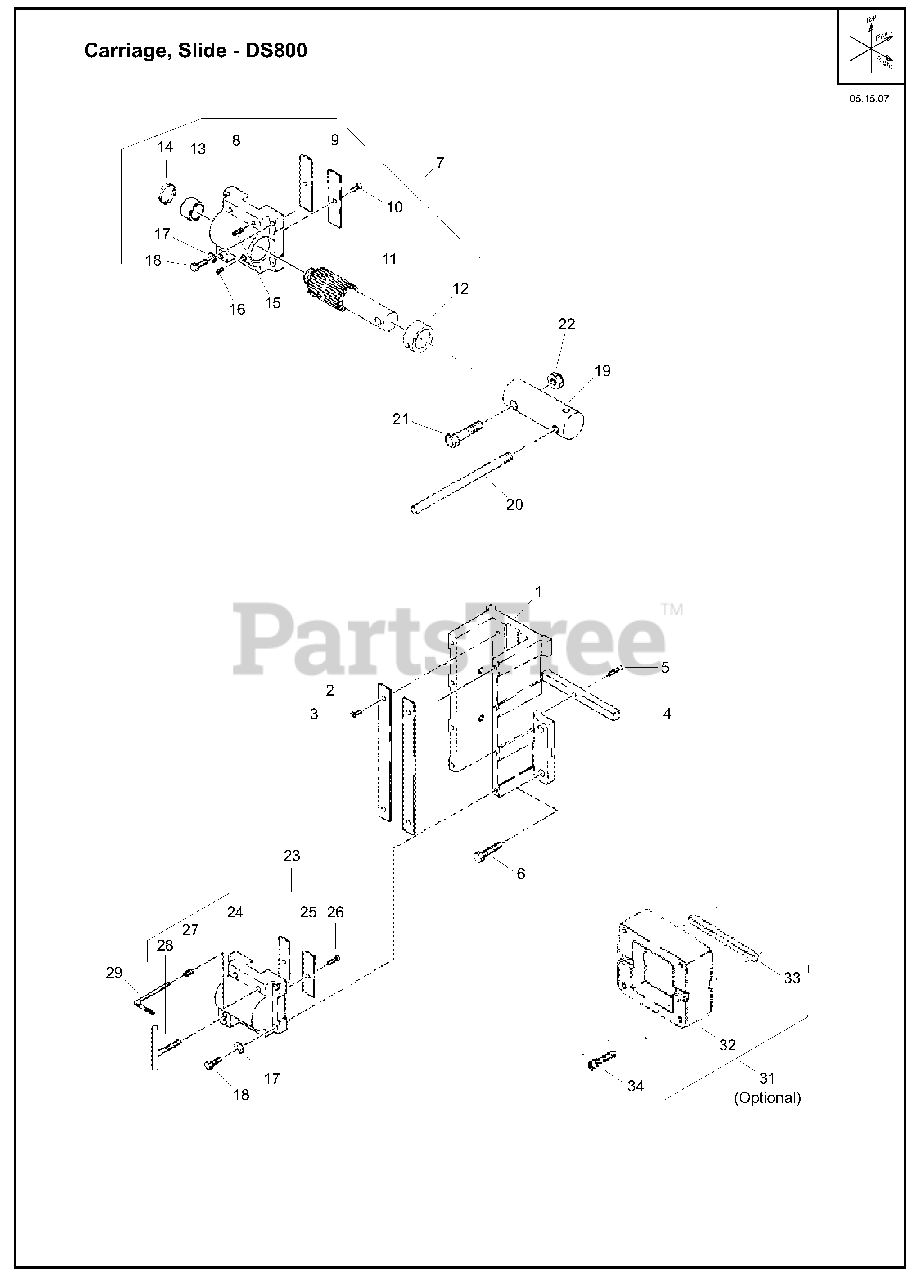

Carriage, Slide Parts Diagram

  • Title

Husqvarna 541400562

Carriage, Slide, DS800 - compl

Note: Incls:1-29

$1355.99

$

Usually ships in 3-10 days

0

1

Husqvarna 541403878

Body, Carriage, Husq Orange

$884.99

$

Usually ships in 3-10 days

0

2

Husqvarna 541400505

Plate, Wear, .75 x 9.50"

$31.99

$

Usually ships in 3-10 days

0

3

Husqvarna 541402257

Screw, FL Hd Mach, #8-32 x .375 Brass

$2.99

$

Usually ships in 3-10 days

0

4

Husqvarna 541401277

Key, .375 Sq x 3.63"

$20.99

$

Usually ships in 3-10 days

0

5

Husqvarna 541205036

Screw, FL Hd Mach, #8-32 x .75 Brass

$1.49

$

Usually ships in 3-10 days

0

6

Husqvarna 539990655

Capscrew, Hex Hd, .375-16 x 1.50

$4.99

$

In Stock, only 1 left!

0

7

Husqvarna 541400471

Pinion Bracket - compl

Note: Incls: 8 - 16

$491.99

$

Usually ships in 3-10 days

0

8

Husqvarna 541400462

Bracket, Pinion, Husq Orange

$

$

Not available

9

Husqvarna 541400458

Plate, Wear, .62 x 2.88"

$17.99

$

Usually ships in 3-10 days

0

10

Husqvarna 541402257

Screw, FL Hd Mach, #8-32 x .375 Brass

$2.99

$

Usually ships in 3-10 days

0

11

Husqvarna 541400459

Gear, Pinion, DS800

$154.99

$

Usually ships in 3-10 days

0

12

Husqvarna 541400457

Bushing, 1.129ID x 1.378OD x .750

$16.99

$

Usually ships in 3-10 days

0

13

Husqvarna 541400456

Bushing, .753ID x 1.003OD x .750

$11.99

$

Usually ships in 3-10 days

0

14

Husqvarna 541401472

Retaining Ring .750 D

$8.49

$

In Stock, only 1 left!

0

15

Husqvarna 020674

Screw, Soc Hd, .25-20 x .75 HK

$

$

Currently unavailable

16

Husqvarna 541403754

Screw, Soc Hd, .25-20 x .312 Dog Pt

$1.49

$

Usually ships in 3-10 days

0

17

Husqvarna 020793

Lockwasher, .3125 Int. Tooth

$

$

Not available

18

Husqvarna 048742

Capscrew, Hex Hd, .3125-18 x 1.25

$

$

Currently unavailable

19

Husqvarna 541402513

Hub, Handle, Carriage DS800

$135.99

$

Usually ships in 3-10 days

0

20

Husqvarna 541400411

Handle, Carriage DS800

$27.99

$

Usually ships in 3-10 days

0

21

Husqvarna 541204943

Capscrew, Hex Hd, 1/2-13 x 2-1/4

$1.49

$

Usually ships in 3-10 days

0

22

Husqvarna 020201

Locknut, Fiber .5-13

$

$

Currently unavailable

23

Husqvarna 541400447

Lower Bracket - compl

Note: Incls: 24 - 28

$240.99

$

Usually ships in 3-10 days

0

24

Husqvarna 541400441

Bracket, Brake, Husq Orange

$

$

Not available

25

Husqvarna 541400458

Plate, Wear, .62 x 2.88"

$17.99

$

Usually ships in 3-10 days

0

26

Husqvarna 541402257

Screw, FL Hd Mach, #8-32 x .375 Brass

$2.99

$

Usually ships in 3-10 days

0

27

Husqvarna 020674

Screw, Soc Hd Set, .25-20 x .75 HK

$

$

Currently unavailable

28

Husqvarna 541400440

Screw, Lock - Lower Bracket

$38.99

$

Usually ships in 3-10 days

0

29

Husqvarna 90140

Wrench, Key, 1/8" Allen Type

Note: Optional

$

$

Currently unavailable

31

Husqvarna 504544201

Kit, 2" Spacer Block, DS800

Note: Incls: 32 - 34

$266.99

$

Usually ships in 3-10 days

0

32

Husqvarna 502624801

Block, 2" Spacer, Husq Orange

$242.99

$

Usually ships in 3-10 days

0

33

Husqvarna 541400498

Key, .50 Sq x 5.88"

$24.99

$

Usually ships in 3-10 days

0

34

Husqvarna 539300870

Capscrew, Hex Hd, .375-16 x 3.5

$1.49

$

Usually ships in 3-10 days

0
