DXGZ260P (47AKBCA8038) - DeWALT 60" Zero-Turn Mower (2022) Deck Lift Parts Diagram

60" Zero-Turn Mower

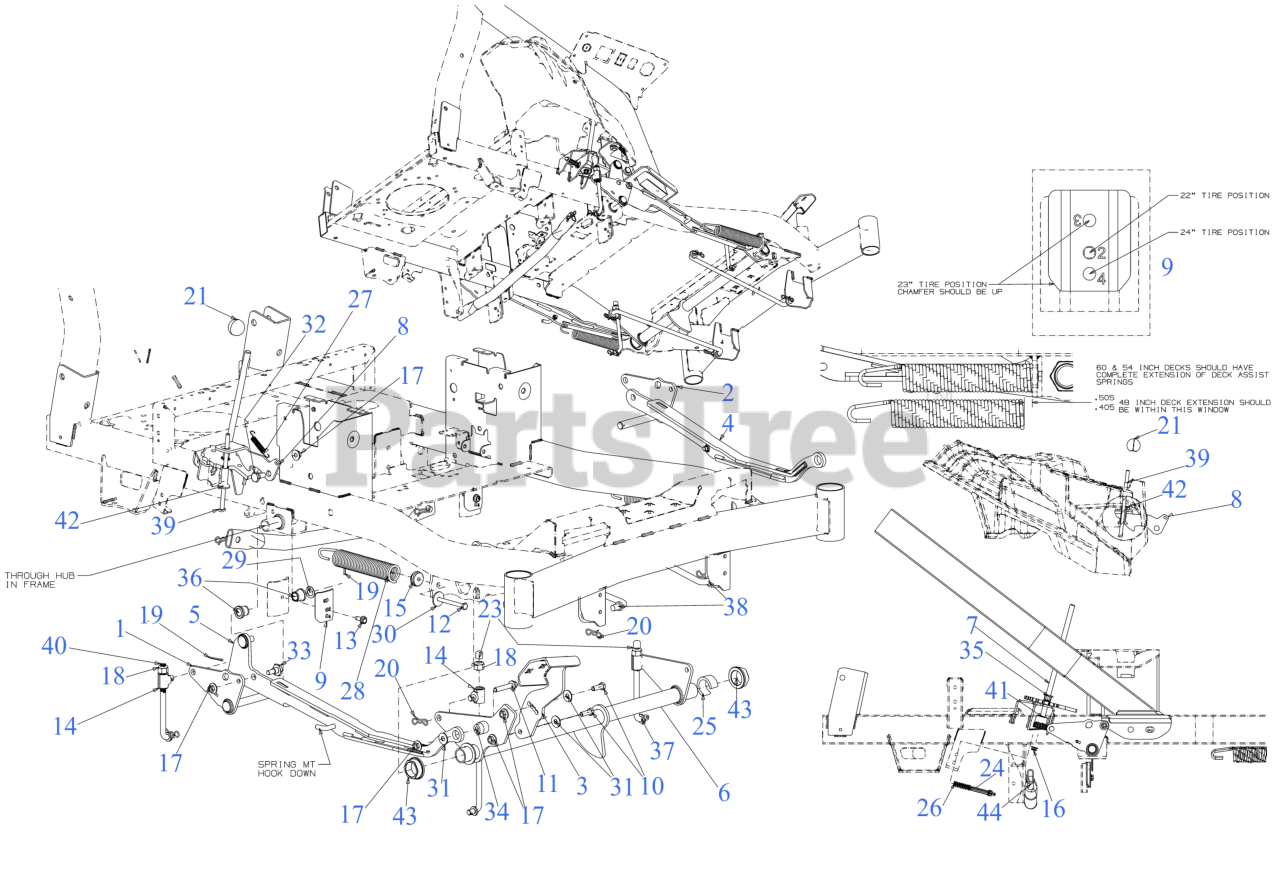

Deck Lift Parts Diagram

  • Title
1

MTD 603E06379

BELLCRANK BRACKET (RH)

$42.99

$

Usually ships in 3-6 days

0

2

MTD 603E06380

BELLCRANK BRACKET (LH)

$45.99

$

Usually ships in 3-6 days

0

3

MTD 603-06599

DECK LIFT PEDAL

Note: *CHOOSE COLOR WHEN ORDERING*

$41.99

$

Usually ships in 3-6 days

0

4

MTD 603E06619A

LIFT LINK (LH)

$88.99

$

Usually ships in 3-6 days

0

5

MTD 603E06639A

LIFT LINK (RH)

$112.99

$

In Stock, only 1 left!

0

6

MTD 647E05333

LIFT TUBE (FRONT)

$

$

Not available

7

MTD 647Z05353B

DECK HEIGHT ADJUSTMENT ROD

$47.99

$

Usually ships in 3-6 days

0

8

MTD 703E19945

TRAVEL LOCK PLATE

$18.99

$

Usually ships in 3-6 days

0

9

MTD 703E22844

UPSTOP BRACKET

$10.99

$

Usually ships in 3-6 days

0

10

MTD 710-0514

SCREW 3/8-16 x 1 GR5

$3.99

$

In Stock, Qty 20+

0

11

MTD 710-06093

SCREW 3/8-16 x 2.00 GR5

$4.99

$

Usually ships in 3-6 days

0

12

MTD 710-1207

SCREW 5/16-18 x 3.50 GR5

$6.49

$

In Stock, Qty 6

0

13

MTD 710-1260A

SCREW 5/16-18 x .750

$3.49

$

In Stock, Qty 20+

0

14

MTD 711-06143A

LIFT ROD FERRULE

$12.99

$

In Stock, Qty 7

0

15

MTD 711-09782

LIFT SPRING INSERT

$11.99

$

In Stock, only 1 left!

0

16

MTD 712-04063

FLANGE LOCK NUT 5/16-18

$3.99

$

In Stock, Qty 20+

0

17

MTD 712-04217

FLANGE LOCK NUT

$3.99

$

In Stock, Qty 20+

0

18

MTD 712-3083

HEX LOCK NUT NYLON

$4.49

$

In Stock, Qty 20+

0

19

MTD 714-0470

COTTER PIN

$3.99

$

In Stock, Qty 20+

0

20

MTD 714-05005

BOW TIE COTTER PIN

$4.49

$

In Stock, Qty 20+

0

21

MTD 720-05110

BALL KNOB

$20.99

$

In Stock, only 3 left!

0

23

MTD 726-05009

LIFT ROD END CAP

$3.99

$

In Stock, Qty 20+

0

24

MTD 731-16491A

DETENT PLUNGER

$3.49

$

In Stock, Qty 11

0

25

MTD 731-18771

LIFT TUBE SPACER

$4.49

$

Usually ships in 3-6 days

0

26

MTD 932-0306A

COMPRESSION SPRING .531 OD 1.75 LG

$7.99

$

In Stock, Qty 20+

0

27

MTD 732-05150A

EXTENSION SPRING 2.675"

$3.99

$

In Stock, only 3 left!

0

28

MTD 732-07288A

EXTENSION SPRING

$24.99

$

Usually ships in 3-6 days

0

29

MTD 736-0337

FLAT WASHER

$4.49

$

In Stock, Qty 15

0

30

MTD 736-0343

WASHER-5/16 x 1.25X 1.27

$4.49

$

In Stock, Qty 20+

0

31

MTD 736-04183

WASHER-.395 x 1.0 x .62

$4.99

$

In Stock, only 1 left!

0

32

MTD 738-0380

SHOULDER SCREW

$7.49

$

In Stock, Qty 20+

0

33

MTD 738-04266

SHOULDER SCREW .50 x .385

$5.99

$

Usually ships in 3-6 days

0

34

MTD 738-06114

SHOLUDER SPACER

$5.99

$

Usually ships in 3-6 days

0

34

MTD 741-04108

HEX FLANGE BEARING .506ID x .590LG

Note: 1

$5.99

$

Usually ships in 3-6 days

0

36

MTD 741-05047

FLANGE BUSHING

$3.49

$

Usually ships in 3-6 days

0

37

MTD 747-07490

DECK LIFT ROD 6.875"

$24.99

$

Usually ships in 3-6 days

0

38

MTD 747-08670

DECK CONTROL ROD

$32.99

$

Usually ships in 3-6 days

0

39

MTD 747-09150

TRAVEL LOCK ROD

$16.99

$

In Stock, only 1 left!

0

40

MTD 747-10650

DECK LIFT ROD 6.562"

$36.99

$

Usually ships in 3-6 days

0

41

MTD 748-05824

DECK HEIGHT DETENT HUB

$8.99

$

Usually ships in 3-6 days

0

42

MTD 748-06304

LOCK ROD SLEEVE SPACER

$3.49

$

Usually ships in 3-6 days

0

43

MTD 948-3051

FLANGE BEARING
(Superseded to 948-3051A)

$24.99

$

Usually ships in 3-6 days

0

44

MTD 749E07974

DECK STABILIZER TUBE

$48.99

$

Usually ships in 3-6 days

0
