EB 4400 - RedMax Backpack Blower (SN: 010001 & Above) (2000-10) 020 - ENGINE GROUP Parts Diagram

Backpack Blower

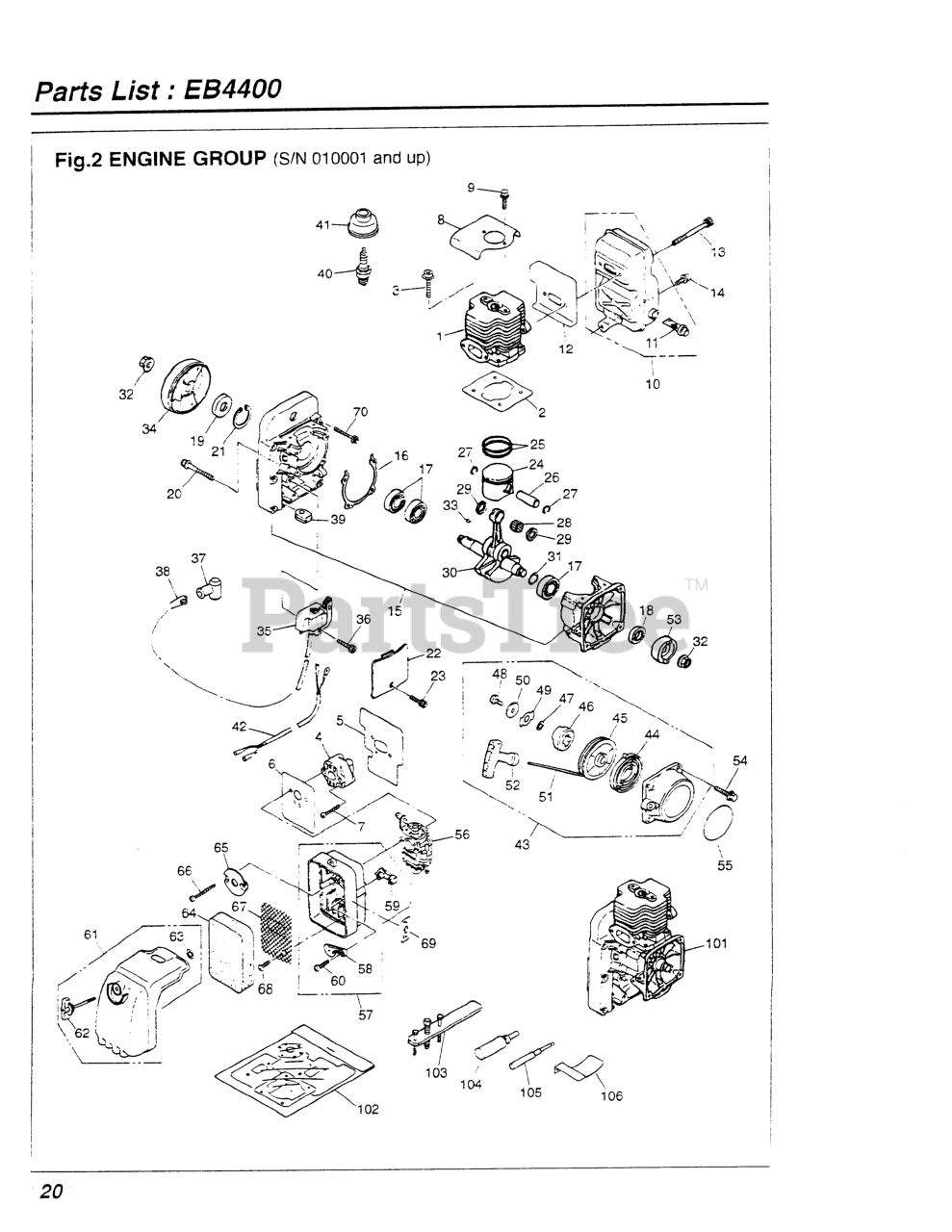

020 - ENGINE GROUP Parts Diagram

  • Title
1

RedMax 149012113

CYLINDER (RPLS -12111)
(Superseded to 513293101)

$34.99

$

Usually ships in 3-10 days

0

2

RedMax 275612210

GASKET, BASE
(Superseded to 513687701)

$4.99

$

Usually ships in 3-10 days

0

3

RedMax 331012281

BOLT M5 x 20 (RPLS -12280)
(Superseded to 520959101)

$

$

Not available

4

RedMax 148413160

1484-13161
(Superseded to 513284601)

$21.99

$

Usually ships in 3-10 days

0

5

RedMax 275613120

GASKET
(Superseded to 513687801)

$7.49

$

Usually ships in 3-10 days

0

6

RedMax 275613130

GASKET
(Superseded to 513687901)

$6.49

$

Usually ships in 3-10 days

0

7

RedMax 026390535

SCREW, M5 x 35
(Superseded to 516113601)

$

$

Not available

$2.72

$

Usually ships in 3-10 days

0

9

RedMax 275012520

BOLT, M5 x 10
(Superseded to 516865401)

$

$

Not available

10

RedMax T401915100

MUFFLER ASSEMBLY
(Superseded to 512682201)

$57.99

$

Usually ships in 3-10 days

0

11

RedMax 481015140

ARRESTER
(Superseded to 506615601)

$10.99

$

In Stock, only 2 left!

0

12

RedMax 275015210

GASKET
(Superseded to 513663301)

$7.49

$

Usually ships in 3-10 days

0

13

RedMax 275015160

BOLT, M6 X 70
(Superseded to 513663101)

$4.99

$

Usually ships in 3-10 days

0

14

RedMax 275015170

BOLT, M6 X 12
(Superseded to 516866401)

$3.49

$

Usually ships in 3-10 days

0

15

RedMax 275621100

CRANKCASE COMPL

$65.53

$

Usually ships in 3-10 days

0

16

RedMax 275621140

GASKET
(Superseded to 516897401)

$

$

Not available

17

RedMax 281021240

T4012-21240
(Superseded to 502849101)

$24.99

$

In Stock, Qty 6

0

18

RedMax T401921210

SEAL, OIL 15 X 25 X 7
(Superseded to 502849201)

$12.99

$

In Stock, only 4 left!

0

19

RedMax 140021220

T1108-21220
(Superseded to 502849001)

$12.99

$

In Stock, Qty 5

0

20

RedMax 0125230530

BOLT, M5 X 30
(Superseded to 506609401)

$3.99

$

Usually ships in 3-10 days

0

21

RedMax 0406503515

RING, SNAP, M35 X 1.5
(Superseded to 516126001)

$2.49

$

Usually ships in 3-10 days

0

22

RedMax 275021210

COVER
(Superseded to 513663801)

$9.99

$

Usually ships in 3-10 days

0

23

RedMax 156572211

BOLT, M4 X 16
(Superseded to 513323201)

$3.99

$

Usually ships in 3-10 days

0

24

RedMax 148341111

PISTON (RPLS -41110)
(Superseded to 513281501)

$

$

Not available

25

RedMax 140041220

RING, PISTON (RPLS -41210)
(Superseded to 510917901)

$9.99

$

In Stock, only 1 left!

0

26

RedMax 149041310

PIN, PISTON (RPLS. 1490-41316)
(Superseded to 513294601)

$

$

Not available

27

RedMax 335041320

RING, SNAP
(Superseded to 502849801)

$4.99

$

In Stock, only 2 left!

0

28

RedMax 140041410

BEARING
(Superseded to 502849901)

$12.99

$

In Stock, Qty 5

0

29

RedMax 261641510

WASHER (RPLS 1491-41510)
(Superseded to 502850001)

$6.49

$

In Stock, Qty 14

0

30

RedMax 275642000

CRANKSHAFT COMPLETE

$111.72

$

Usually ships in 3-10 days

0

31

RedMax 130042410

SHIM (REPLACES 848-870-G000)
(Superseded to 516283101)

$3.99

$

Usually ships in 3-10 days

0

32

RedMax 140043230

NUT, M10
(Superseded to 513241901)

$6.49

$

In Stock, Qty 10

0

33

RedMax 100043240

KEY
(Superseded to 506689401)

$4.99

$

In Stock, Qty 10

0

34

RedMax 275071110

ROTOR (USE 2750-71111)
(Superseded to 513671601)

$109.99

$

Usually ships in 3-10 days

0

35

RedMax 275071200

COIL ASSEMBLY, IGINITION
(Superseded to 513671701)

$93.99

$

In Stock, only 1 left!

0

36

RedMax 335014150

BOLT, M4 x 20
(Superseded to 521048101)

$

$

Not available

37

RedMax 190072112

CAP
(Superseded to 513443401)

$6.49

$

Usually ships in 3-10 days

0

38

RedMax 190072120

SPRING
(Superseded to 505298901)

$4.99

$

In Stock, Qty 6

0

39

RedMax 550072130

GROMMET
(Superseded to 544260601)

$3.99

$

Usually ships in 3-10 days

0

40

RedMax 149773110

3699-90491-10

$

$

Not available

41

RedMax 275671220

CAP
(Superseded to 513689701)

$4.99

$

Usually ships in 3-10 days

0

42

RedMax 275673200

CORD COMPLETE

$5.11

$

Usually ships in 3-10 days

0

43

RedMax 148775100

1487-75101
(Superseded to 502843101)

$40.99

$

In Stock, Qty 14

0

44

RedMax 118075221

SPRING (RPLS -75220)
(Superseded to 516231101)

$17.99

$

In Stock, only 4 left!

0

$

$

Not available

46

RedMax 148775140

DOG
(Superseded to 513288501)

$

$

Not available

47

RedMax 186175150

WASHER
(Superseded to 502843601)

$3.99

$

Usually ships in 3-10 days

0

48

RedMax 148375270

SCREW
(Superseded to 513282901)

$3.99

$

Usually ships in 3-10 days

0

49

RedMax 148775160

RETAINER (RPLS 1861-75161)
(Superseded to 516348601)

$

$

Not available

50

RedMax 148775170

WASHER
(Superseded to 516348701)

$

$

Not available

51

RedMax 140075160

ROPE
(Superseded to 516316801)

$

$

Not available

52

RedMax 140075170

KNOB
(Superseded to 502843201)

$10.99

$

Usually ships in 3-10 days

0

53

RedMax 148775211

PULLEY (RPLS -75210)
(Superseded to 516348901)

$10.99

$

Usually ships in 3-10 days

0

54

RedMax 346075510

BOLT, M5 x 20
(Superseded to 514320901)

$3.99

$

In Stock, only 4 left!

0

55

RedMax T401975610

T4018-75611

$

$

Not available

56

RedMax T401981000

CARBURETOR
(Superseded to 512682401)

$

$

Not available

57

RedMax 340782102

BODY, CLEANER
(Superseded to 514286001)

$17.99

$

Usually ships in 3-10 days

0

58

RedMax 340782130

PLATE
(Superseded to 514286201)

$5.99

$

Usually ships in 3-10 days

0

59

RedMax 340782140

LEVER
(Superseded to 521116501)

$4.99

$

In Stock, only 1 left!

0

60

RedMax 263033610

SCREW (REPLACES 50030272)
(Superseded to 516771801)

$3.99

$

In Stock, only 4 left!

0

61

RedMax 148782201

COVER, CLEANER (RPLS -82200)
(Superseded to 513290201)

$

$

Not available

62

RedMax 148782210

KNOB
(Superseded to 513290301)

$7.49

$

In Stock, only 1 left!

0

63

RedMax 550082230

RING
(Superseded to 515417701)

$

$

Not available

64

RedMax 149182311

ELEMENT (RPLS -82310)
(Superseded to 513303301)

$13.99

$

In Stock, only 1 left!

0

65

RedMax 148482510

PLATE (REPLACES -82511)
(Superseded to 513286401)

$

$

Not available

66

RedMax 026390560

SCREW, M5 x 60
(Superseded to 510483101)

$3.99

$

Usually ships in 3-10 days

0

67

RedMax 149182352

SCREEN (RPLS -82351)
(Superseded to 513303501)

$10.99

$

In Stock, only 1 left!

0

68

RedMax 149182360

SCREW
(Superseded to 513303601)

$3.49

$

Usually ships in 3-10 days

0

69

RedMax 113382060

LABEL
(Superseded to 516199901)

$3.99

$

Usually ships in 3-10 days

0

70

RedMax 275021510

BOLT, M6 X 40
(Superseded to 513664001)

$

$

Not available

101

RedMax 275605010

BLOCK, SHORT
(Superseded to 516896401)

$182.99

$

Usually ships in 3-10 days

0

102

RedMax 275606010

KIT, GASKET
(Superseded to 516896501)

$36.99

$

Usually ships in 3-10 days

0

103

RedMax 275096100

PULLER ASSY

$69.26

$

Usually ships in 3-10 days

0

104

RedMax 335096220

STOPPER (TOOL) (RPLS 3320-9641
(Superseded to 514243901)

$15.99

$

Usually ships in 3-10 days

0

105

RedMax 335096230

GUIDE (TOOL)

$6.95

$

Usually ships in 3-10 days

0

106

$

$

Not available
