EBZ 5100 Q - RedMax Backpack Blower (SN: 70900101 & Above) (2007-09) 005 - LEVER SET Parts Diagram

Backpack Blower

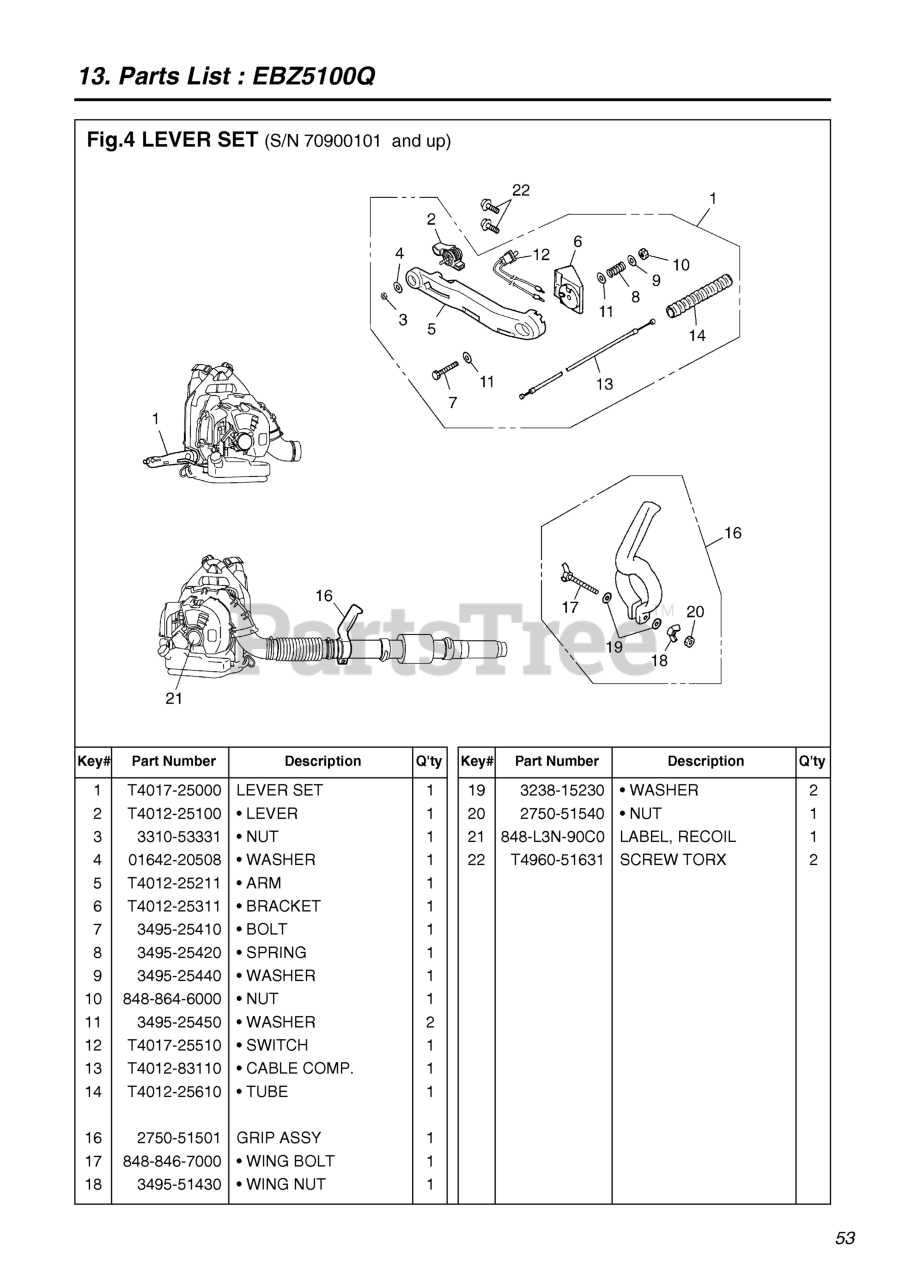

005 - LEVER SET Parts Diagram

  • Title
1

RedMax T401725000

LEVER SET
(Superseded to 526110401)

$

$

Not available

2

RedMax T401225100

LEVER
(Superseded to 512647801)

$48.99

$

In Stock, only 3 left!

0

3

RedMax 331053331

NUT
(Superseded to 514183901)

$4.99

$

Usually ships in 3-10 days

0

4

RedMax 0164220508

WASHER
(Superseded to 544276501)

$

$

Not available

5

RedMax T401225211

ARM
(Superseded to 544276601)

$24.99

$

Usually ships in 3-10 days

0

6

RedMax T401225311

BRACKET
(Superseded to 512648101)

$12.99

$

In Stock, only 1 left!

0

7

RedMax 349525410

BOLT
(Superseded to 514336201)

$6.49

$

In Stock, Qty 8

0

8

RedMax 349525420

SPRING
(Superseded to 514336301)

$4.99

$

In Stock, Qty 8

0

9

RedMax 349525440

WASHER
(Superseded to 514336501)

$3.99

$

In Stock, Qty 5

0

10

RedMax 8488646000

NUT
(Superseded to 521519601)

$3.99

$

In Stock, only 3 left!

0

11

RedMax 349525450

WASHER
(Superseded to 514336701)

$3.99

$

In Stock, Qty 5

0

12

RedMax T401725510

SWITCH
(Superseded to 526110501)

$

$

Not available

13

RedMax T401283110

CABLE COMP
(Superseded to 544277501)

$12.99

$

Usually ships in 3-10 days

0

14

RedMax T401225610

TUBE
(Superseded to 512648401)

$2.49

$

Usually ships in 3-10 days

0

16

RedMax 848L586521

GRIP ASSY
(Superseded to 528919701)

$34.99

$

In Stock, only 1 left!

0

17

RedMax 8488467000

WING BOLT
(Superseded to 510909801)

$

$

Not available

18

RedMax 349551430

WING NUT
(Superseded to 521149401)

$6.49

$

Usually ships in 3-10 days

0

19

RedMax 323815230

WASHER
(Superseded to 520921901)

$4.99

$

In Stock, only 1 left!

0

20

RedMax 275051540

NUT
(Superseded to 513671401)

$7.49

$

Usually ships in 3-10 days

0

21

RedMax 848L3N90C0

LABEL, RECOIL

$

$

Not available

22

RedMax T496051631

SCREW TORX
(Superseded to 544270801)

$6.49

$

In Stock, Qty 12

0
