EL5000 A (GX360) - Honda Generator, Made in Japan (SN: GX360-1000001 - GX360-1017635) CONTROL BOX (2) Parts Diagram

Generator, Made in Japan

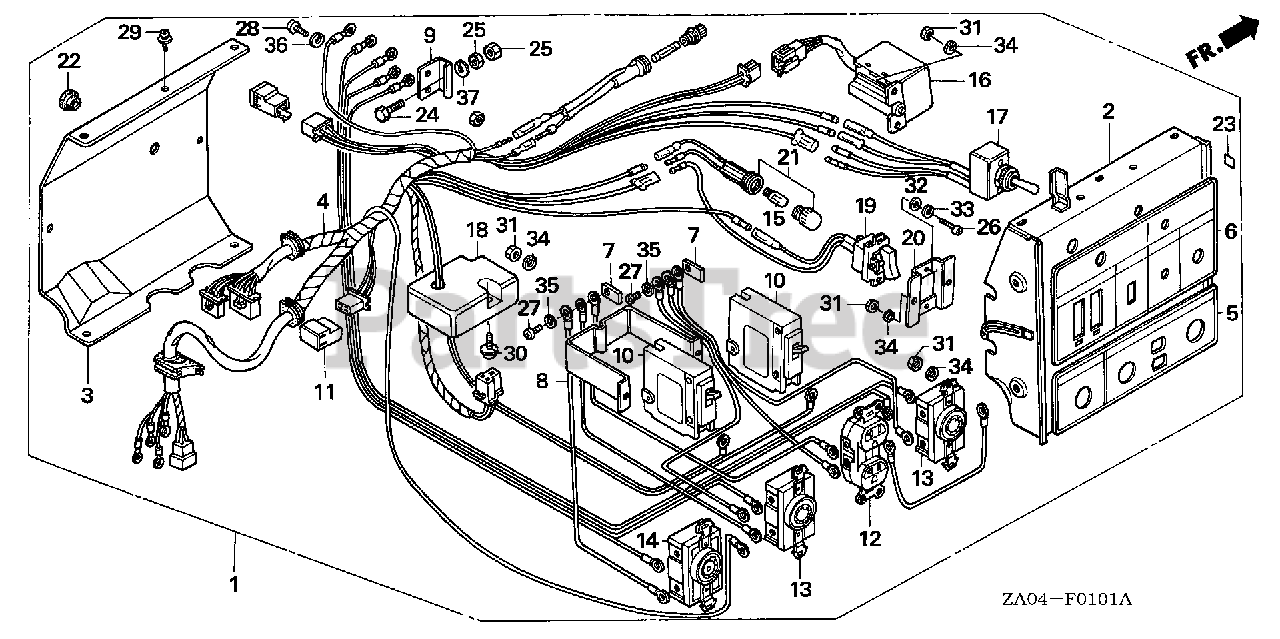

CONTROL BOX (2) Parts Diagram

  • Title
1

Honda 31400-ZA0-733ZA

BOX ASSY., CONTROL *NH105* (MAT BLACK)

$

$

Not available

2

Honda 31402-ZA0-731

PANEL, FR.

$

$

Not available

$97.99

$

Usually ships in 3-6 days

0

4

Honda 31404-ZA0-731

WIRE HARNESS (NOT AVAILABLE)

$

$

Currently unavailable

5

Honda 31405-ZA0-731

MARK, RECEPTACLE PANEL

$

$

Not available

6

Honda 31406-ZA0-731

MARK, SWITCH PANEL

$

$

Not available

7

Honda 31414-880-000

TERMINAL, BREAKER

$17.99

$

Usually ships in 3-6 days

0

8

Honda 31415-ZA0-800

SUPPORT, BREAKER

$

$

Not available

9

Honda 31429-ZA0-003

PLATE, GROUND

$

$

Not available

10

Honda 31432-ZA0-730

BREAKER, CIRCUIT (21A) (NOT AVAILABLE)

$

$

Currently unavailable

11

Honda 31710-893-003

STACK ASSY., DIODE (2.7A)

$

$

Not available

12

Honda 32330-Z07-C30

SEE PART DETAILS - PRI; RECEPTACLE ASSY. (20A/125V) (MATSUSHITA)

$54.99

$

Usually ships in 3-6 days

0

12

Honda 32330-899-630

SEE PART DETAILS - SUP; RECEPTACLE (20A/125V)
(Superseded to 32330-Z07-C30)

$54.99

$

Usually ships in 3-6 days

0

13

Honda 32331-899-630

RECEPTACLE (20A/125V) (NOT AVAILABLE)

$

$

Not available

14

Honda 32332-899-630

RECEPTACLE (20A-125/250V) (MATSUSHITA) (NOT AVAILABLE)

$

$

Not available

15

Honda 34909-880-000

BULB, DASH (24V-2W)

$7.99

$

Usually ships in 3-6 days

0

16

Honda 35520-ZA0-003

RELAY, ALERT

$285.99

$

Usually ships in 3-6 days

0

17

Honda 36100-880-000

SWITCH ASSY., ENGINE (NOT AVAILABLE)

$

$

Currently unavailable

18

Honda 36210-ZA0-003

CONTROL UNIT, IDLE

$270.99

$

Usually ships in 3-6 days

0

19

Honda 36214-ZA0-800

SWITCH ASSY., IDLE CONTROL

$

$

Not available

20

Honda 36216-ZA0-003

STAY, SWITCH

$

$

Not available

21

Honda 37560-ZA0-003

SEE PART DETAILS - PRI; SOCKET ASSY., PILOT LAMP

$31.99

$

Usually ships in 3-6 days

0

22

Honda 64315-GB4-000

GROMMET, TOP COVER

$2.49

$

Usually ships in 3-6 days

0

23

Honda 87534-892-640

MARK, GROUND

$2.49

$

In Stock, Qty 5

0

24

Honda 90103-ZA0-003

BOLT, HEX. (8MM)

$

$

Not available

25

Honda 90301-ZA0-003

NUT, HEX. (8MM) (NOT AVAILABLE)

$

$

Currently unavailable

26

Honda 93500-03008-0H

SCREW, PAN (3X8)

$0.99

$

In Stock, Qty 8

0

27

Honda 93500-05010-3J

SCREW, PAN (5X10)

$1.49

$

Usually ships in 3-6 days

0

28

Honda 93500-06012-3J

SCREW, PAN (6X12)

$2.49

$

Usually ships in 3-6 days

0

29

Honda 93891-04008-08

SCREW-WASHER (4X8)

$1.49

$

In Stock, Qty 10

0

30

Honda 93892-05010-08

SCREW-WASHER (5X10)

$1.49

$

Usually ships in 3-6 days

0

31

Honda 94001-04080-0S

NUT, HEX. (4MM)

$1.49

$

Usually ships in 3-6 days

0

32

Honda 94101-03800

WASHER, PLAIN (3MM)

$1.49

$

In Stock, only 4 left!

0

33

Honda 94111-03800

WASHER, SPRING (3MM)

$0.99

$

Usually ships in 3-6 days

0

34

Honda 94111-04800

WASHER, SPRING (4MM)

$1.49

$

Usually ships in 3-6 days

0

35

Honda 94111-05800

WASHER, SPRING (5MM)

$1.49

$

Usually ships in 3-6 days

0

36

Honda 94111-06800

WASHER, SPRING (6MM)

$1.49

$

Usually ships in 3-6 days

0

37

Honda 94111-08000

WASHER, SPRING (8MM)

$1.49

$

Usually ships in 3-6 days

0
