ES3500 A (ES3500) - Honda Generator, Made in Japan (SN: ES3500-1000032 - ES3500-1028641) BATTERY TRAY KIT Parts Diagram

Generator, Made in Japan

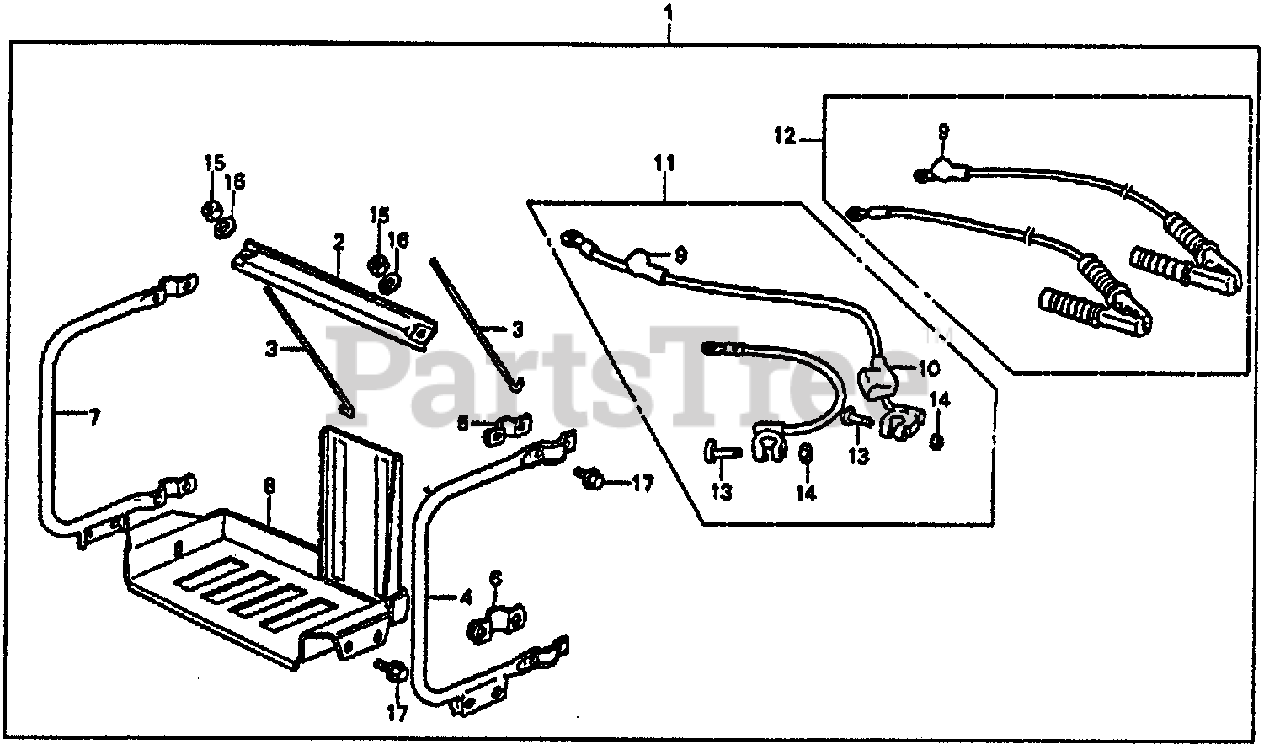

BATTERY TRAY KIT Parts Diagram

  • Title
1

Honda 06550-880-810

TRAY KIT, BATTERY (NOT AVAILABLE)

$

$

Currently unavailable

2

Honda 31512-880-810

PLATE, BATTERY SETTING

$

$

Not available

3

Honda 31513-634-000

BOLT, BATTERY SETTING (220MM)

$10.99

$

Usually ships in 3-6 days

0

4

Honda 31520-880-810

PIPE, FR. BATTERY GUARD

$

$

Not available

5

Honda 31526-880-810

PLATE A, SETTING

$

$

Currently unavailable

6

Honda 31527-880-810

PLATE B, SETTING

$

$

Currently unavailable

7

Honda 31530-880-810

PIPE, RR. BATTERY GUARD

$

$

Not available

8

Honda 31550-880-810

CASE, BATTERY (NOT AVAILABLE)

$

$

Currently unavailable

9

Honda 32136-659-000

COVER, TERMINAL

$6.99

$

Usually ships in 3-6 days

0

10

Honda 32411-679-620

COVER, BATTERY PLUS TERMINAL (SOURCE: VINTAGE PARTS INC.)

$

$

Currently unavailable

11

Honda 32400-880-810

CABLE ASSY., STARTING

$61.99

$

Usually ships in 3-6 days

0

12

Honda 32800-880-810

WIRE ASSY., BATTERY

Note: Use up to Frame SN 1009724.

$

$

Currently unavailable

12

Honda 32800-880-811

WIRE ASSY., BATTERY (NOT AVAILABLE)

Note: Use from Frame SN 1009725.

$

$

Currently unavailable

13

Honda 90151-568-600

BOLT (6X32) (NOT AVAILABLE)

$

$

Currently unavailable

14

Honda 90351-568-000

NUT (6MM) (SOURCE: VINTAGE PARTS INC.)

$

$

Currently unavailable

15

Honda 94001-06080-0S

NUT, HEX. (6MM)

$1.99

$

In Stock, Qty 6

0

16

Honda 94101-06000

SEE PART DETAILS - SUP; WASHER, PLAIN (6MM)

Note: Use up to Frame SN 1013006.

$

$

Currently unavailable

16

Honda 94101-06800

SEE PART DETAILS - PRI; WASHER, PLAIN (6MM)

$0.99

$

In Stock, Qty 20+

0

17

Honda 95700-06012-08

SEE PART DETAILS - SUP; BOLT, FLANGE (6X12)

$

$

Currently unavailable

17

Honda 95701-06012-08

SEE PART DETAILS - PRI; BOLT, FLANGE (6X12)

$2.49

$

In Stock, only 3 left!

0
