Ex450 (54AIF7Q-727) - Cub Cadet Yanmar Ex Series Compact Tractor Engine Crankshaft & Piston Parts Diagram

Ex Series Compact Tractor

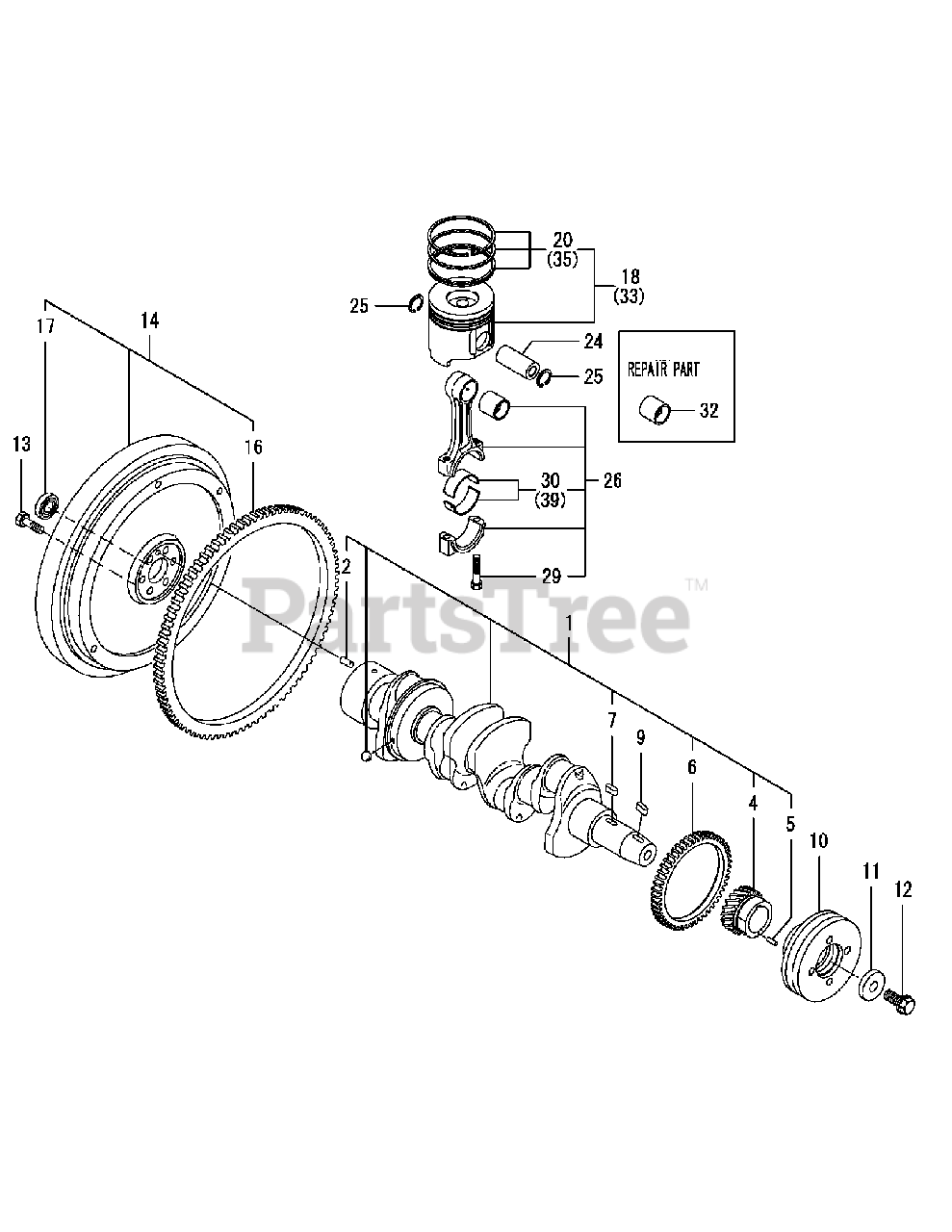

Engine Crankshaft & Piston Parts Diagram

  • Title
1

Cub Cadet CY-129652-21010

CRANKSHAFT ASSY

$

$

Not available

2

Cub Cadet CY-129100-01580

PARALLEL PIN, M8X16

$

$

Not available

4

Cub Cadet CY-119803-21200

GEAR, CRANKSHAFT

$

$

Not available

$

$

Not available

6

Cub Cadet CY-129400-28121

GEAR, BALANCER

$

$

Not available

$

$

Not available

$

$

Not available

10

Cub Cadet CY-119852-21650

V-PULLEY, CRANKSHAFT

$

$

Not available

$

$

Not available

12

Cub Cadet CY-121850-21680

BOLT, V-PULLEY

$

$

Not available

13

Cub Cadet CY-121111-21501

BOLT, FLYWHEEL

$

$

Not available

14

$

$

Not available

$

$

Not available

$

$

Not available

18

$

$

Not available

20

Cub Cadet CY-129005-22500

RING SET, PISTON

$

$

Not available

24

$

$

Not available

$

$

Not available

26

Cub Cadet CY-729402-23100

ROD ASSY, CONNECTING

$

$

Not available

29

Cub Cadet CY-121550-23200

BOLT, CONNECTING ROD

$

$

Not available

30

Cub Cadet CY-129150-23601

METAL, CRANKPIN

$

$

Not available

32

Cub Cadet CY-129100-23910

METAL, PISTON PIN

$

$

Not available

33

Cub Cadet CY-129005-22900

PISTON W/RING .25OS

$

$

Not available

35

Cub Cadet CY-129005-22950

RING SET, PISTON .25

$

$

Not available

39

Cub Cadet CY-129150-23611

METAL.PIN US=0.25

$

$

Not available
