Ex450 (54AJF7Q-727) - Cub Cadet Yanmar Ex Series Compact Tractor Step Parts Diagram

Ex Series Compact Tractor

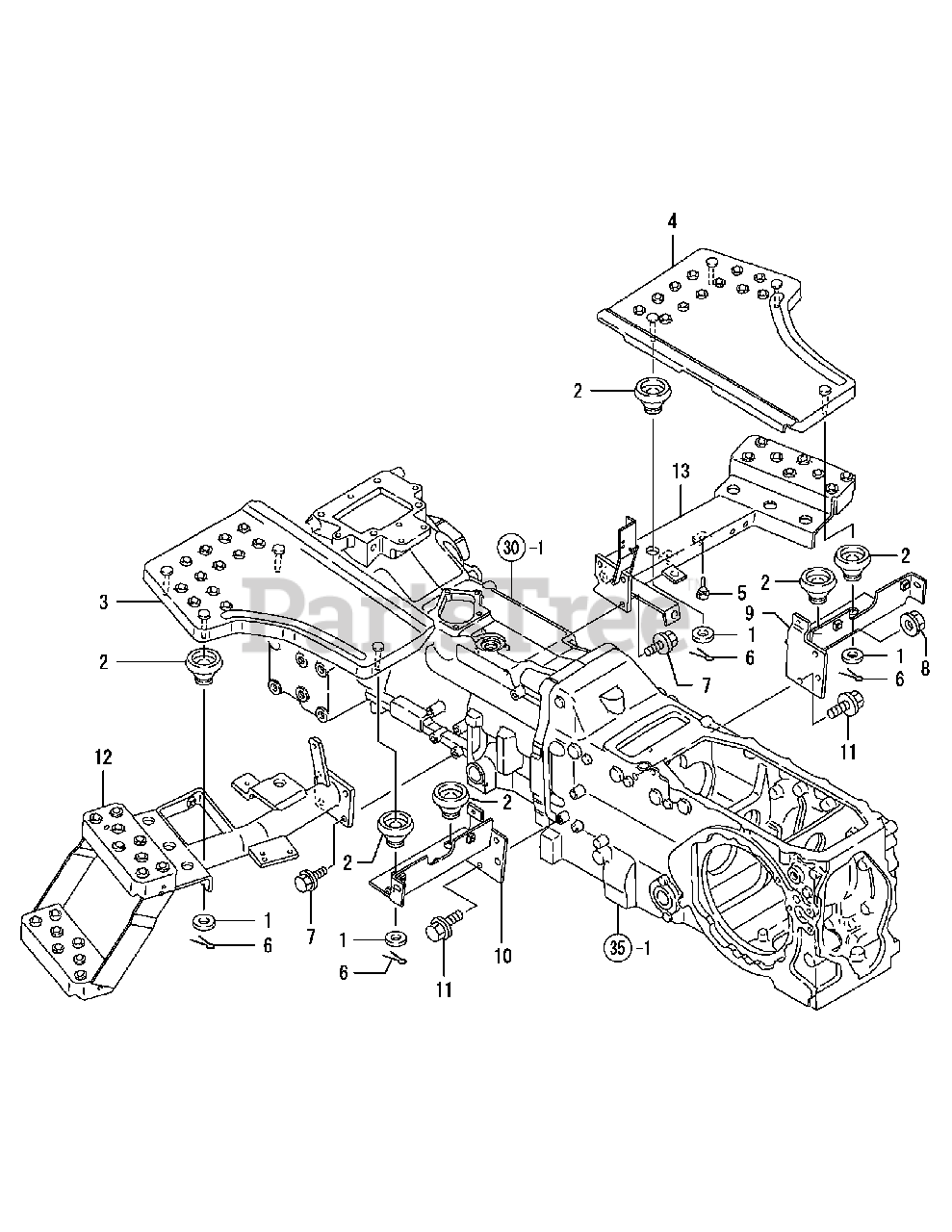

Step Parts Diagram

  • Title

$

$

Not available

2

Cub Cadet CY-198240-62451

RUBBER,STEP GROMMET

$

$

Not available

3

Cub Cadet CY-198320625102

FOOTREST, L.H.

$

$

Not available

4

Cub Cadet CY-198320625202

FOOTREST, R.H.

$

$

Not available

5

Cub Cadet CY-194330-62530

STOPPER, PEDAL

$

$

Not available

6

Cub Cadet CY-22417-250300

COTTER PIN 2.5X30

$

$

Not available

7

Cub Cadet CY-26106-080202

BOLT M 8X 20 PLATED

$

$

Not available

8

Cub Cadet CY-194990-22140

NUT W/WASHER 8

$

$

Not available

9

Cub Cadet CY-198320625801

STAY, CUSHION R

$

$

Not available

10

Cub Cadet CY-198320626101

STAY, CUSHION L

$

$

Not available

11

Cub Cadet CY-26106-080162

BOLT M 8X 16 PLATED

$

$

Not available

12

Cub Cadet CY-198320625311

STAY, STEP L.H

$

$

Not available

13

Cub Cadet CY-198178625411

STAY, STEP R.H

$

$

Not available

Note:30-1 Refers to CLUTCH HOUSING, Ref No.1

$

$

Not available

Note:35-1 Refers to TRANSMISSION CASE, Ref No. 1

$

$

Not available
