F28 K1 A (715) - Honda Tiller, Made in Japan (SN: 715-279001 - 715-349801) PULLEY + BELT Parts Diagram

Tiller, Made in Japan

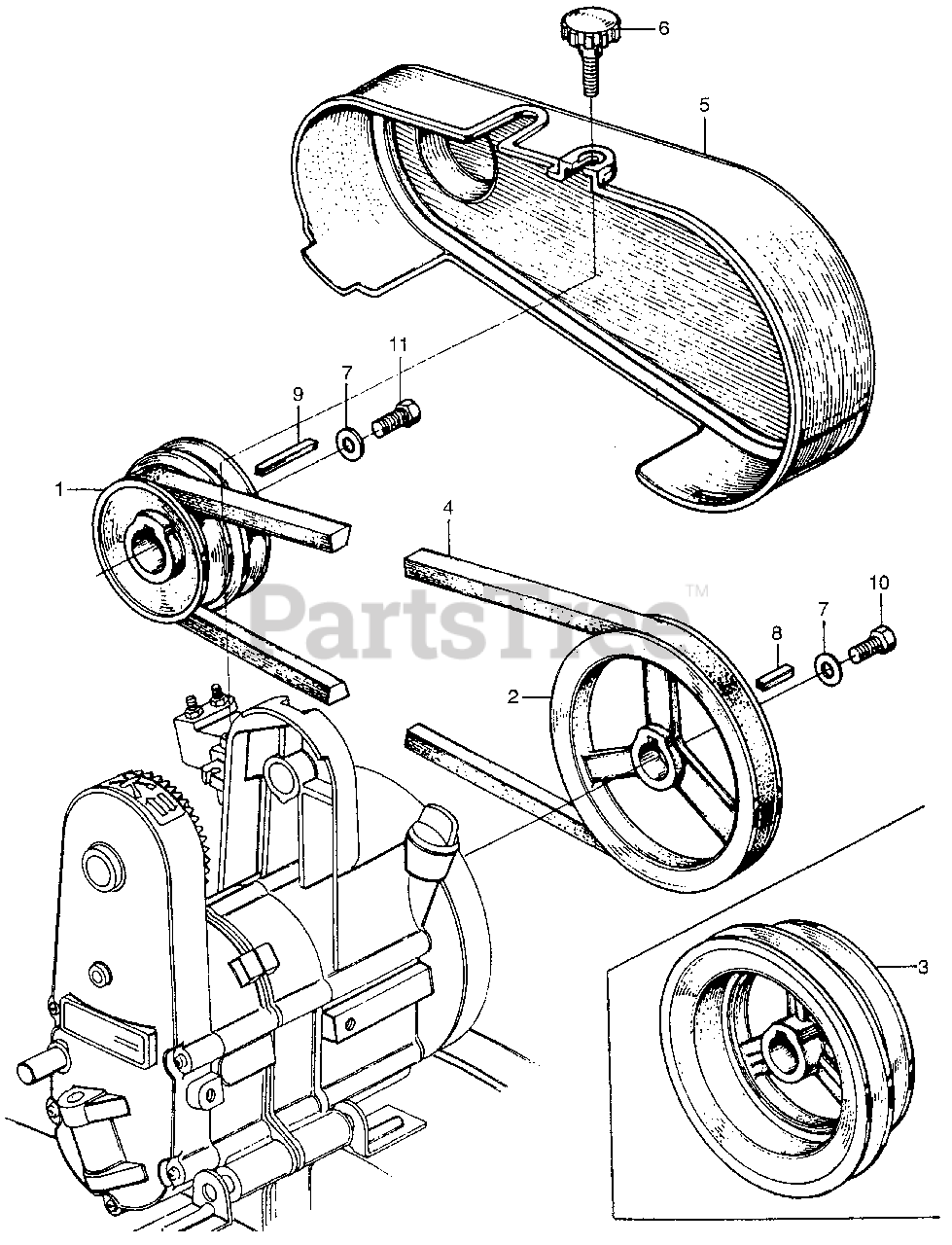

PULLEY + BELT Parts Diagram

  • Title
1

Honda 22510-715-620

PULLEY, DRIVE (NOT AVAILABLE)

$

$

Not available

2

Honda 23140-715-000

PULLEY, DRIVEN

$

$

Not available

3

Honda 23140-715-621

PULLEY, DRIVEN

$

$

Not available

4

Honda 23161-708-010

SEE PART DETAILS - SUP; V-BELT (RE-MF-6269) (MITSUBOSHI)

$

$

Not available

5

Honda 63610-715-010XC

SEE PART DETAILS - PRI; COVER, BELT *NH31* (MCKINLEY WHITE) (NOT AVAILABLE)

$

$

Currently unavailable

6

Honda 63615-708-000

LATCH, BELT COVER (NOT AVAILABLE)

$

$

Currently unavailable

7

Honda 90428-844-650

WASHER (8MM)

$4.49

$

Usually ships in 3-6 days

0

8

Honda 90741-715-000

KEY, FLAT (4X4X14)

$8.99

$

Usually ships in 3-6 days

0

9

Honda 90746-835-000

KEY (5X5X33)

$8.99

$

In Stock, only 1 left!

0

10

Honda 92101-08016-0A

SEE PART DETAILS - PRI; BOLT, HEX. (8X16)

$1.99

$

Usually ships in 3-6 days

0

11

Honda 92101-08025-0A

SEE PART DETAILS - PRI; BOLT, HEX. (8X25)

$2.49

$

In Stock, Qty 7

0
